Автоматический выключатель защищает электрическую цепь от сверхтока при перегрузке и коротком замыкании. Его выбирают не только по номиналу в амперах: необходимо учитывать тип сети, параметры кабеля, число полюсов, характеристику срабатывания, ожидаемый ток короткого замыкания, способ монтажа и согласование с другими аппаратами защиты. В интернет-магазине ANTS.KZ можно купить автоматические выключатели для квартирных и офисных щитов, коммерческих объектов, оборудования и промышленных систем с доставкой по Алматы и другим городам Казахстана.
Подбор защитного аппарата относится к проектированию электроустановки. Если расчётов и однолинейной схемы нет, перед заказом обратитесь к квалифицированному электрику или проектировщику. Нельзя выбирать автомат только по мощности одного прибора, цвету рычага или номиналу старого устройства: ошибка может оставить кабель без требуемой защиты.
Как выбрать автоматический выключатель
- Уточните назначение аппарата. Определите, требуется обычный автомат от перегрузки и короткого замыкания, дифференциальный автомат с дополнительной защитой по току утечки или выключатель нагрузки для коммутации.
- Определите тип и напряжение сети. Аппарат должен быть рассчитан на переменный или постоянный ток и на рабочее напряжение конкретной цепи.
- Рассчитайте ток нагрузки и проверьте кабель. Номинал выбирают с учётом допустимого длительного тока проводника, его материала, сечения, способа прокладки, температуры и группировки.
- Выберите число полюсов. Исполнение 1P, 1P+N, 2P, 3P, 3P+N или 4P должно соответствовать системе заземления, числу фаз и проектной схеме.
- Подберите время-токовую характеристику. Кривые B, C и D различаются диапазоном мгновенного электромагнитного расцепления и применяются для нагрузок с разными пусковыми токами.
- Проверьте отключающую способность. Она должна быть не ниже расчётного ожидаемого тока короткого замыкания в точке установки.
- Согласуйте аппарат с остальной защитой. Для селективности и резервной защиты используют таблицы производителя и расчёт, а не только разницу номиналов.
- Сверьте серию и монтаж. Проверьте ширину в модулях, тип DIN-рейки, допустимое подключение проводников, аксессуары, климатические условия и место в щите.
Что защищает автоматический выключатель
Тепловой расцепитель реагирует на продолжительную перегрузку, при которой ток превышает допустимое значение и проводник нагревается. Электромагнитный расцепитель предназначен для быстрого отключения при коротком замыкании. Основная задача аппарата — защитить проводку и цепь в пределах условий, для которых он выбран и установлен.
Обычный автоматический выключатель не контролирует ток утечки и сам по себе не заменяет УЗО или дифференциальный автомат. Он также не является универсальной защитой оборудования от скачков напряжения, грозовых импульсов или обрыва нейтрали. Для этих рисков применяются другие устройства, предусмотренные проектом.
Ключевые характеристики
| Параметр | Что означает | Как использовать при выборе |
|---|---|---|
| Номинальный ток In | Ток, на который рассчитан аппарат в установленных условиях | Сопоставить с расчётной нагрузкой и допустимым током защищаемого кабеля |
| Рабочее напряжение и AC/DC | Допустимый вид тока и напряжение цепи | Выбрать исполнение, прямо предназначенное для параметров сети |
| Количество полюсов | Число одновременно коммутируемых проводников | Сверить с однофазной или трёхфазной схемой и режимом нейтрали |
| Характеристика B, C или D | Диапазон мгновенного срабатывания при кратном превышении номинала | Учесть пусковые токи и обеспечить надёжное отключение короткого замыкания |
| Отключающая способность | Максимальный ток короткого замыкания, который аппарат способен отключить в заданных условиях | Выбрать значение не ниже расчётного тока КЗ в точке установки |
| Стандарт и серия | Область применения, испытанные характеристики и совместимые аксессуары | Проверить документацию производителя и требования проекта |
| Температура и условия монтажа | Окружающие условия, при которых сохраняются заявленные параметры | Учесть нагрев в щите, соседние аппараты и коэффициенты производителя |
Почему номинал в амперах нельзя выбирать отдельно от кабеля
Автомат должен отключить перегрузку до того, как проводник перегреется сверх допустимого режима. Поэтому номинал зависит не только от мощности подключённых устройств, но и от допустимой токовой нагрузки кабеля. На неё влияют сечение и материал жил, количество нагруженных проводников, способ прокладки, температура окружающей среды, теплоизоляция, длина линии и соседние кабели.
Если действующий автомат регулярно отключается, нельзя просто ставить аппарат большего номинала. Сначала электрик должен определить причину: реальную перегрузку, повреждение нагрузки, плохой контакт, неправильный расчёт линии или неисправность самого аппарата. Повышение номинала без проверки кабеля может лишить линию защиты от перегрева.
Характеристики срабатывания B, C и D
Буква перед номинальным током показывает не «качество» и не скорость аппарата вообще, а диапазон работы мгновенного расцепителя. У модульных автоматов по распространённым стандартам характеристика B реагирует на меньшую кратность тока, C допускает более высокий кратковременный пусковой ток, а D рассчитана на нагрузки с выраженными пусковыми бросками. Точные границы и временные кривые смотрят в документации серии.
| Кривая | Типичный характер нагрузки | Что обязательно проверить |
|---|---|---|
| B | Цепи с небольшими пусковыми токами или условиями, где требуется более чувствительное мгновенное отключение | Достаточность тока КЗ для срабатывания и отсутствие ложных отключений |
| C | Общие распределительные цепи и нагрузки с умеренным пусковым током | Расчёт линии, фактические пусковые токи и согласование с вышестоящей защитой |
| D | Двигатели, трансформаторы и иные нагрузки с высоким кратковременным пусковым током | Возможность быстрого отключения при КЗ и соответствие проекту |
Формулировка «для розеток всегда C16» или «для освещения всегда B10» не заменяет расчёт. Одинаковая бытовая задача может иметь разные сечения, длины, способы прокладки и ожидаемые токи короткого замыкания. Характеристику выбирают вместе с номиналом, а не после него.
Отключающая способность: 4,5 кА, 6 кА, 10 кА и выше
Маркировка в килоамперах показывает способность выключателя безопасно отключить короткое замыкание в определённых испытательных условиях. Требуемое значение зависит от ожидаемого тока КЗ в конкретной точке сети. Близость к трансформатору, параметры питающей линии, сопротивление проводников и схема электроснабжения могут заметно изменить расчёт.
Нельзя считать, что для любого жилья автоматически достаточно одного фиксированного значения. Отключающая способность выбранного автомата должна быть равна или выше расчётного тока короткого замыкания. Для аппаратов разных стандартов могут применяться обозначения Icn, Icu и Ics с различным смыслом; сравнивайте значения только в контексте стандарта и технического каталога производителя.
Сколько полюсов должно быть у автомата
- 1P коммутирует один проводник и часто используется в модульных распределительных системах по проектной схеме.
- 1P+N одновременно коммутирует фазный и нейтральный проводники, при этом защита от сверхтока может находиться только в одном полюсе.

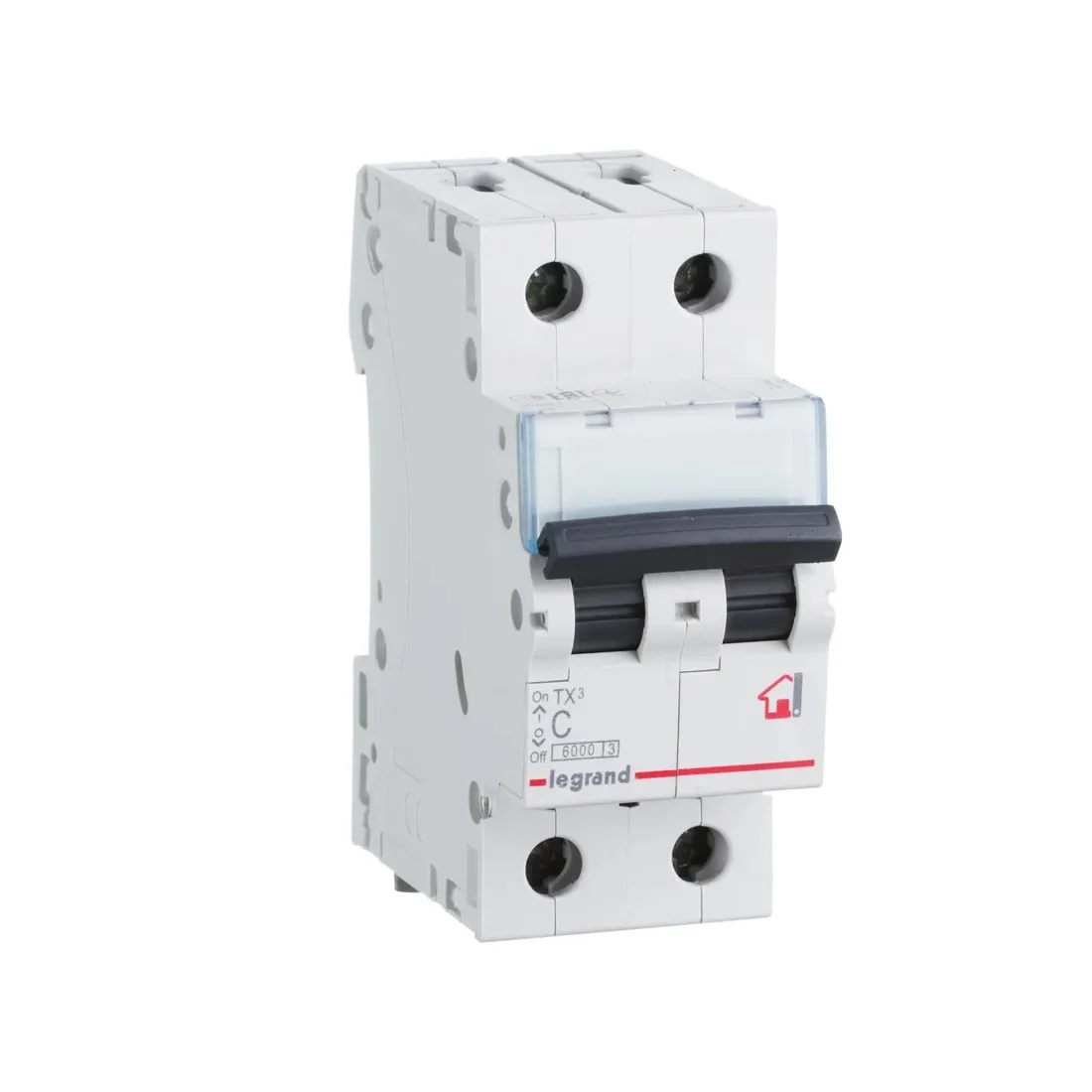

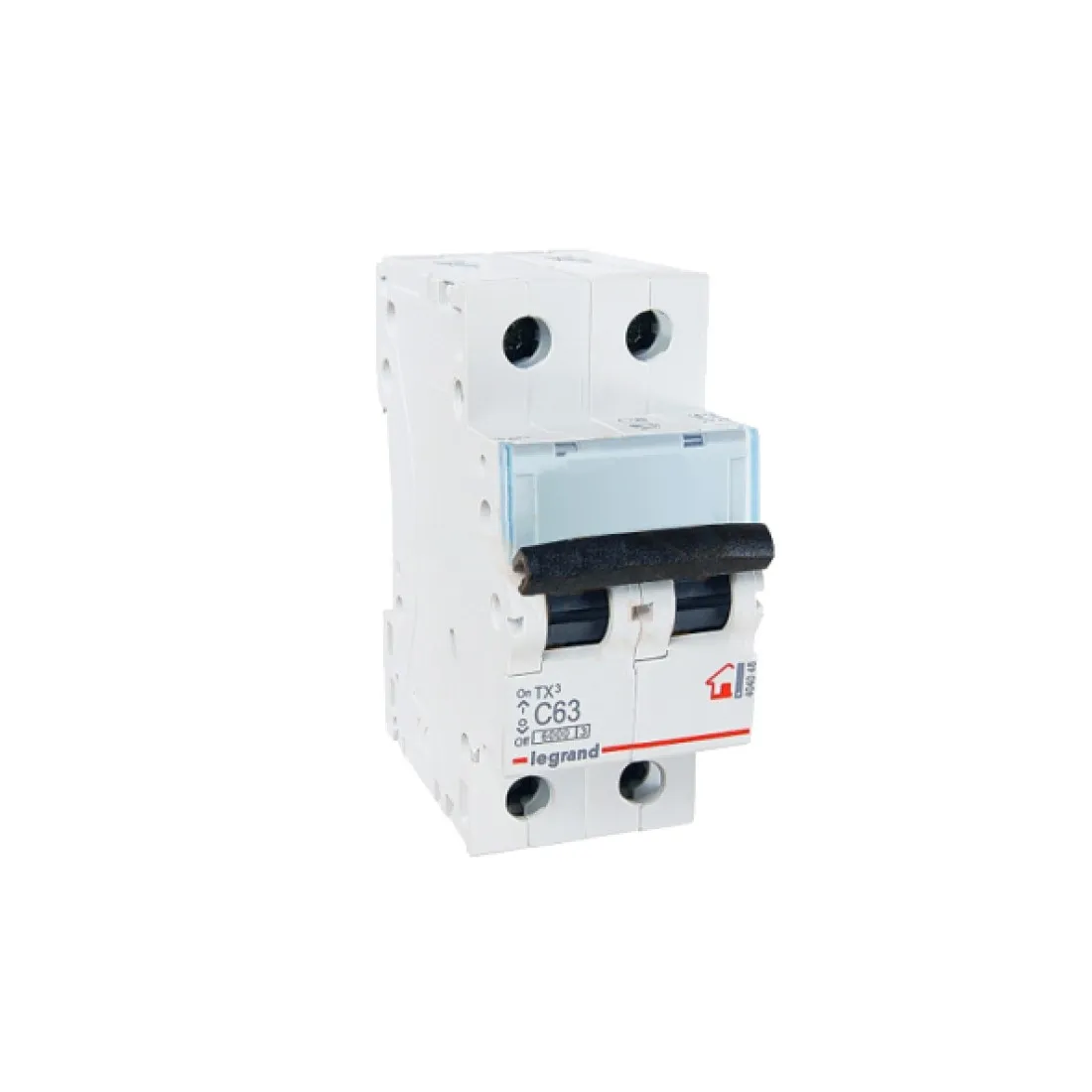

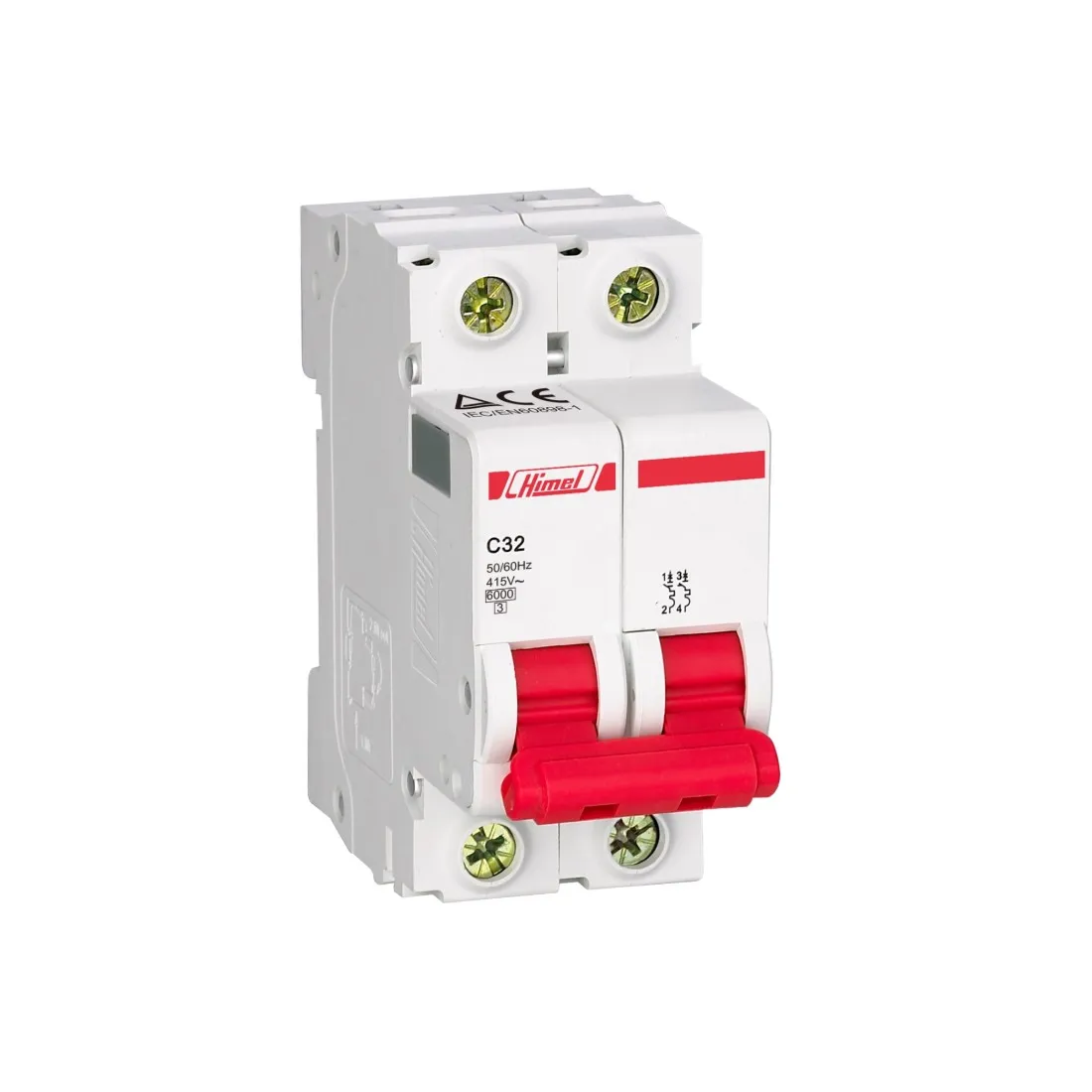

- 2P имеет два коммутируемых полюса; расположение расцепителей уточняют по маркировке и документации.

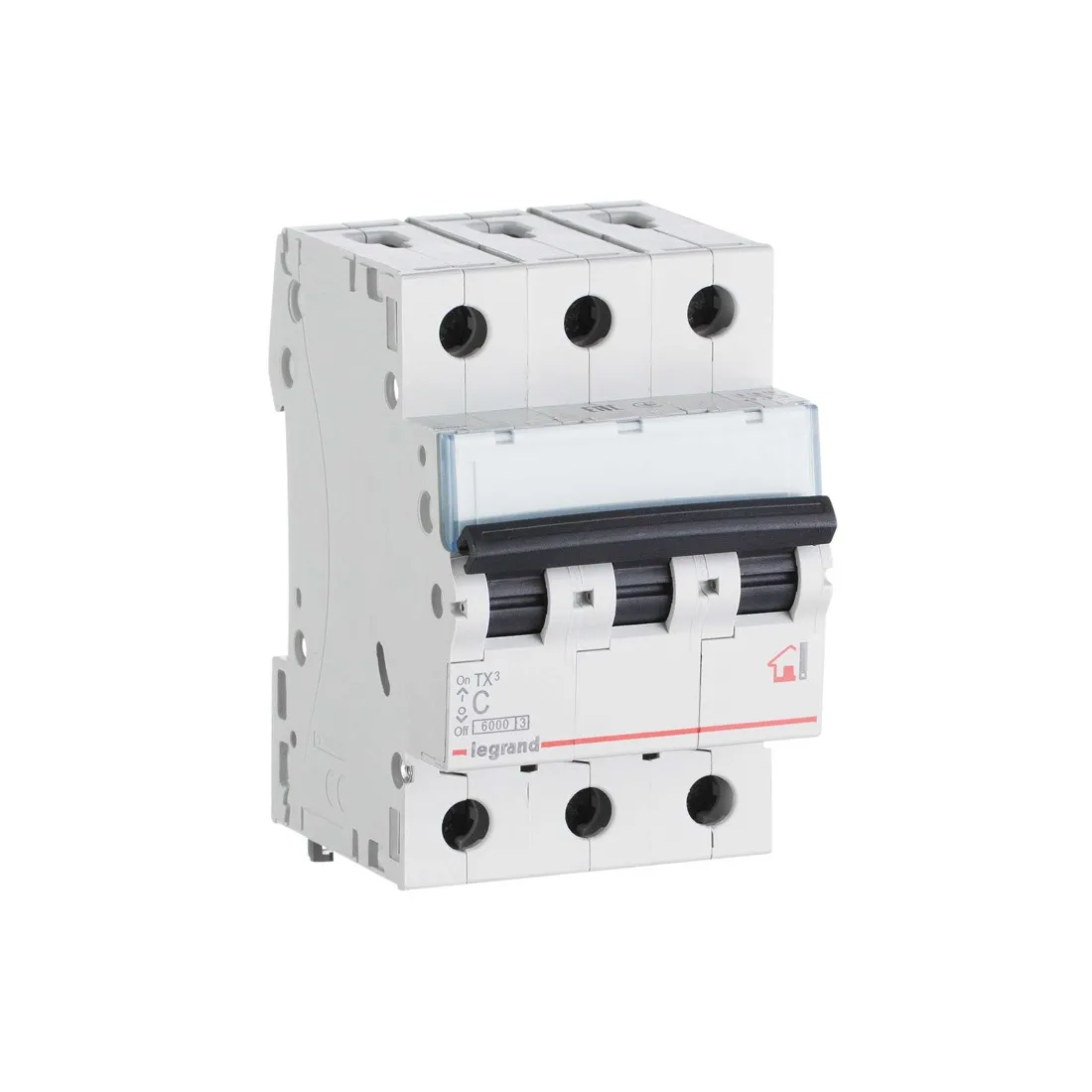

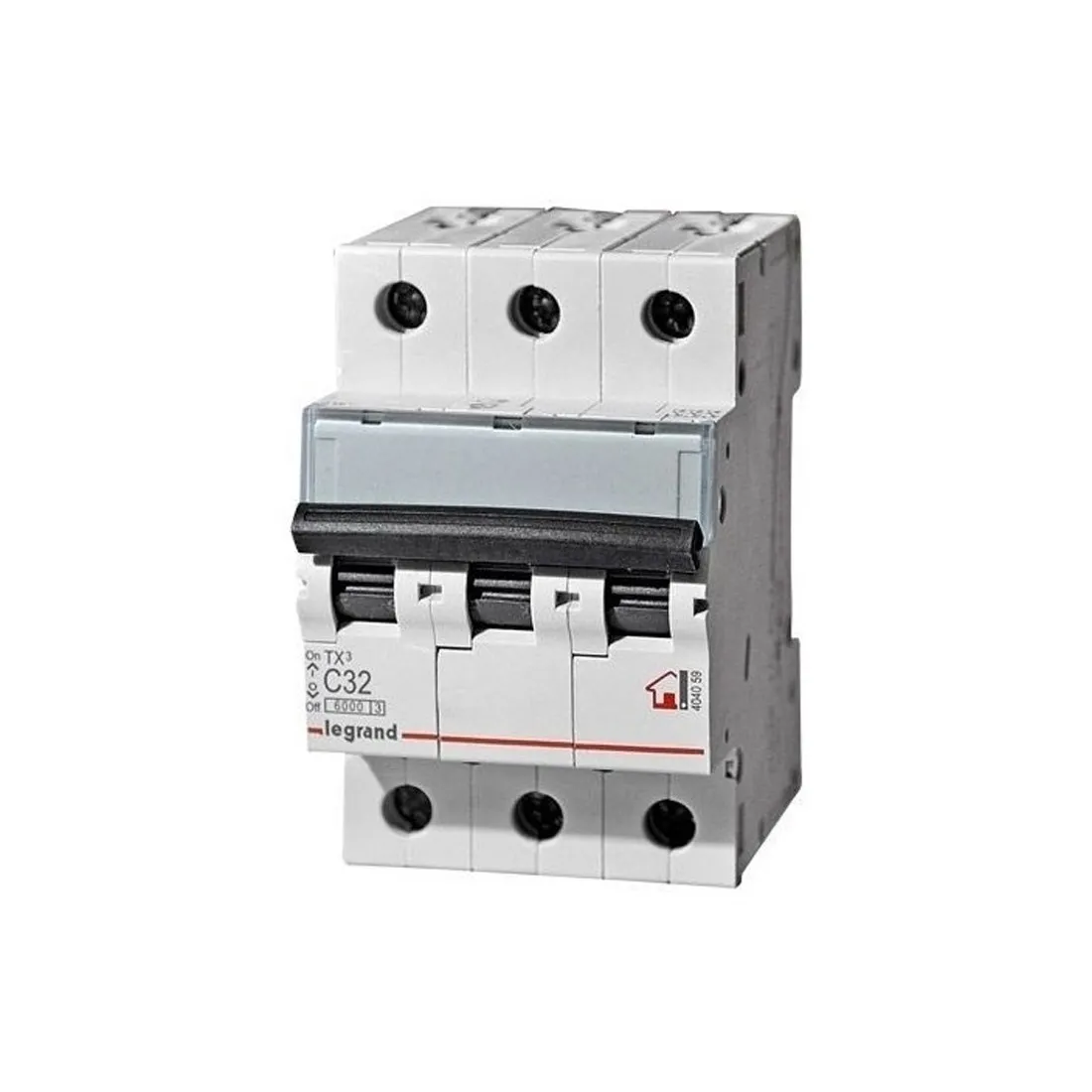

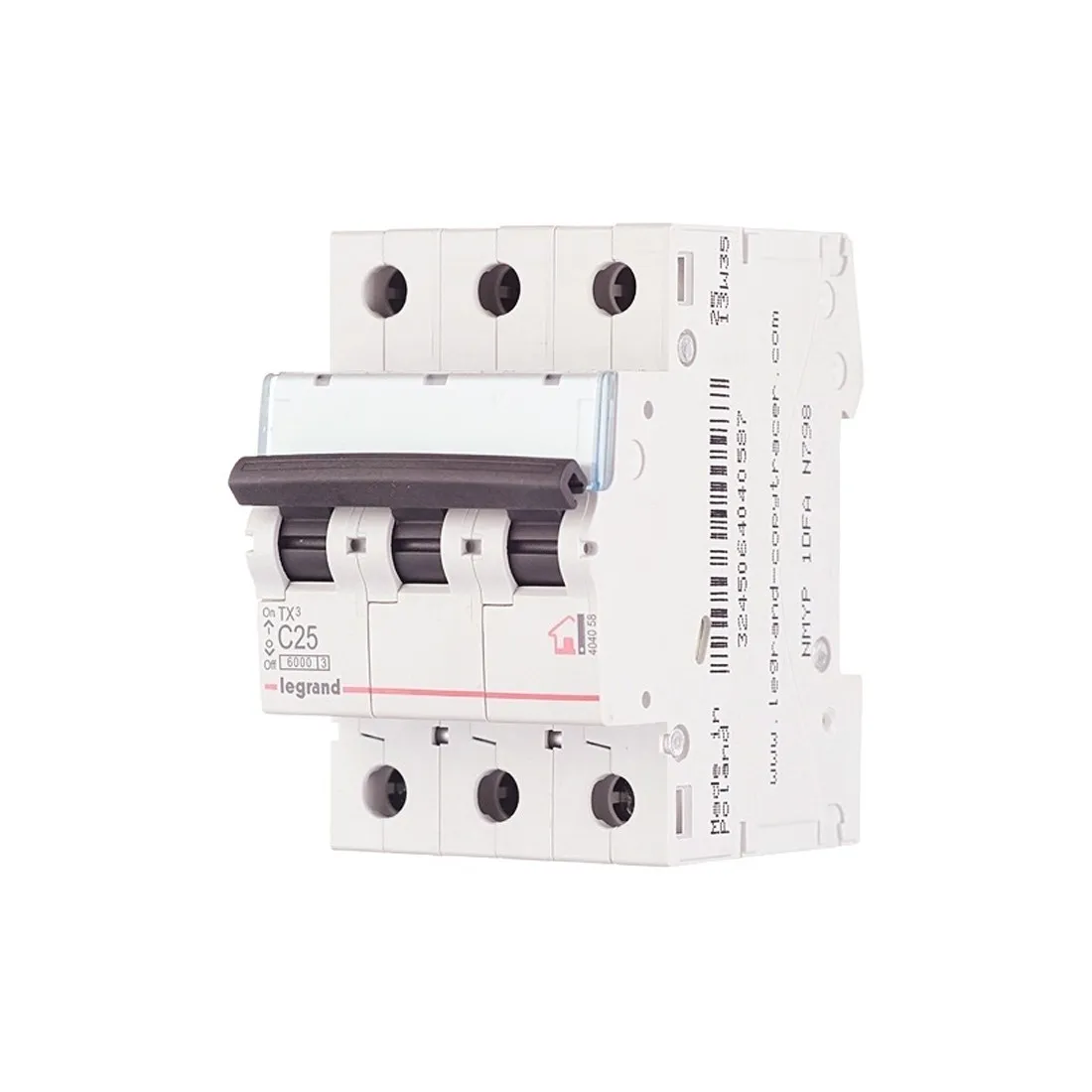

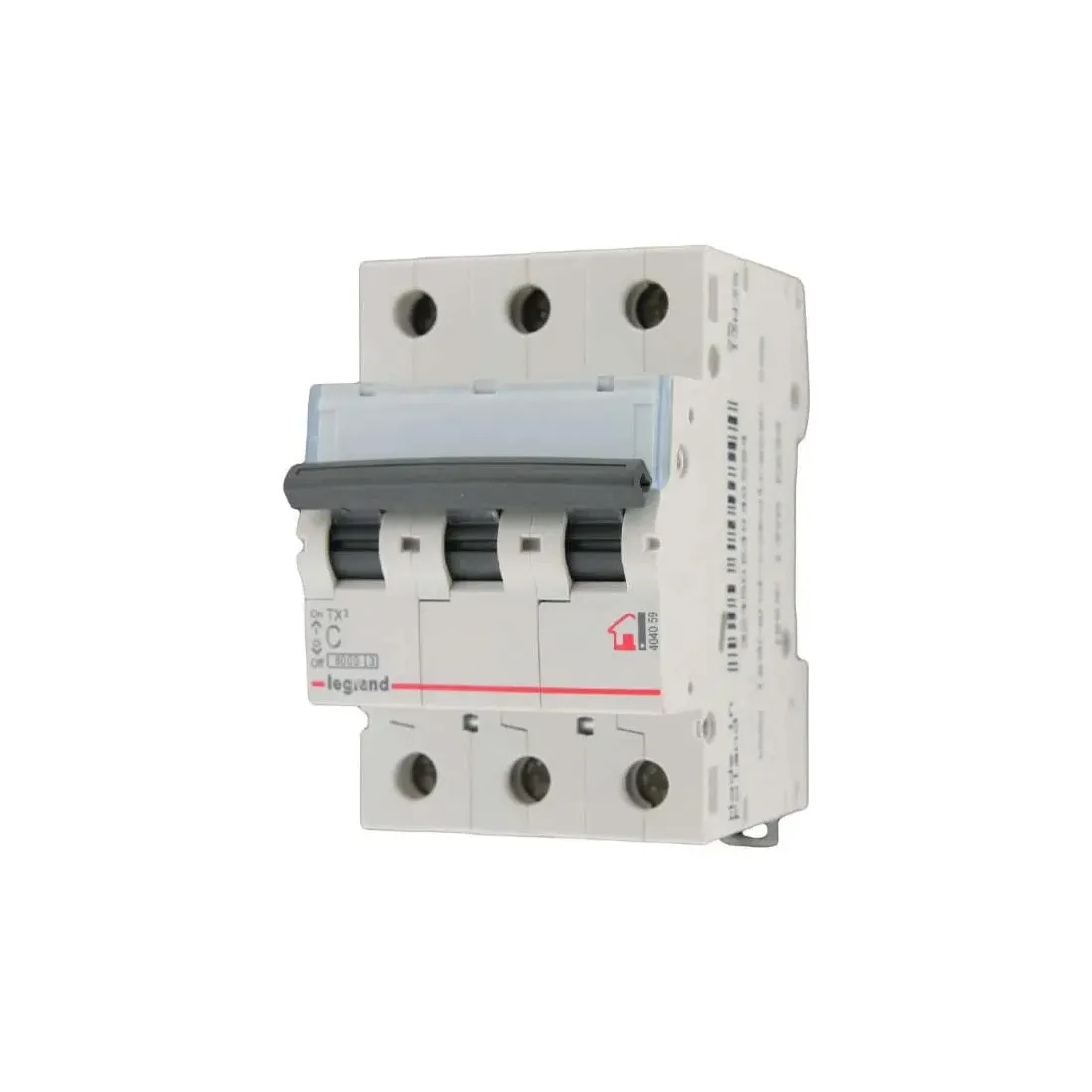

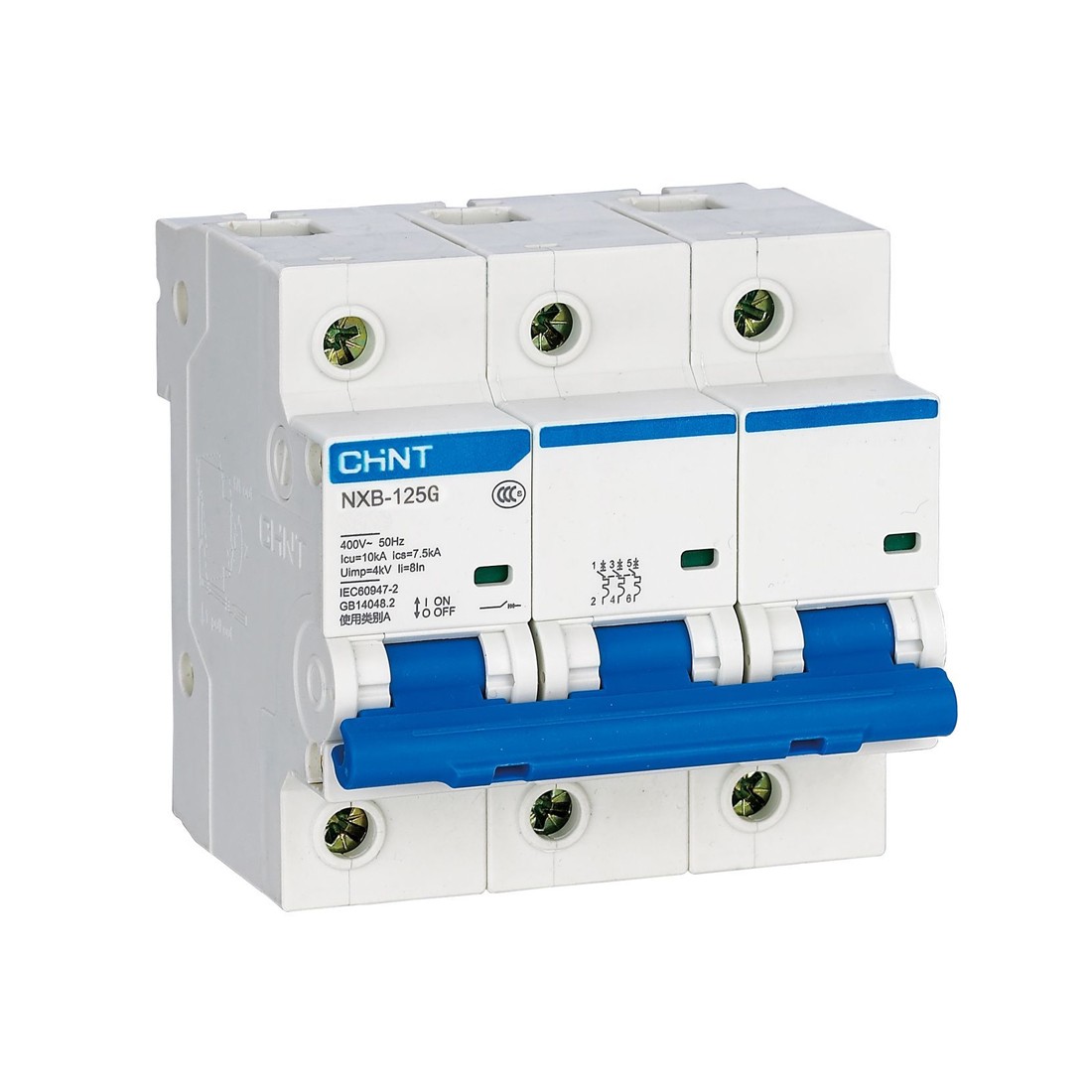

- 3P применяется в трёхфазных цепях без коммутируемой нейтрали.

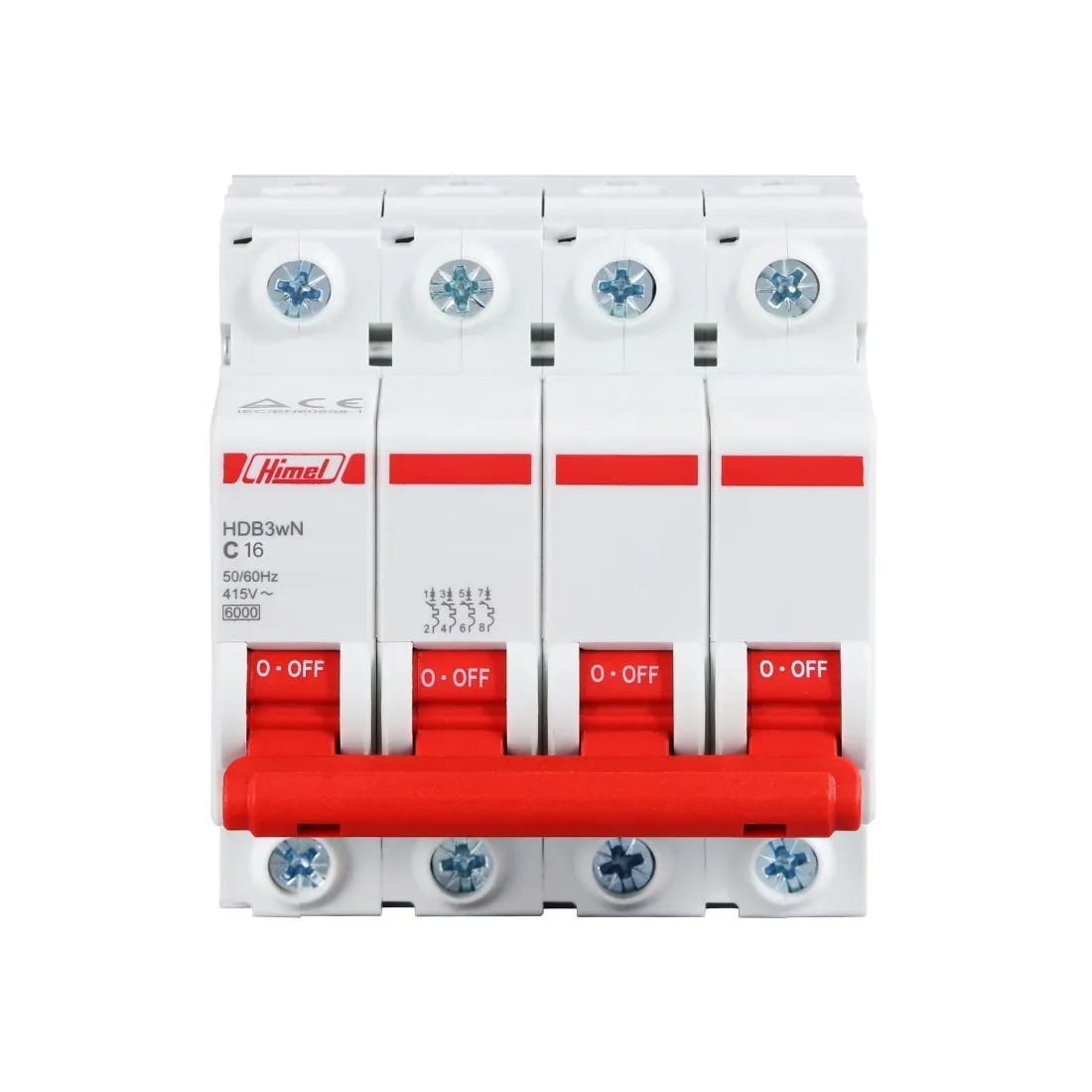

- 3P+N и 4P используются там, где проект предусматривает одновременное отключение трёх фаз и нейтрали.
Число полюсов нельзя выбирать только по бытовому правилу. Значение зависит от системы заземления, функции нейтрального проводника, типа нагрузки и требований к одновременному отключению. Нейтраль нельзя разрывать или защищать произвольно: решение должно соответствовать проекту и действующим нормам электроустановки.

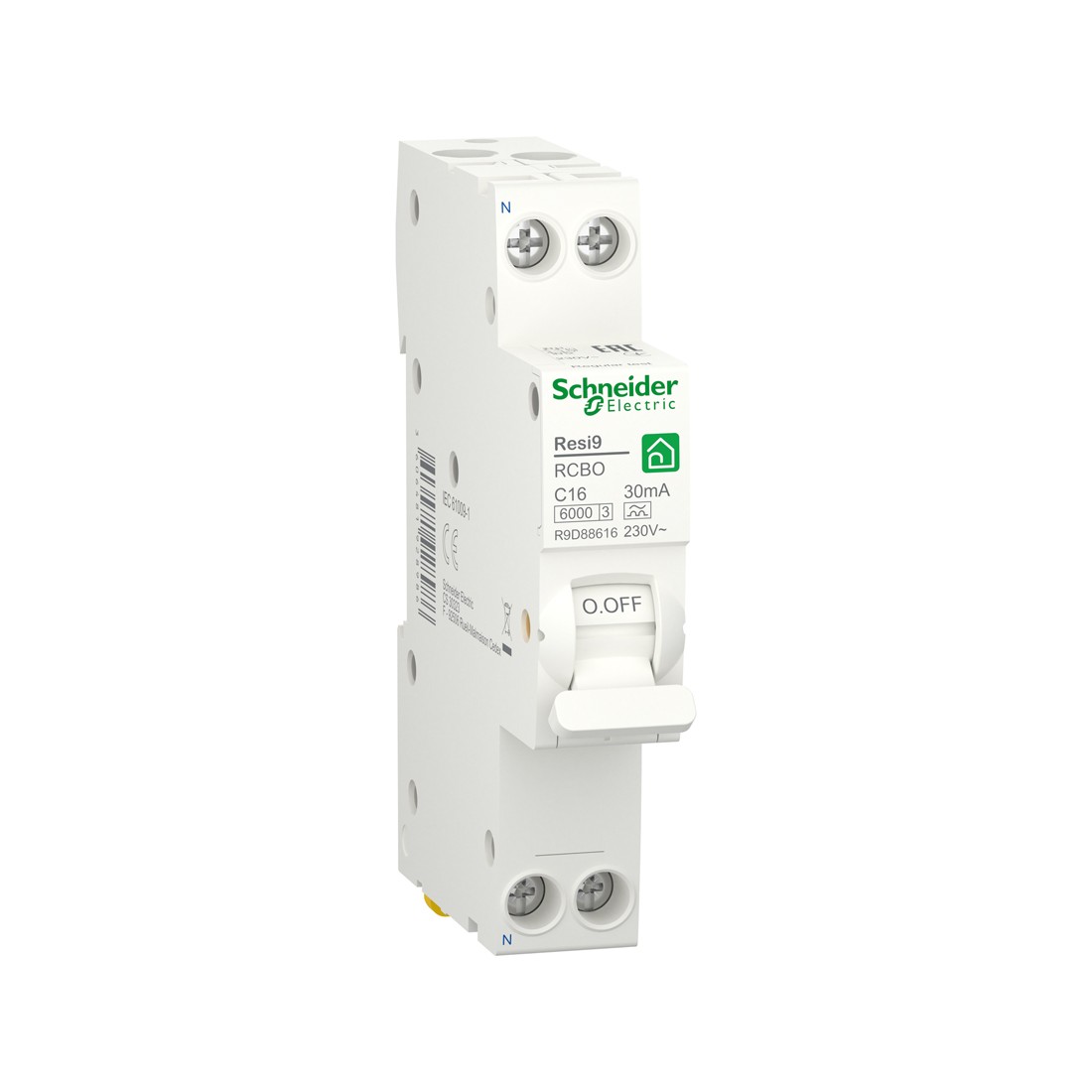

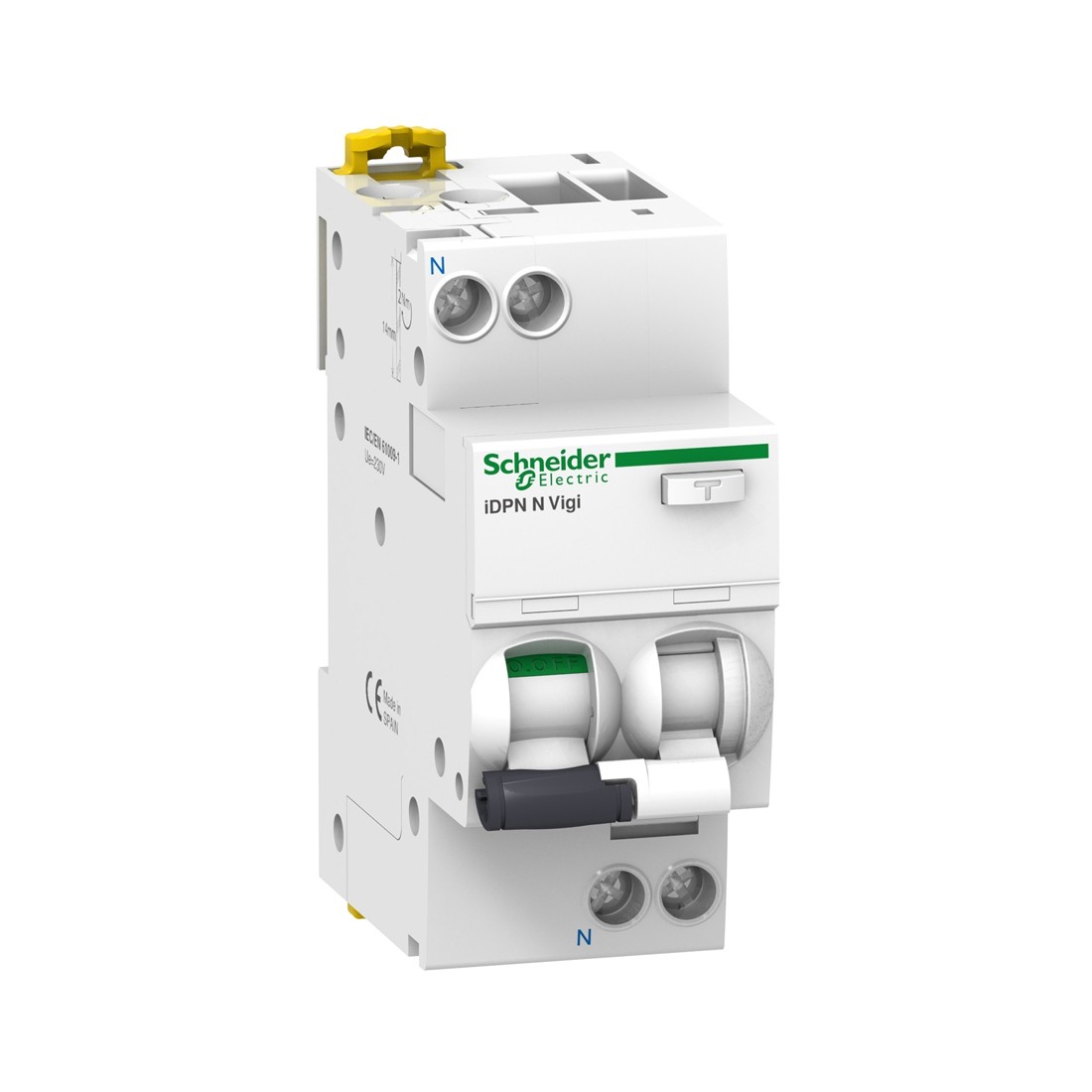

Автомат, УЗО, дифавтомат и выключатель нагрузки

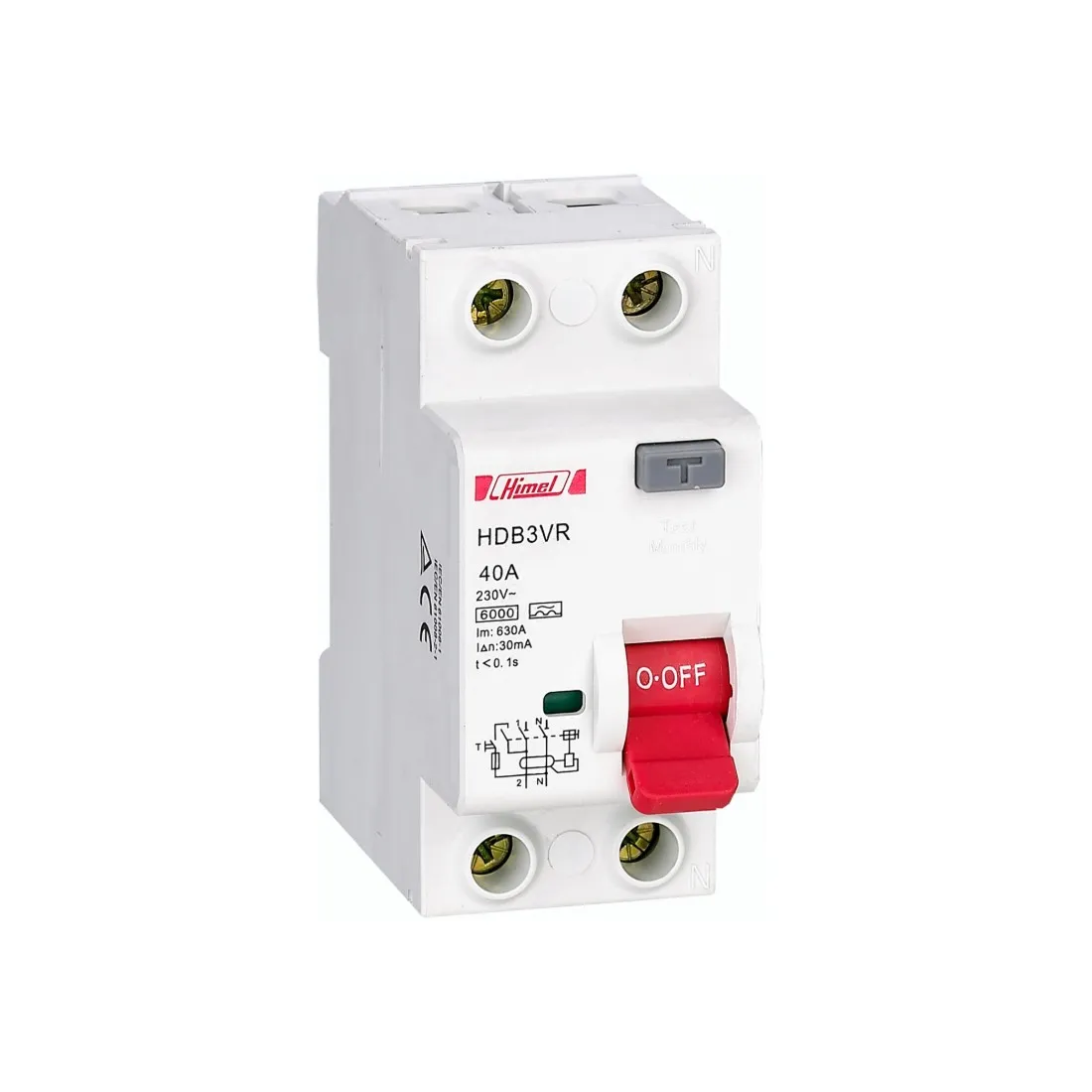

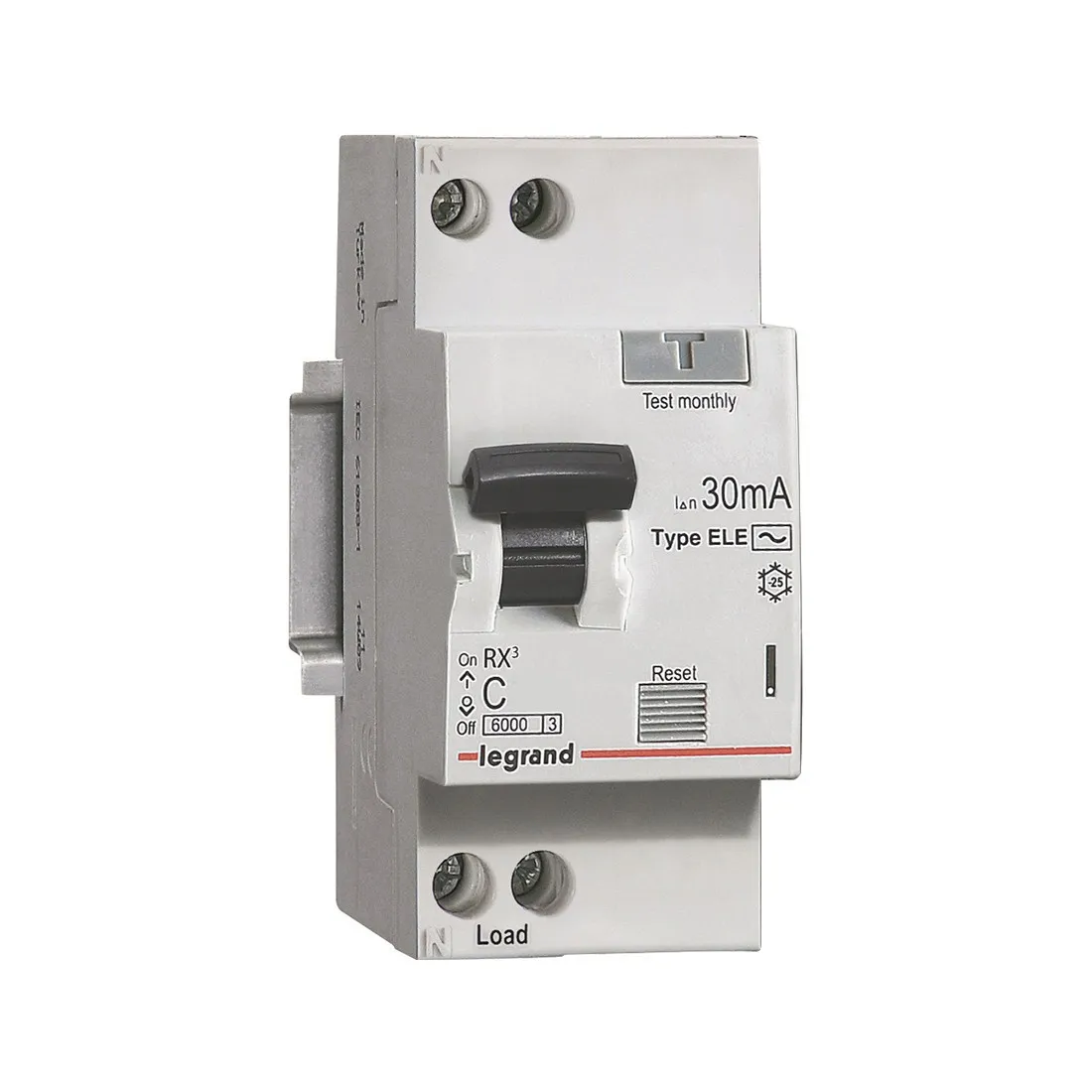

| Устройство | Основная функция | Что не следует предполагать |
|---|---|---|
| Автоматический выключатель | Защита цепи от перегрузки и короткого замыкания | Не обеспечивает защиту по току утечки, если это не АВДТ |
| УЗО | Отключение при дифференциальном токе утечки | Обычное УЗО само по себе не заменяет защиту от сверхтока |
| Дифференциальный автомат, АВДТ | Совмещает защиту от сверхтока и дифференциального тока | Тип утечки и чувствительность должны соответствовать нагрузке и проекту |
| Выключатель нагрузки | Ручная коммутация и изоляция цепи в допустимом режиме | Не защищает от перегрузки и КЗ, если производителем не заявлены такие функции |
В одной товарной выдаче могут встречаться разные типы устройств. Перед заказом проверяйте полное название, маркировку на корпусе и техническое описание. Наличие кнопки Test обычно связано с дифференциальной функцией, но параметры аппарата всё равно нужно сверять по паспорту.
Автоматы для переменного и постоянного тока
Гашение электрической дуги в цепях AC и DC происходит по-разному. Для солнечных установок, аккумуляторных систем, телекоммуникационного питания и других цепей постоянного тока выбирают выключатель с прямо указанным DC-напряжением, допустимым направлением подключения и схемой использования полюсов. Нельзя переносить допустимое напряжение AC на цепь DC или применять аппарат без подтверждённого рейтинга постоянного тока.
При последовательном соединении полюсов в DC-схеме допустимое напряжение и полярность определяются только инструкцией производителя. Такие решения должен рассчитывать и монтировать специалист, знакомый с конкретной системой.

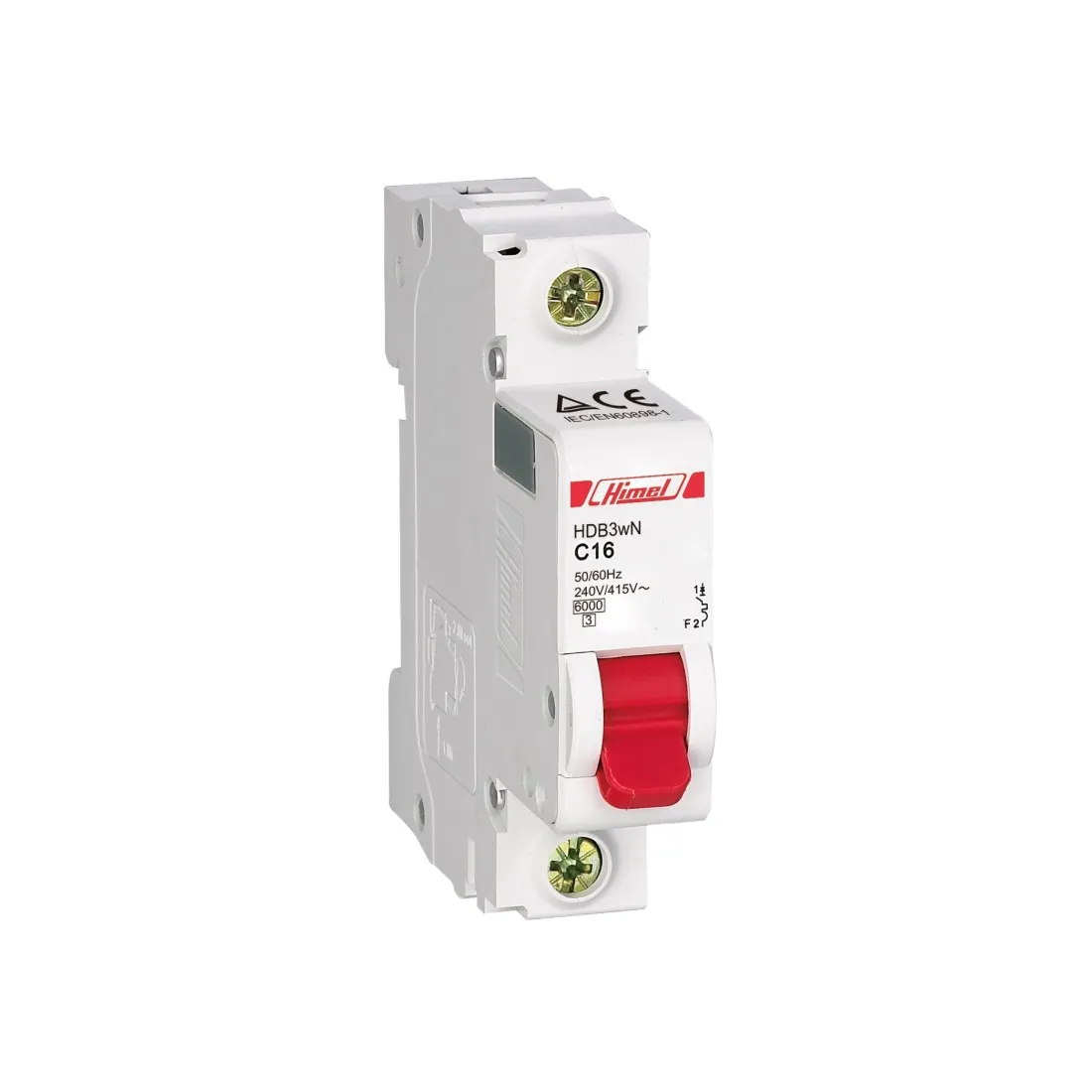

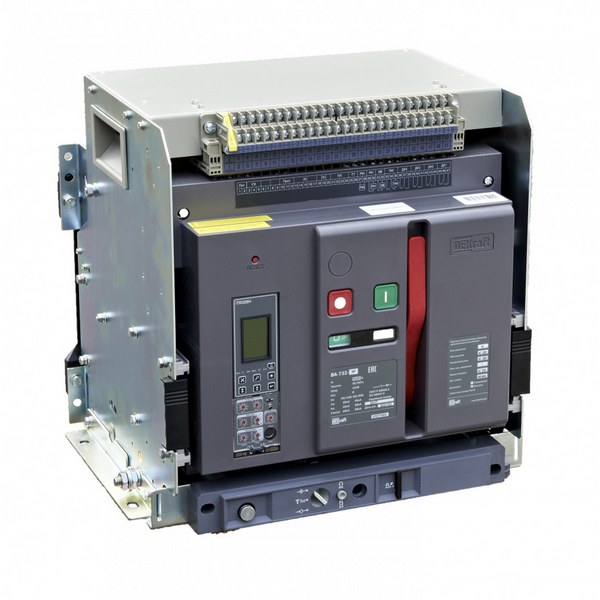

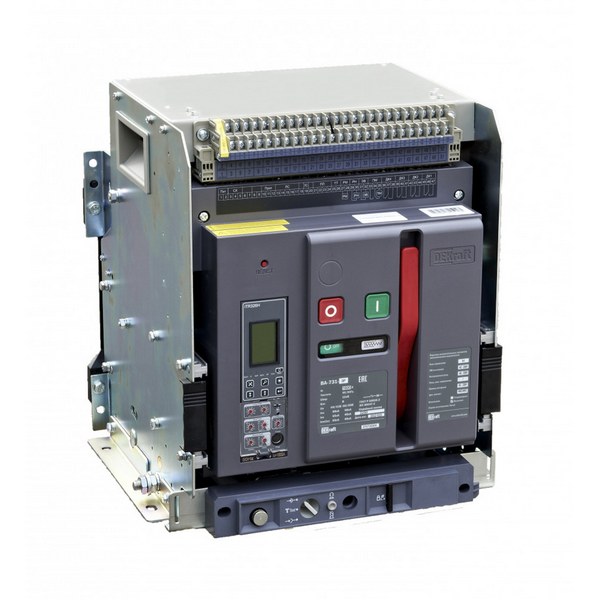

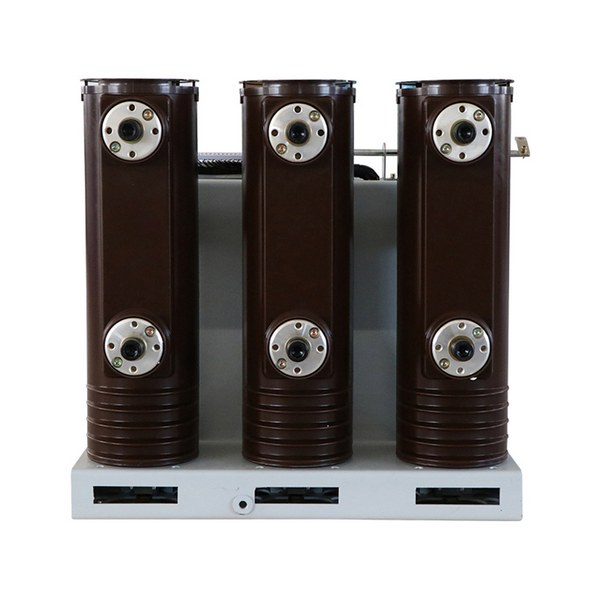

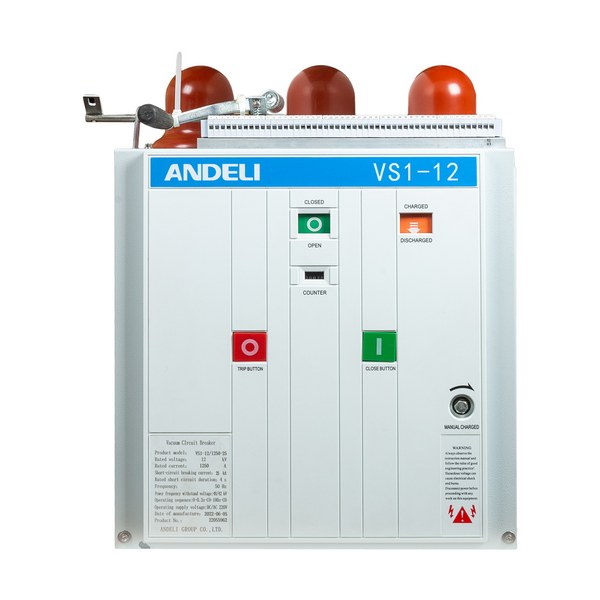

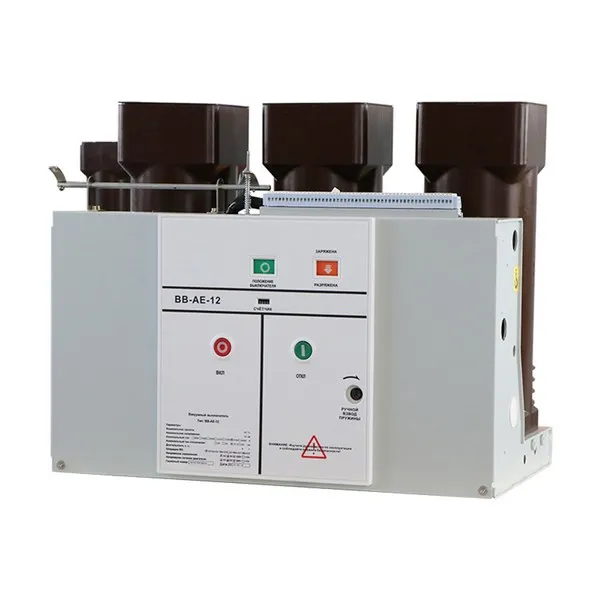

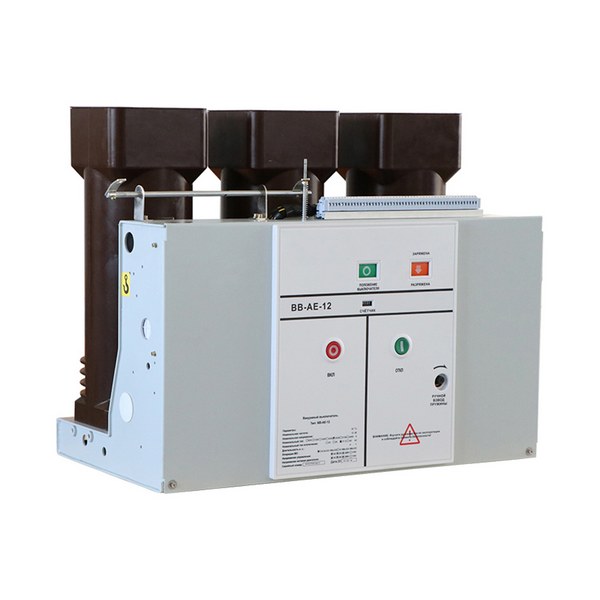

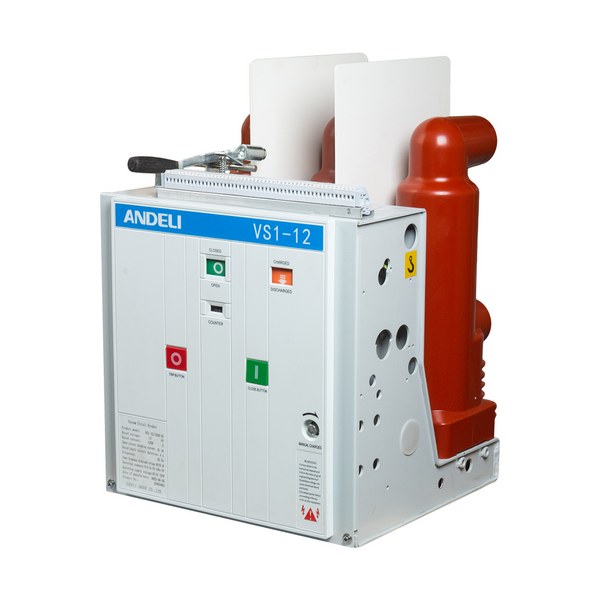

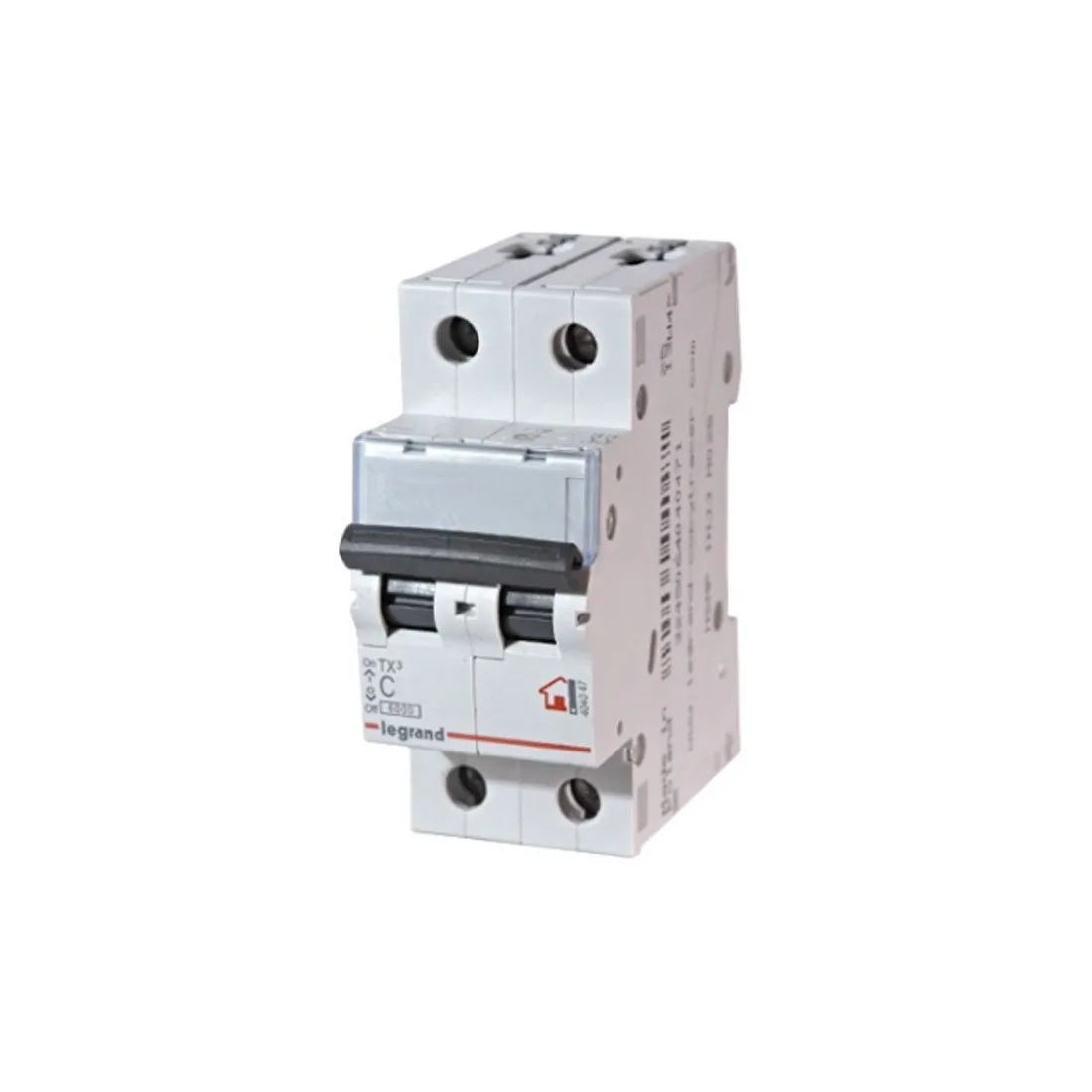

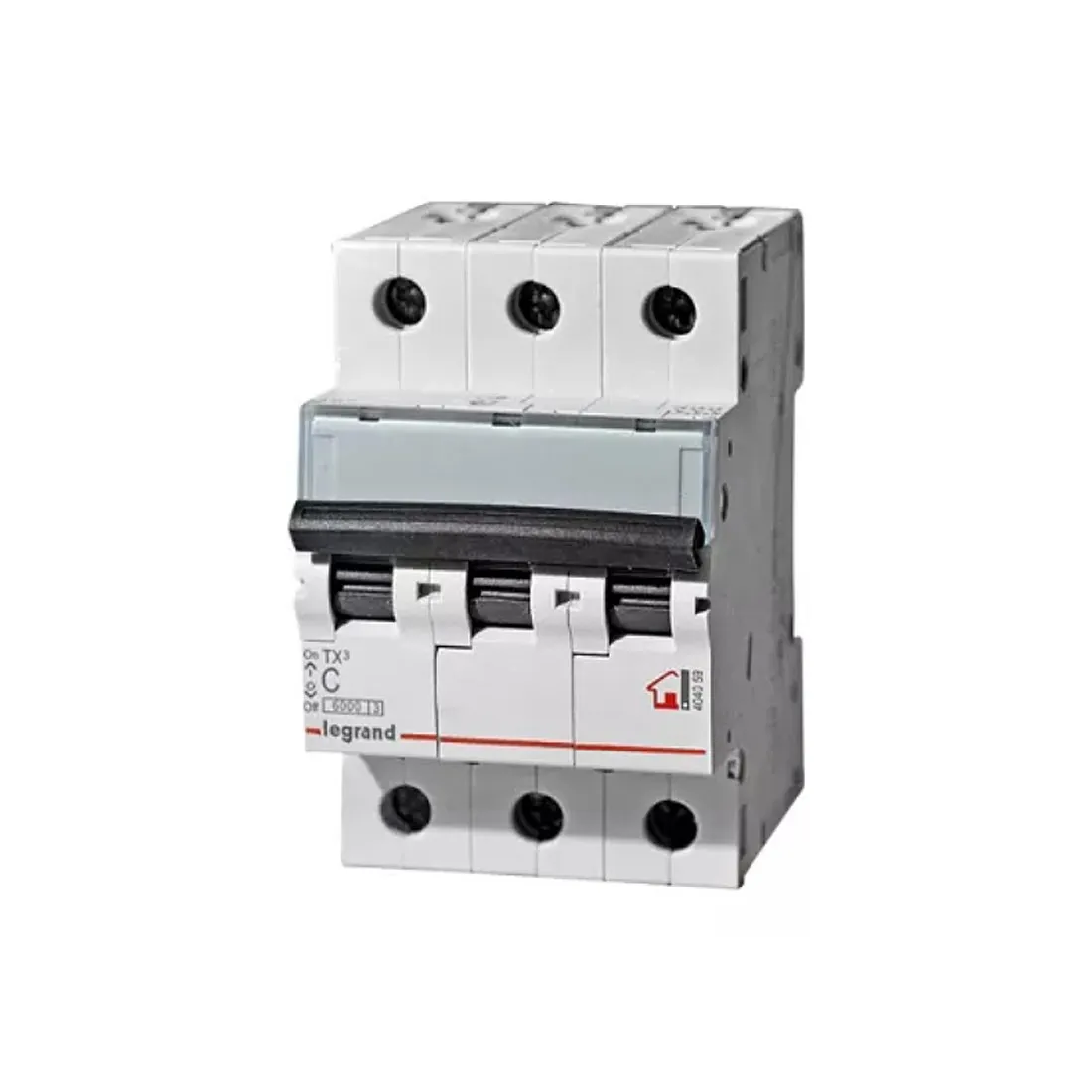

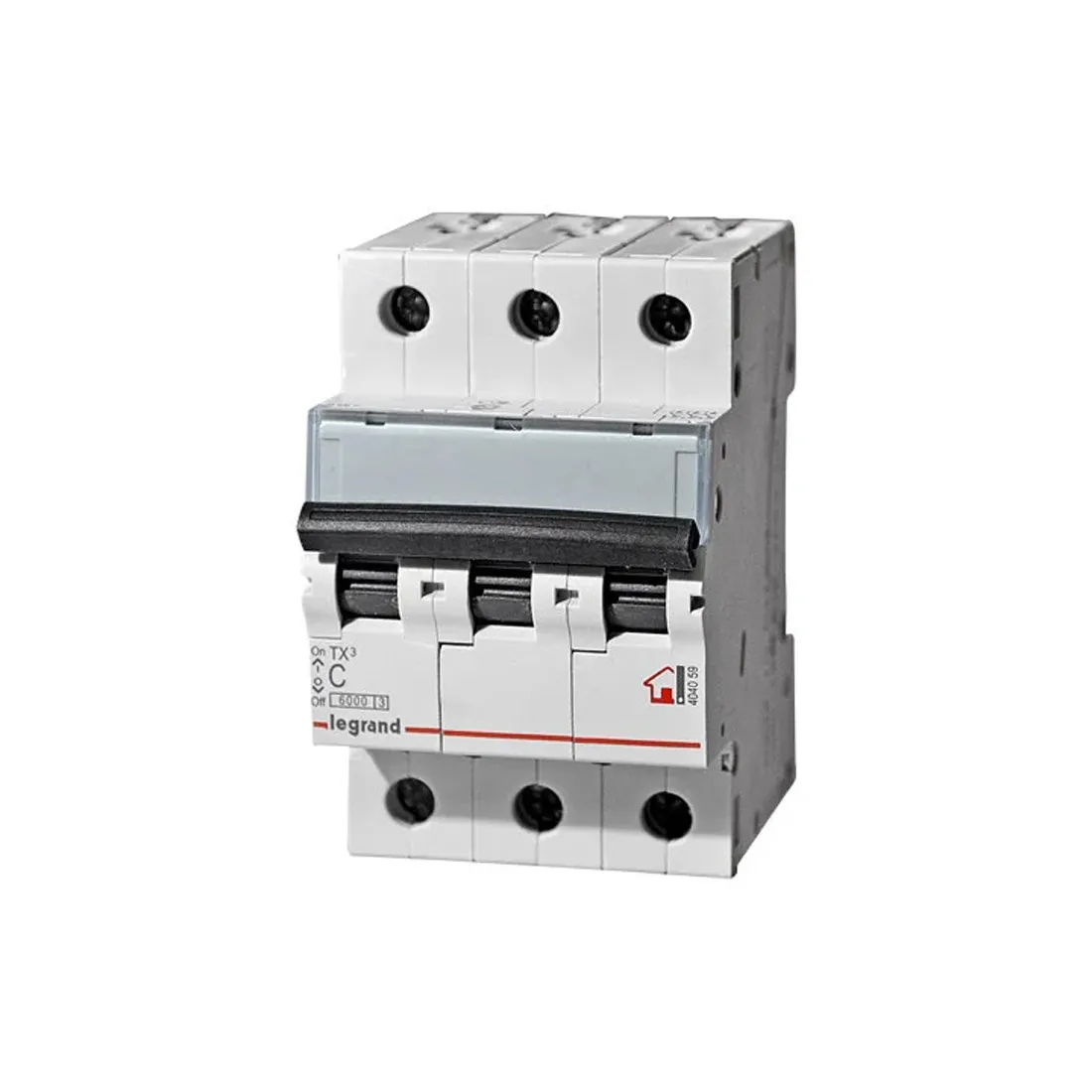

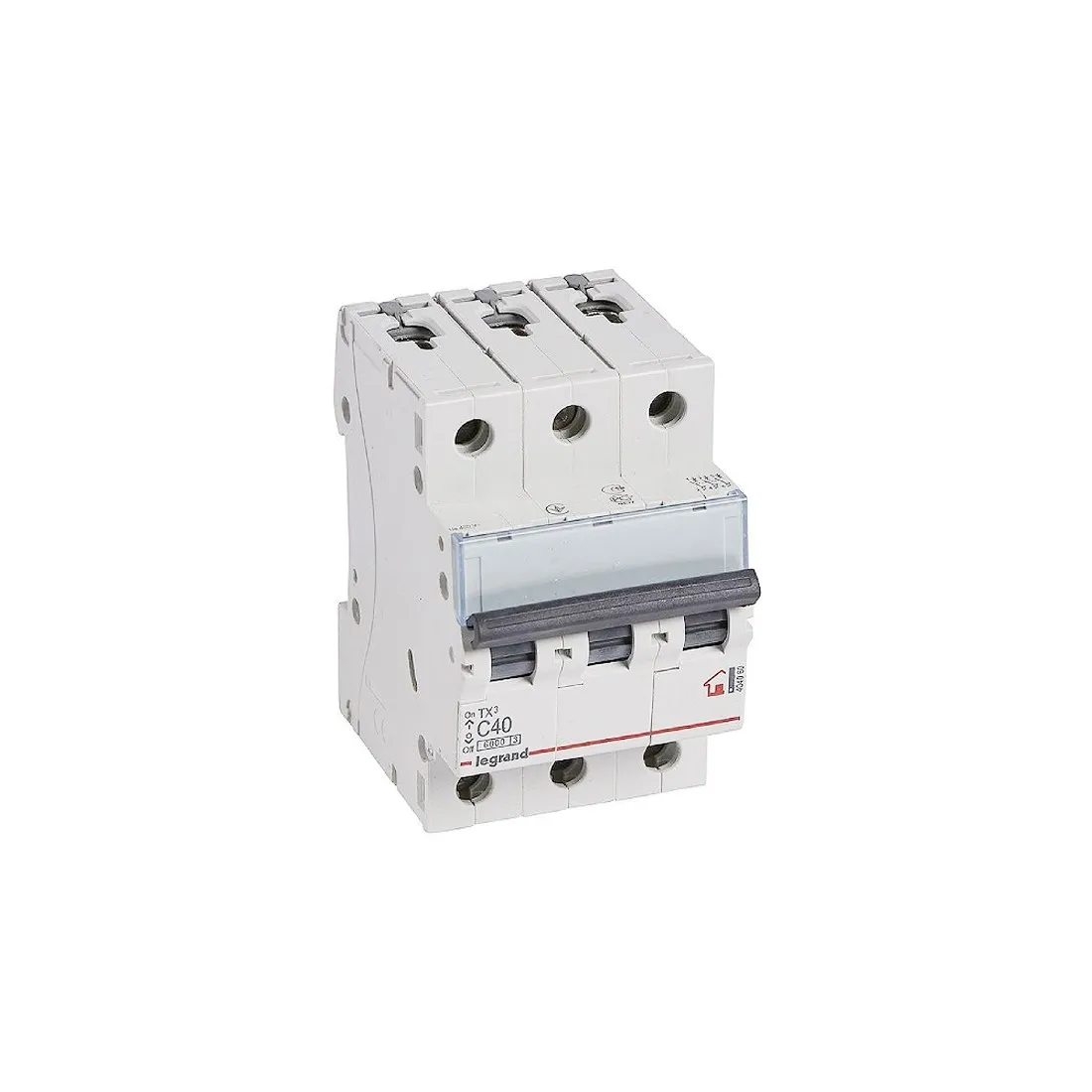

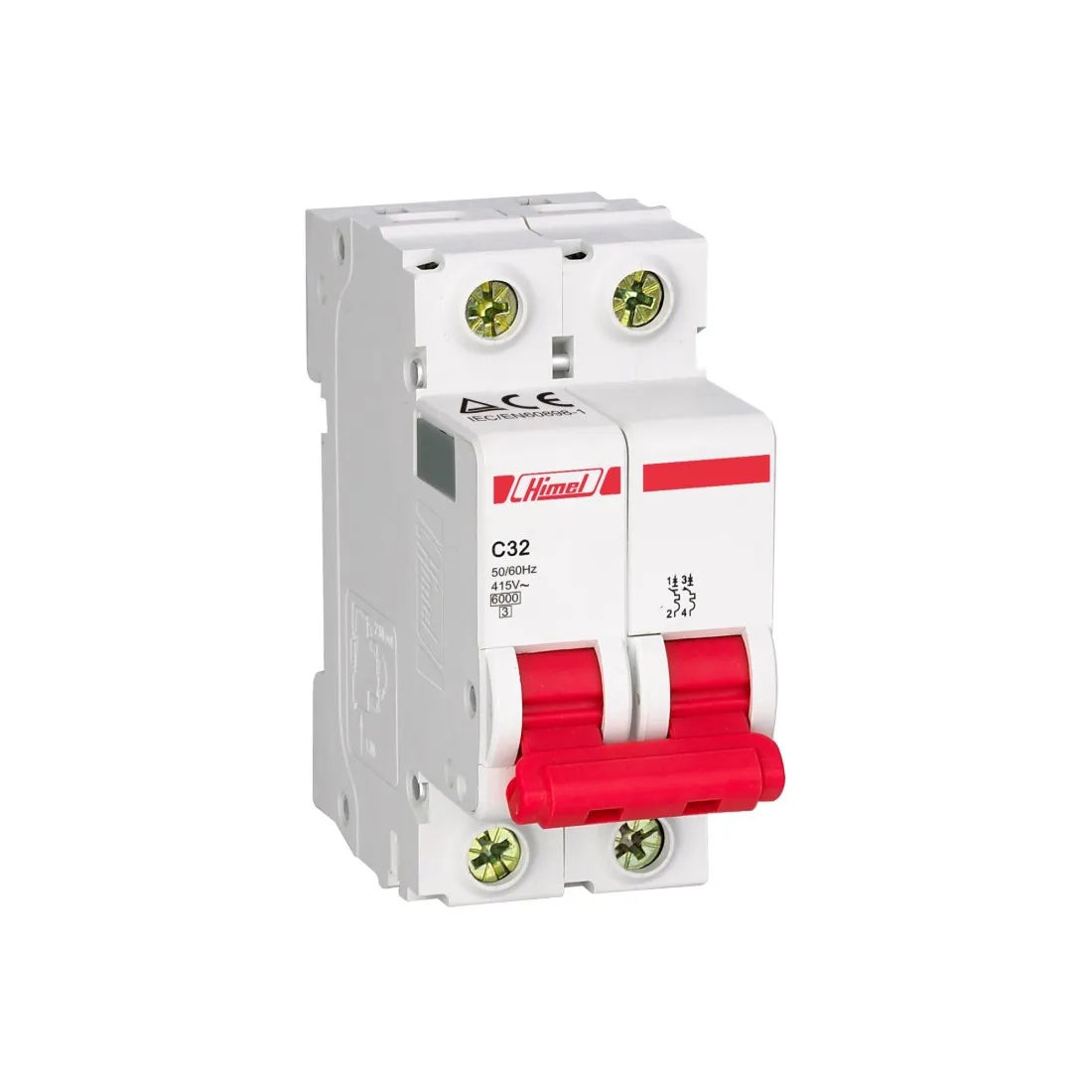

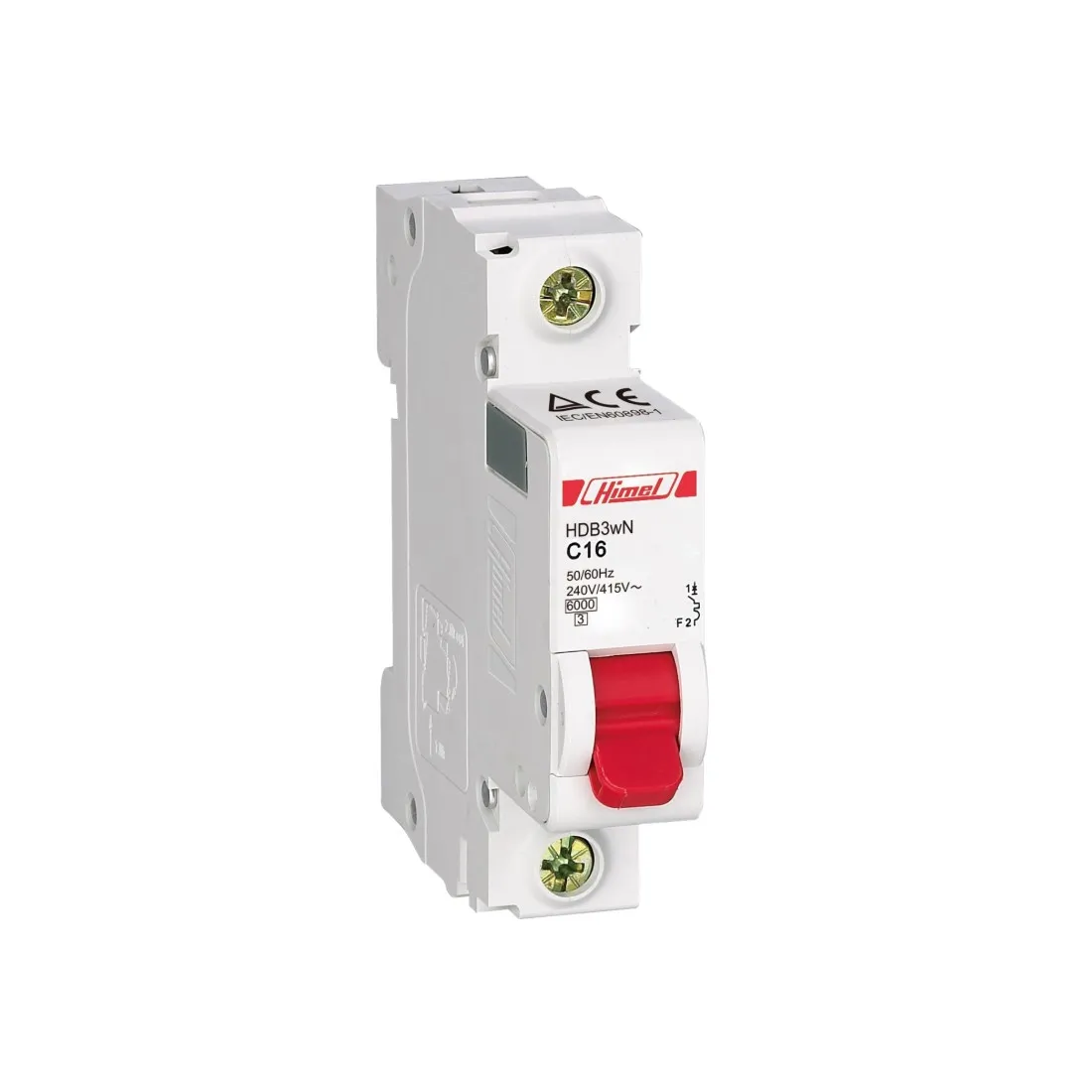

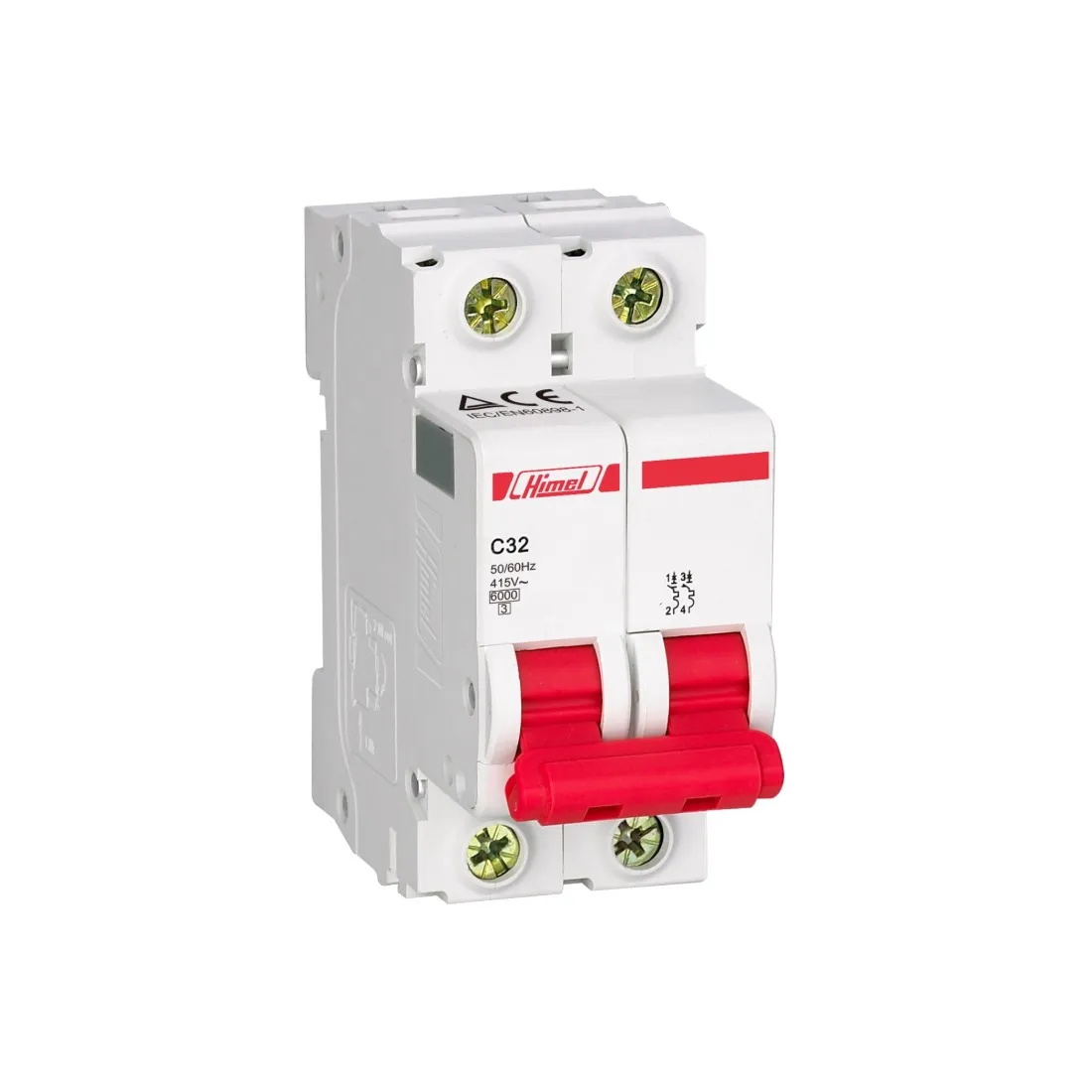

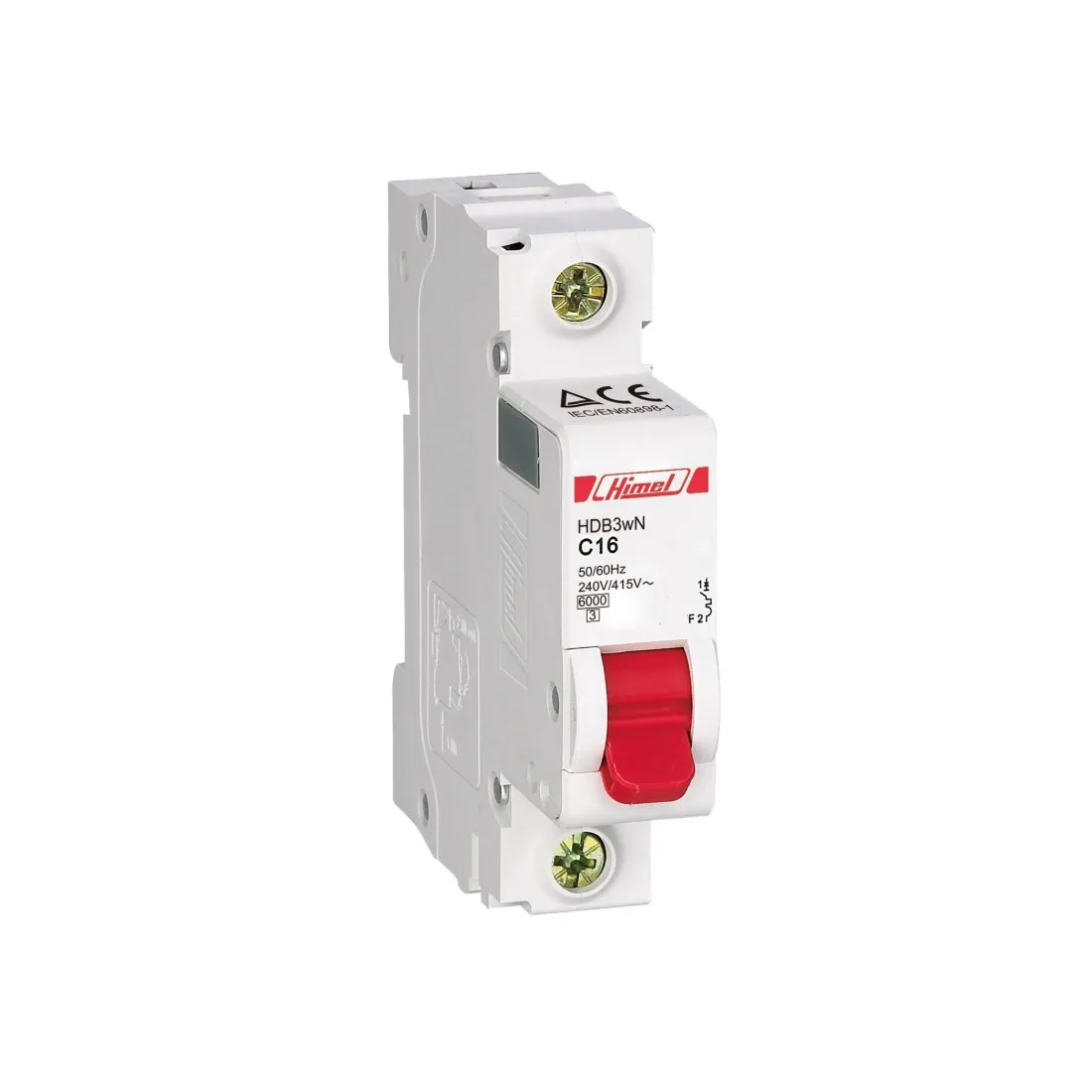

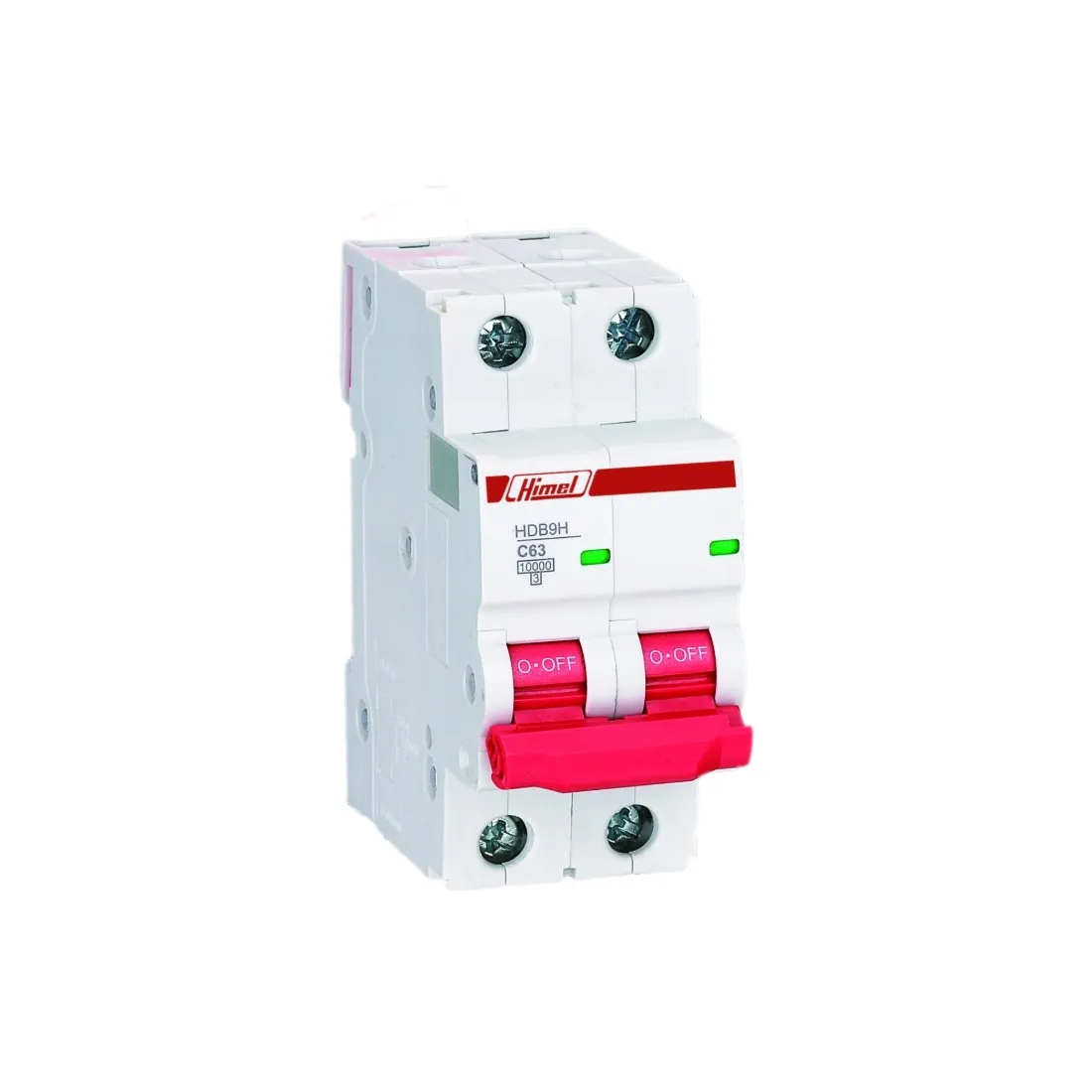

Модульные и силовые автоматические выключатели

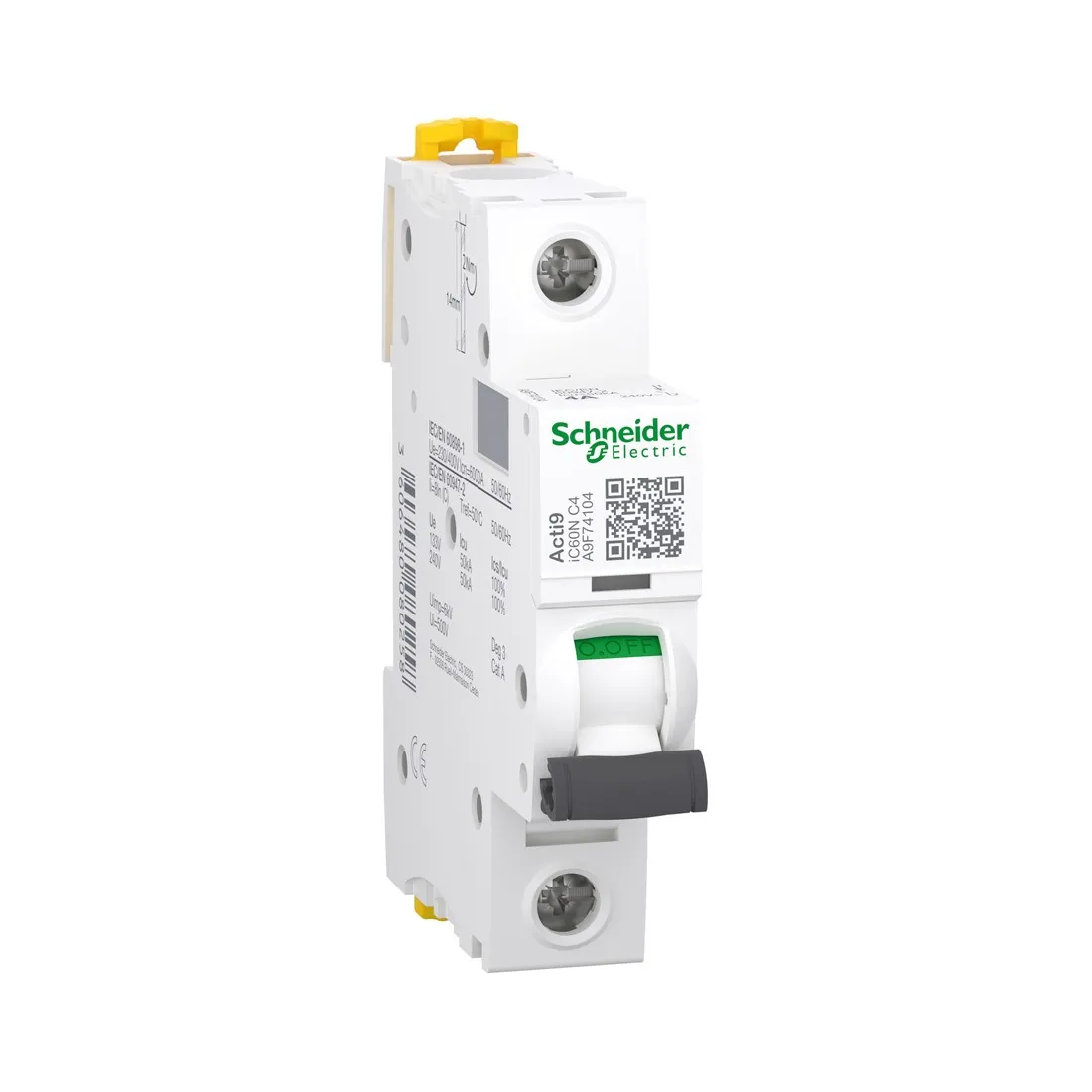

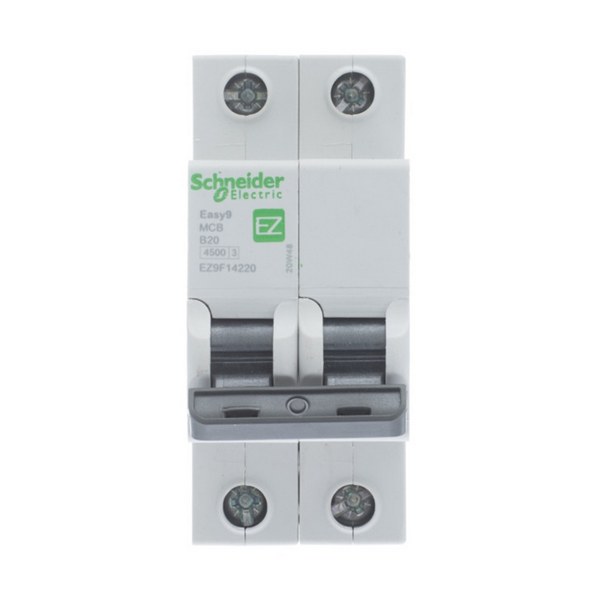

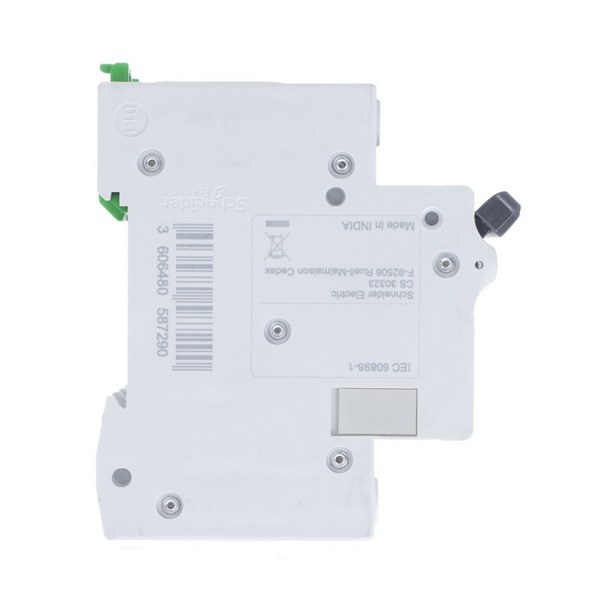

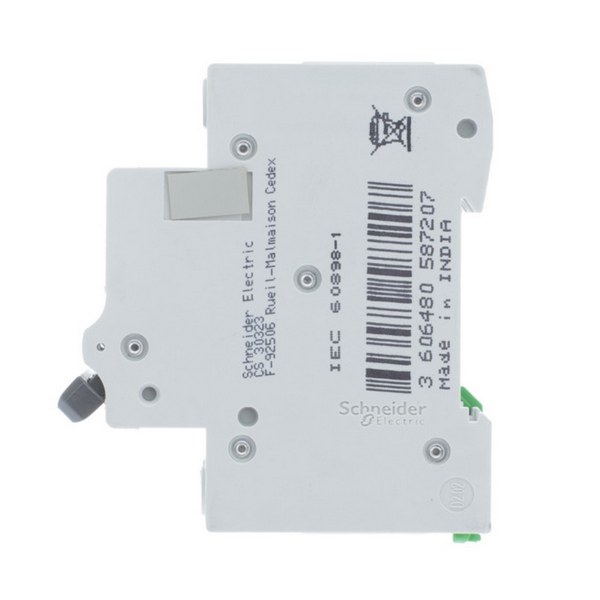

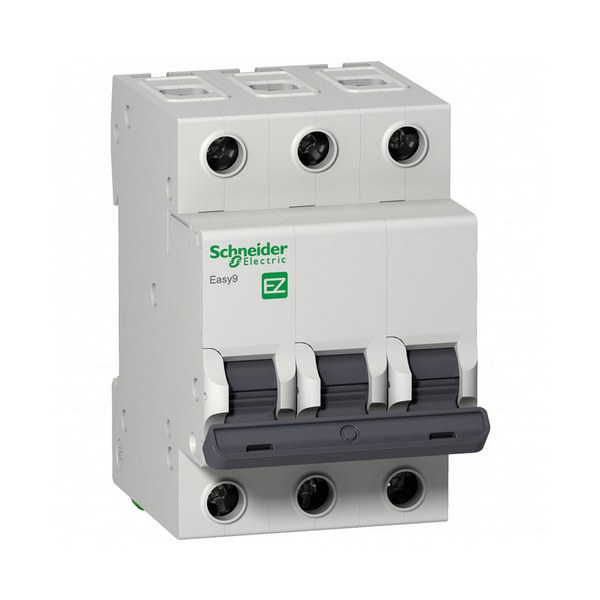

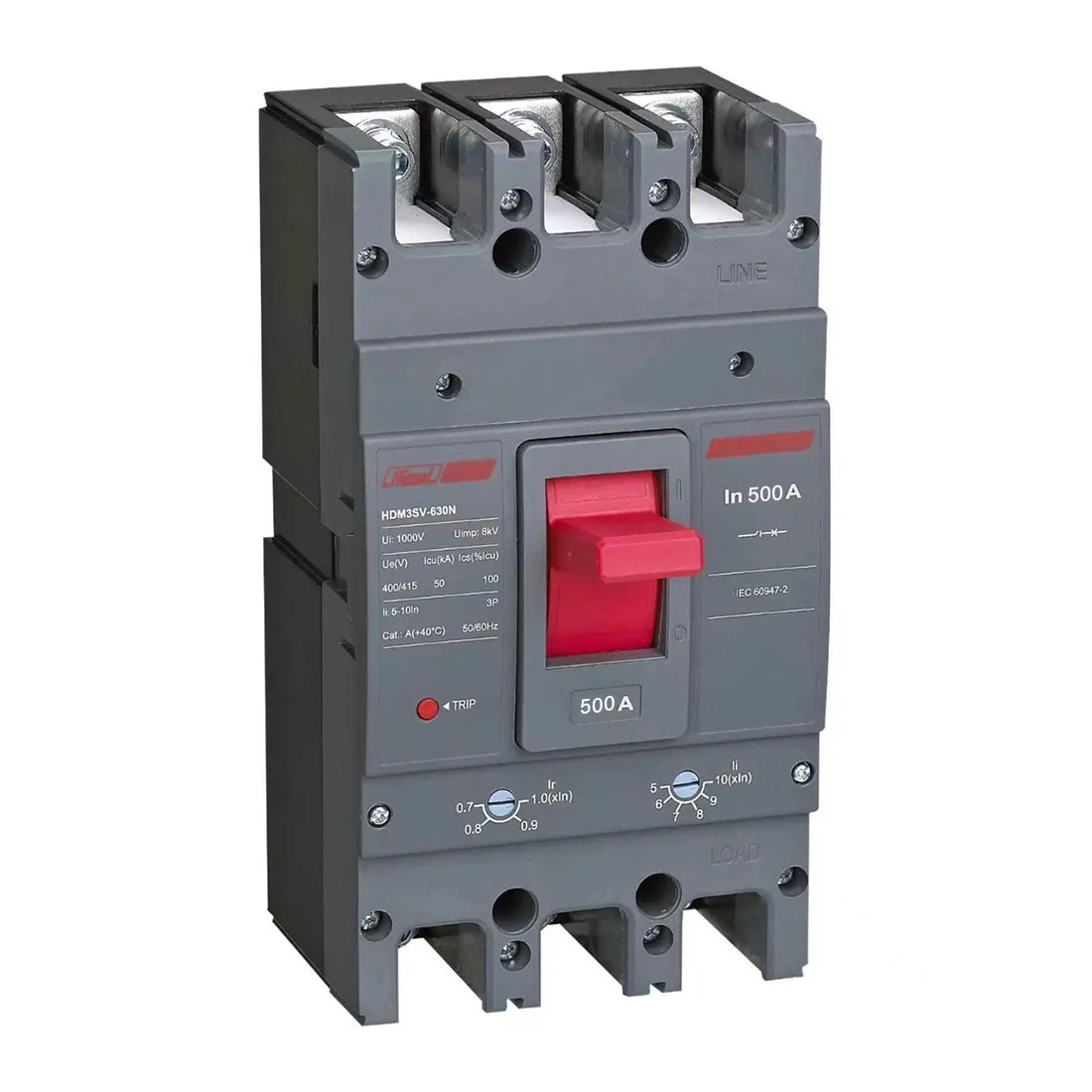

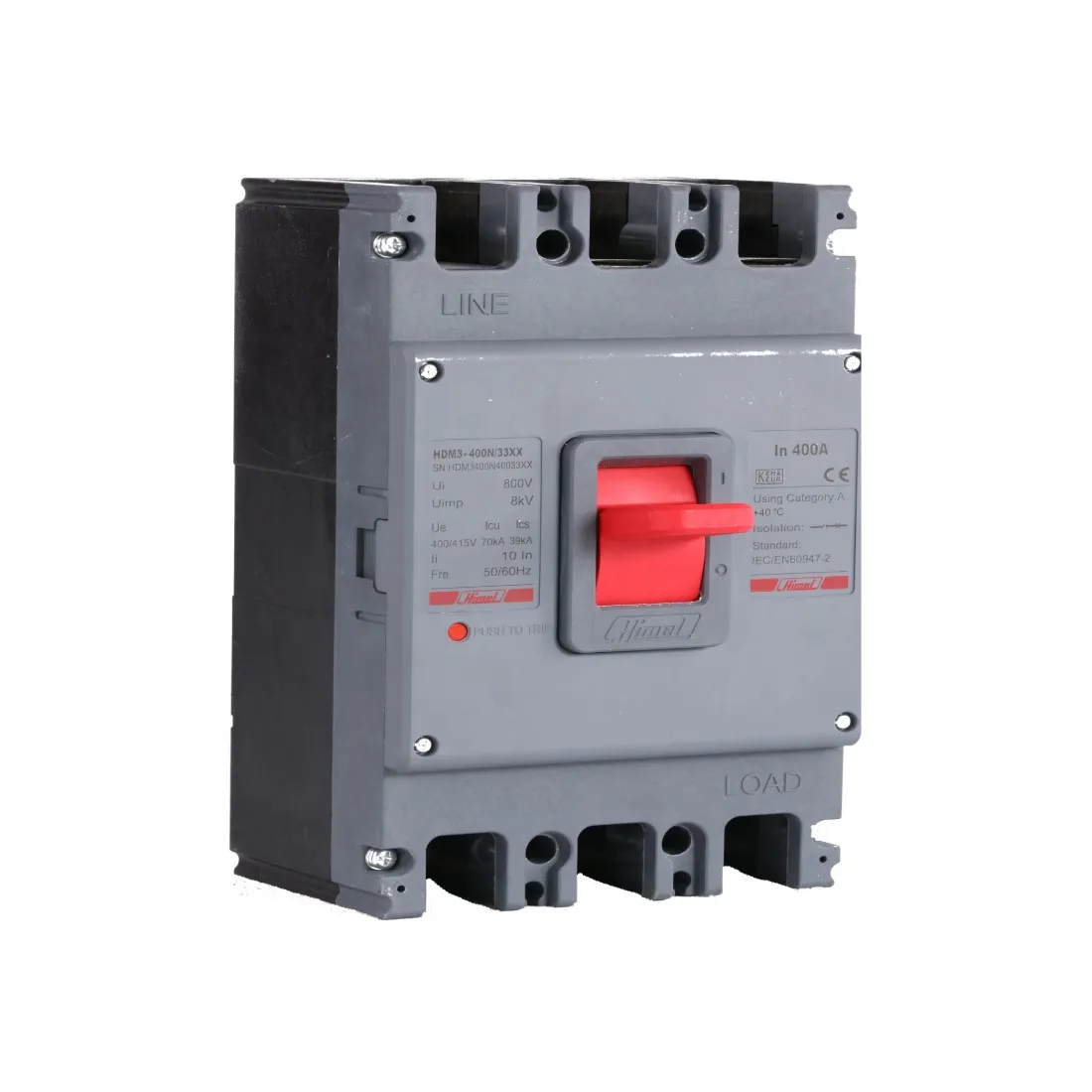

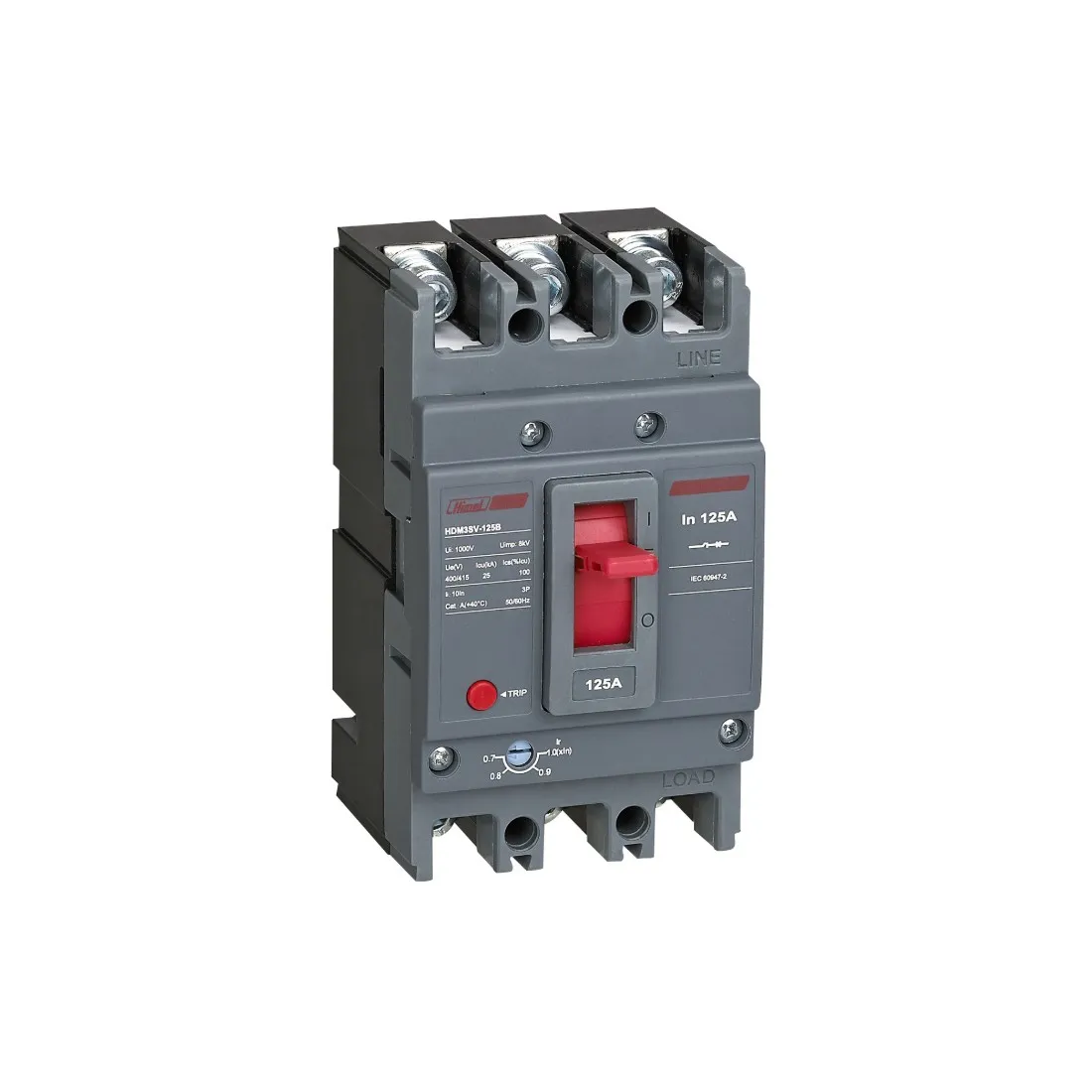

Модульные автоматы MCB устанавливаются на DIN-рейку и применяются в распределительных щитах для конечных и групповых линий. Для более высоких токов, регулируемых уставок и промышленных задач используются автоматические выключатели в литом корпусе MCCB и другие силовые аппараты. У них могут быть регулируемые тепловые или электронные расцепители, отдельные показатели Icu и Ics, дополнительные контакты, мотор-приводы и расцепители.
Сравнивать модульный автомат и силовой выключатель только по одинаковому номиналу некорректно. Уточняйте стандарт, категорию применения, напряжение, отключающую способность, тип расцепителя, способ подключения, размеры и возможность установки аксессуаров.
Подбор для квартиры, офиса и оборудования
Квартирный или частный дом
Проект разделяет освещение, розеточные линии и мощные стационарные потребители на группы с собственными параметрами кабеля и защиты. При реконструкции нужно учитывать состояние существующей проводки, вводные ограничения, систему заземления и согласование с УЗО или АВДТ. Номиналы нельзя переносить из типовой схемы без проверки фактической линии.
Офис и коммерческое помещение
В расчёте учитывают одновременную нагрузку, компьютерную технику, освещение, вентиляцию, кондиционирование и резервное питание. Важны селективность, маркировка цепей, запас мест в щите и возможность быстро локализовать повреждённый участок. Для цепей с ИБП условия короткого замыкания могут отличаться при работе от сети и от инвертора.
Двигатель, станок или промышленная линия
Нагрузки с высоким пусковым током требуют проверки кривой или уставки мгновенного расцепителя и координации с контактором, тепловым реле либо устройством управления двигателем. Автомат не всегда заменяет специализированную защиту двигателя. Для выбора нужны данные о пуске, кабеле, сети, режиме работы и требования производителя оборудования.
Селективность и совместимость серий
Селективность означает, что при повреждении по возможности отключается ближайший к нему нижестоящий аппарат, а исправные участки продолжают работать. Разница номиналов сама по себе не гарантирует селективность при перегрузке и коротком замыкании. Проверка выполняется по времятоковым кривым и таблицам координации производителя.

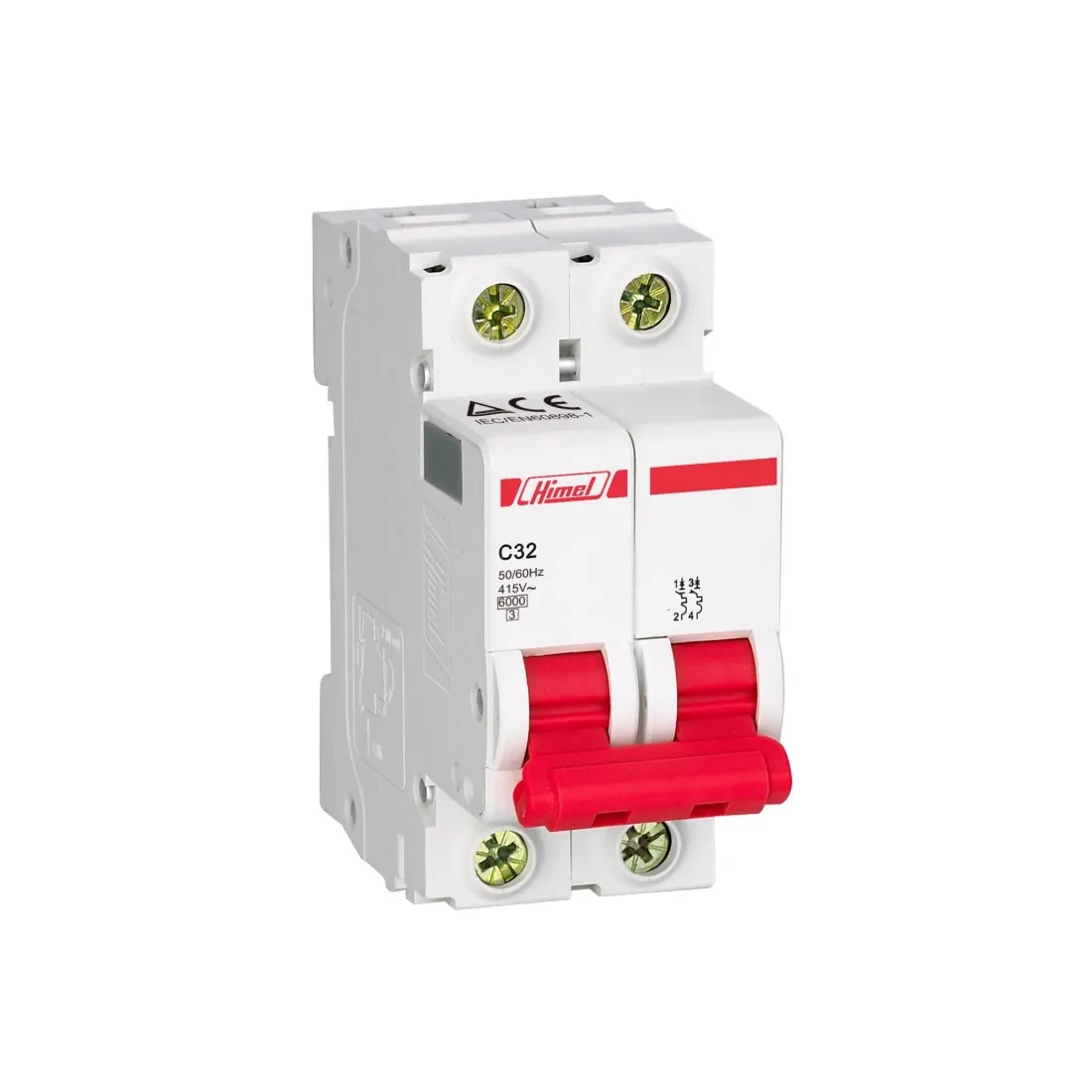

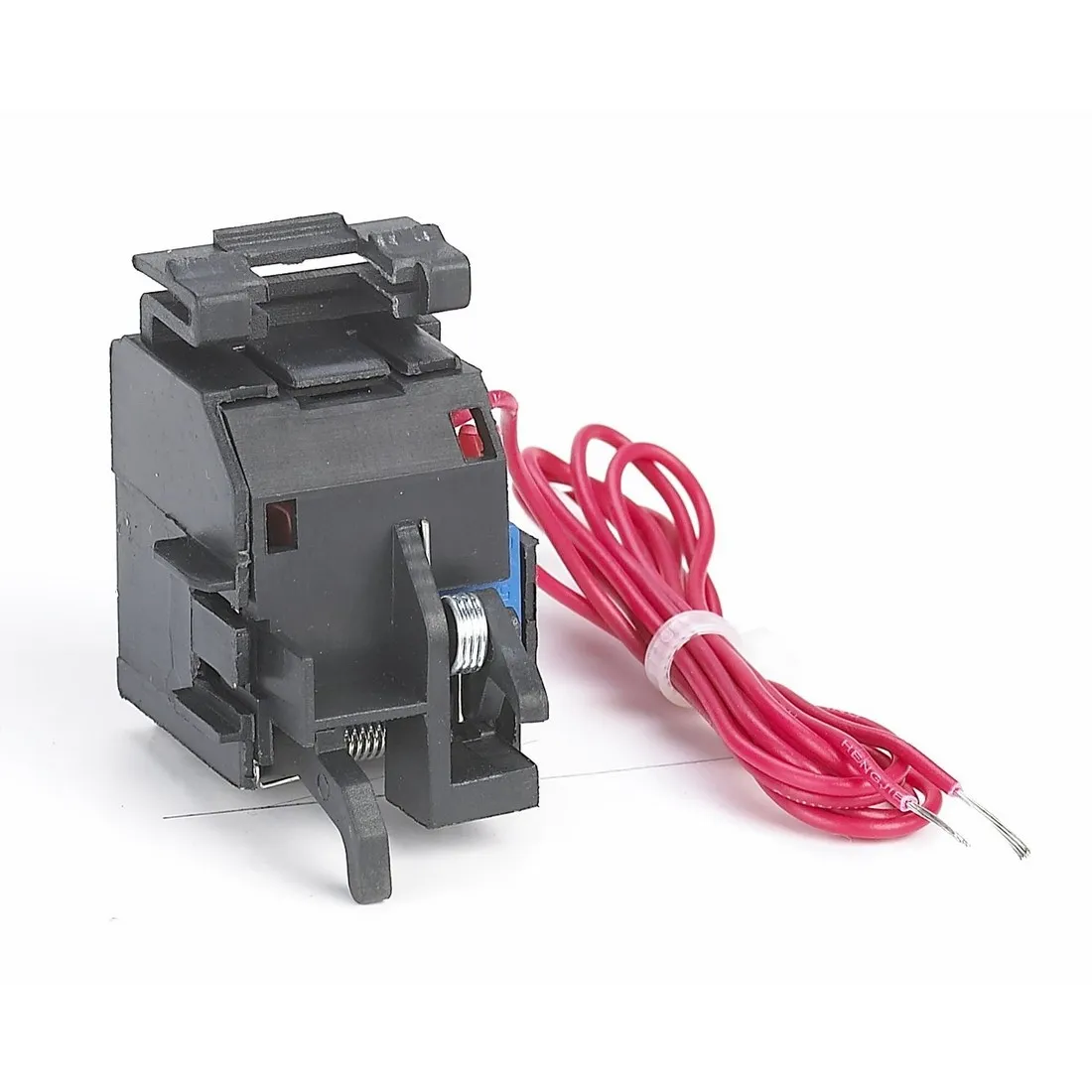

Гребёнчатые шины, вспомогательные контакты, независимые и минимальные расцепители, блоки сигнализации и другие аксессуары выбирают для конкретной серии. Даже внешне похожие аппараты разных брендов или линеек могут иметь несовместимые размеры, зажимы и допуски. Не объединяйте компоненты без официального подтверждения совместимости.
Что проверить в карточке товара
- точный артикул и назначение: MCB, MCCB, АВДТ или выключатель нагрузки;
- номинальный ток, рабочее напряжение, частоту и допустимость AC или DC;
- количество полюсов и схему расположения защищённых полюсов;
- характеристику мгновенного расцепления или диапазон регулируемых уставок;
- номинальную и предельную отключающую способность по применимому стандарту;
- размер в модулях, способ монтажа, тип и допустимое сечение проводников;
- температурный диапазон, степень защиты в составе щита и условия эксплуатации;
- совместимые шины, дополнительные контакты и расцепители;
- комплектность, техническую документацию и маркировку производителя.
Если карточка и маркировка расходятся, уточните данные до оплаты. Для замены существующего аппарата полезно подготовить фото шильдика, точный артикул, схему щита и проектные параметры, но окончательное решение должен принять электрик после проверки цепи.
Монтаж и эксплуатация
Работы в распределительном щите связаны с риском поражения электрическим током, дуговой вспышки и пожара. Установку, замену, затяжку клемм и проверку защиты поручайте квалифицированному электрику. Специалист должен обеспечить снятие напряжения, проверить его отсутствие, применить подходящий инструмент и средства защиты, выполнить подключение по схеме и выдержать момент затяжки из документации производителя.
После срабатывания не включайте автомат многократно, не устранив причину. Запах гари, треск, гудение, нагрев корпуса, потемнение изоляции, оплавление, повреждение рычага или повторное мгновенное отключение требуют прекращения эксплуатации и проверки специалистом. Не шунтируйте защиту и не фиксируйте рычаг во включённом положении.
Типичные ошибки при покупке
- Выбирать номинал только по суммарной мощности приборов без проверки кабеля.
- Увеличивать ток автомата, потому что прежний часто отключается.
- Считать характеристику C универсальной для любой линии и любого пускового тока.
- Игнорировать расчётный ток короткого замыкания и отключающую способность.
- Путать обычный автомат с УЗО, дифавтоматом или выключателем нагрузки.
- Использовать AC-аппарат в цепи постоянного тока без соответствующего рейтинга.
- Подбирать число полюсов без учёта схемы нейтрали и системы заземления.
- Смешивать гребёнки и аксессуары разных серий без таблицы совместимости.
- Выполнять замену в щите без квалификации и проверки отсутствия напряжения.
Покупка автоматических выключателей в ANTS.KZ
Перед заказом подготовьте точный артикул или проектные параметры: тип аппарата, номинальный ток, число полюсов, характеристику, напряжение AC/DC, отключающую способность и серию. Актуальные характеристики и наличие конкретной позиции уточняйте в карточке товара или у менеджера. Магазин ANTS находится по адресу: г. Алматы, ул. Курмангазы, 177А, офис 1. График работы: понедельник–пятница с 09:00 до 19:00, суббота и воскресенье — выходные.
Связаться с магазином можно по телефону +7 (707) 658-50-55, через WhatsApp +7 (707) 017-85-84 или по электронной почте info@ants.kz. Адрес и каналы связи собраны на странице контактов ANTS.
Доставка
Курьерская доставка по Алматы стоит 2000 ₸ и выполняется пять дней в неделю с 10:00 до 18:00. В другие города Казахстана товары отправляются транспортными компаниями после 100% предоплаты. Услуги перевозчика оплачиваются отдельно, наложенного платежа нет. Актуальные детали размещены на странице доставки.
Оплата
Доступны наличный расчёт в магазине и курьеру по Алматы, перевод через Kaspi Gold, безналичная оплата по счёту и банковские карты Visa или MasterCard с комиссией 3%. Расчёты выполняются в тенге. Полные условия опубликованы на странице оплаты.
Возврат
Товар надлежащего качества можно вернуть в течение 14 календарных дней, если он не был в употреблении и сохранены товарный вид, потребительские свойства, упаковка, пломбы и фабричные ярлыки. До монтажа проверьте артикул, маркировку, корпус, комплектность и соответствие проекту. Подробности указаны на странице возврата и обмена.
Тематические категории
- Электрические щиты — корпуса для размещения модульной защиты и распределительных компонентов.
- Аксессуары для электрических щитов — комплектующие для организации и маркировки щита.
- Силовые кабели — проводники, параметры которых учитываются при выборе защиты линии.
- Распределительные коробки — изделия для размещения соединений кабельных линий.
Частые вопросы об автоматических выключателях
Как подобрать автомат по мощности?
Одной мощности недостаточно. Электрик рассчитывает ток нагрузки, проверяет допустимый ток кабеля, пусковые токи, способ прокладки и условия отключения при коротком замыкании.
Что означает C16?
C — характеристика мгновенного расцепления, а 16 — номинальный ток 16 А. Такая маркировка не подтверждает пригодность для конкретной линии без расчёта кабеля и тока КЗ.
Можно ли заменить автомат 16 А на 25 А?
Только если проект и проверка линии подтверждают допустимость. Повышать номинал из-за частых отключений без обследования кабеля и нагрузки нельзя.
Чем автомат отличается от дифавтомата?
Обычный автомат защищает от перегрузки и короткого замыкания. Дифавтомат дополнительно контролирует дифференциальный ток утечки и имеет параметры чувствительности и типа.
Нужен ли автомат перед УЗО?
Обычное УЗО требует защиты от сверхтока в соответствии со схемой и характеристиками устройств. Конкретное расположение и номиналы определяет проектировщик или электрик.
Какую отключающую способность выбрать?
Не ниже расчётного ожидаемого тока короткого замыкания в точке установки. Значение определяют расчётом или измерениями с учётом питающей сети.
Что лучше: характеристика B, C или D?
Универсально лучшей нет. B, C и D подходят для разных пусковых токов и условий мгновенного отключения; выбор подтверждается расчётом.
Сколько полюсов нужно для однофазной сети?
Это зависит от системы заземления, роли нейтрали и схемы щита. Исполнение 1P, 1P+N или 2P выбирают по проекту, а не только по числу фаз.
Можно ли применять автомат AC в цепи DC?
Только если производитель прямо указывает допустимое DC-напряжение и схему подключения. В остальных случаях нужен аппарат, предназначенный для постоянного тока.
Почему автомат нагревается?
Причиной могут быть нагрузка, условия в щите, слабый контакт, неправильное подключение или неисправность. Отключите эксплуатацию повреждённой цепи и вызовите электрика для диагностики.
Можно ли установить автомат самостоятельно?
Работа в электрическом щите опасна. Установку и проверку защитного аппарата следует поручить квалифицированному специалисту.
Можно ли соединять автоматы разных брендов одной гребёнкой?
Только при официально подтверждённой совместимости. Шаг, форма зажимов и допустимые аксессуары отличаются между сериями.
Что делать, если автомат сразу отключается повторно?
Не включайте его многократно. Отключите нагрузку безопасным способом и обратитесь к электрику для поиска короткого замыкания, перегрузки или неисправного оборудования.
