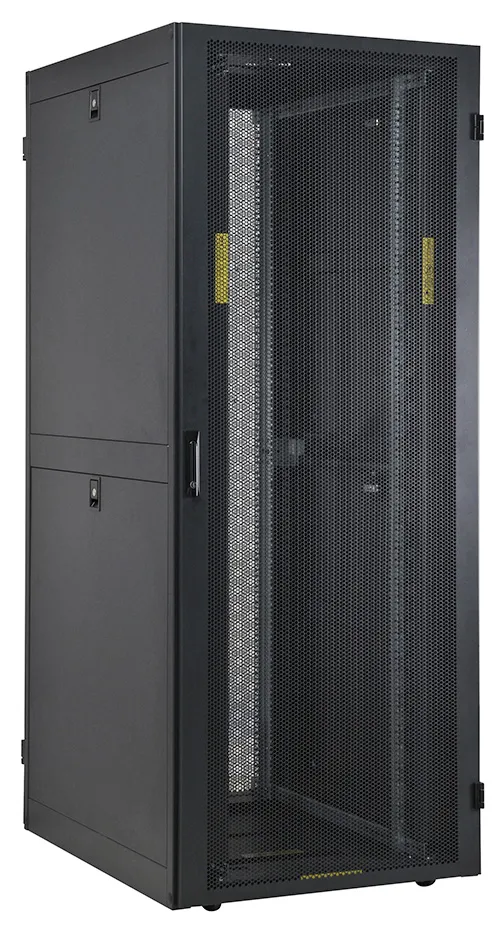

Серверные шкафы

Серверный шкаф организует размещение серверов, коммутаторов, патч-панелей, ИБП, PDU и другого 19-дюймового оборудования, ограничивает физический доступ и помогает управлять кабелями и воздушным потоком. В интернет-магазине ANTS.KZ можно купить серверный шкаф в Алматы для серверной комнаты, офиса, магазина, производства или телекоммуникационного узла с доставкой по Казахстану.

В каталоге представлены напольные и настенные шкафы разной высоты в U, ширины и глубины, а также отдельные климатические и уличные исполнения. Выбор только по обозначению 19″ или количеству юнитов недостаточен: необходимо проверить рабочую глубину, допустимую нагрузку, тип монтажных профилей, двери, вентиляцию, ввод кабеля, комплектность и фактические размеры пути доставки.

Серверный, телекоммуникационный шкаф или открытая стойка

Закрытый серверный шкаф имеет каркас, двери и обычно боковые панели. Он защищает оборудование от случайного доступа и помогает направлять воздушный поток, но требует расчёта отвода тепла. Телекоммуникационным часто называют шкаф для патч-панелей, кросса и сетевых устройств небольшой глубины. На практике названия пересекаются, поэтому ориентируются на конструкцию и характеристики конкретной модели.

Открытая стойка обеспечивает свободный доступ и не удерживает горячий воздух, однако почти не защищает оборудование от пыли и вмешательства. Она подходит только для контролируемого помещения с предусмотренными условиями. В категории ANTS.KZ встречаются как шкафы, так и отдельные стоечные решения; перед заказом уточните наличие дверей, боковых панелей, крыши и основания.

Как выбрать серверный шкаф по шагам

1. Составьте перечень оборудования. Запишите высоту U, ширину, корпусную и монтажную глубину, массу, направление воздушного потока, тип крепления и расположение разъёмов каждого устройства.
2. Нарисуйте схему размещения. Определите позиции серверов, СХД, коммутаторов, патч-панелей, ИБП, горизонтальных PDU, кабельных организаторов, полок и резервных панелей.
3. Добавьте резерв. Предусмотрите место для расширения, кабелей, вентиляционных зазоров и обслуживания, а не только сумму паспортных значений U.
4. Выберите тип установки. Настенный шкаф используют для допустимой лёгкой нагрузки, напольный — для серверов, тяжёлого ИБП и полноразмерной инфраструктуры.
5. Проверьте глубину. Сравните регулируемый диапазон профилей и полезную глубину с направляющими сервера, задними кабелями, дверями и вертикальными PDU.
6. Рассчитайте нагрузку. Сложите массу оборудования, полок, кабелей и аксессуаров, оставьте запас и проверьте допустимую нагрузку шкафа, колёс, опор и пола.
7. Спроектируйте теплоотвод. Определите тепловую мощность, направление потоков и возможности помещения; выберите двери, заглушки, вентиляторы или отдельное охлаждение.
8. Рассчитайте питание. Уточните PDU, число и тип розеток, вводы, автоматическую защиту, резервирование A/B, ИБП и заземление.
9. Спланируйте кабели. Разделите силовые, медные и оптические трассы, проверьте радиусы изгиба, точки ввода, маркировку и доступ при обслуживании.
10. Проверьте доставку и монтаж. Измерьте дверные проёмы, лифт, лестницу, повороты, высоту потолка и зону распаковки; согласуйте собранную или разборную поставку.

Что означают 19 дюймов и U

19″ — стандартная ширина крепления совместимого стоечного оборудования между монтажными профилями. Это не наружная ширина шкафа: корпус может быть шире, например для вертикальных кабельных каналов и PDU. Перед покупкой проверяют не только надпись 19″, но и тип отверстий, расстояние между профилями, комплект крепежа и соответствие направляющих оборудования.

Один юнит, или 1U, равен 44,45 мм по высоте монтажного пространства. Сервер 2U занимает два юнита, а патч-панель 1U — один. Наружная высота шкафа больше суммы U из-за крыши, основания, колёс или цоколя. Для помещения важны оба показателя: полезная вместимость и полный габарит.

Сумма высот оборудования не равна оптимальной высоте шкафа. Следует оставить резерв для развития, организаторов, горизонтальных PDU, вентиляционных панелей и удобного доступа. Пустые позиции в серверном шкафу с фронтальным подводом холодного воздуха закрывают заглушками, чтобы уменьшить рециркуляцию горячего воздуха.

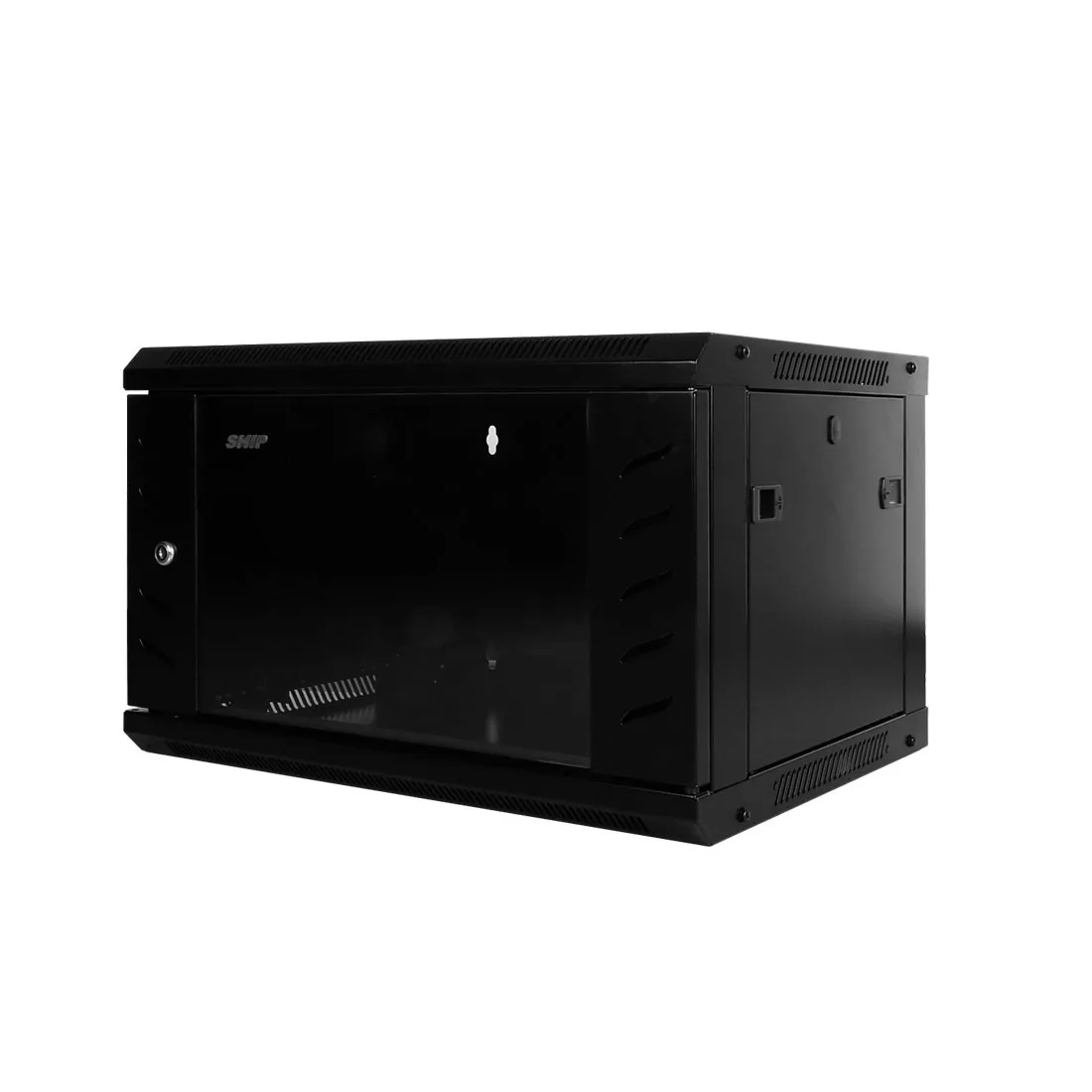

Настенный или напольный шкаф

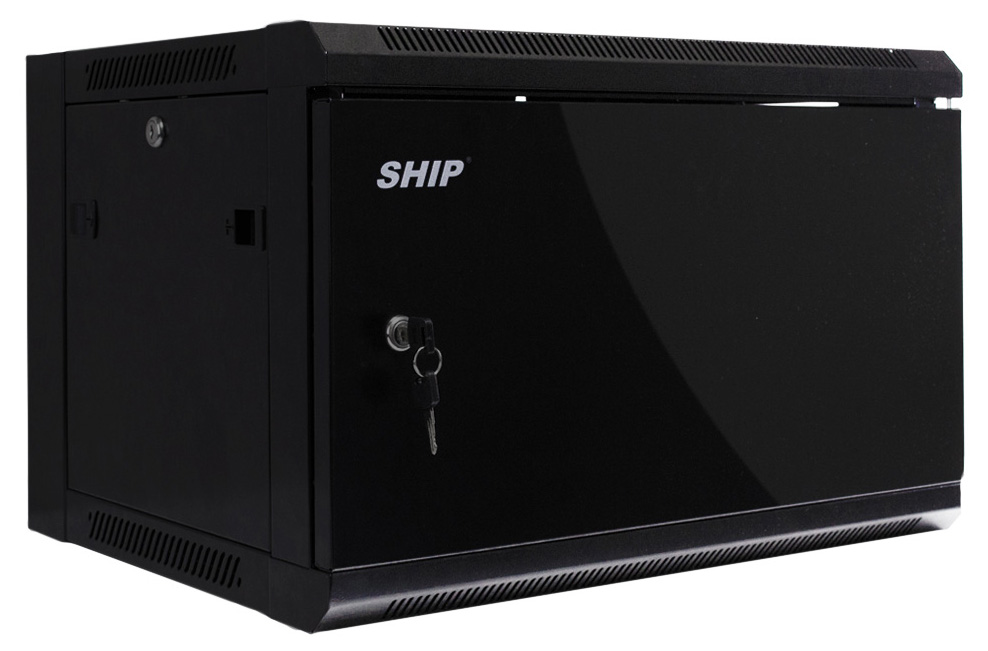

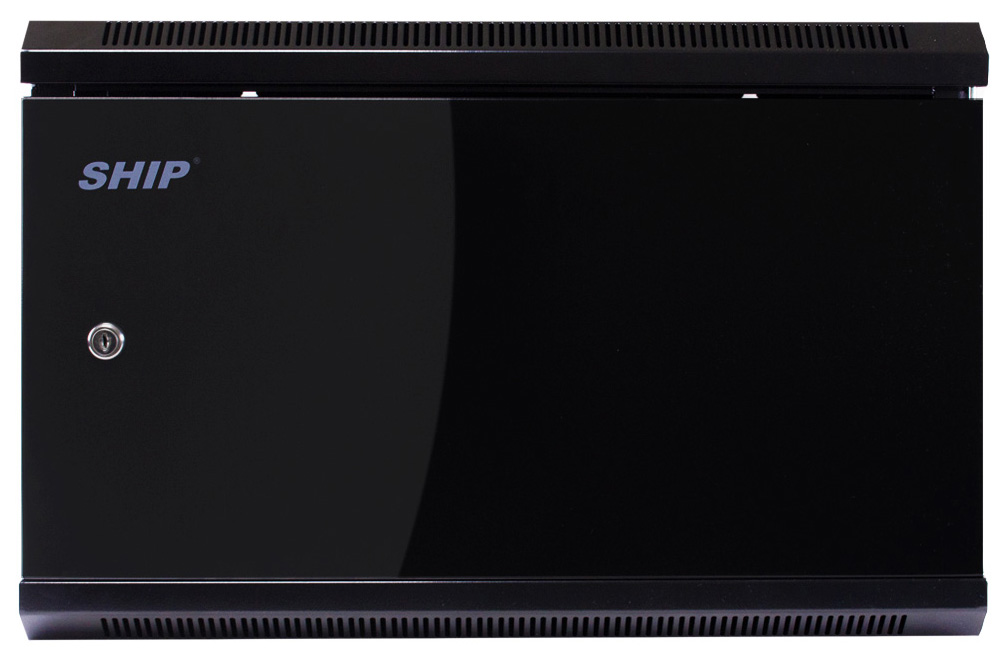

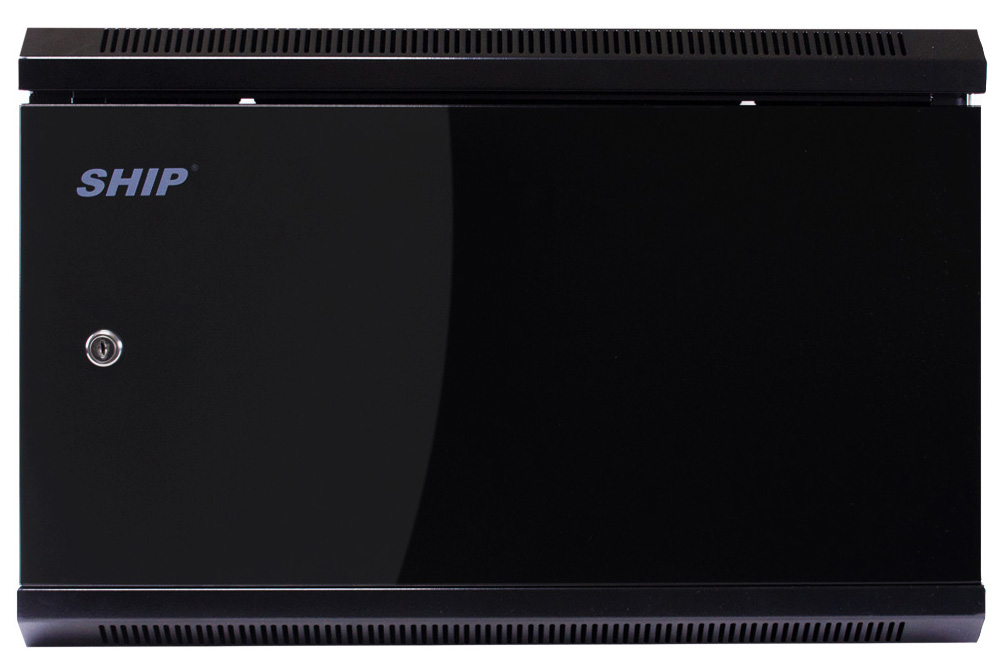

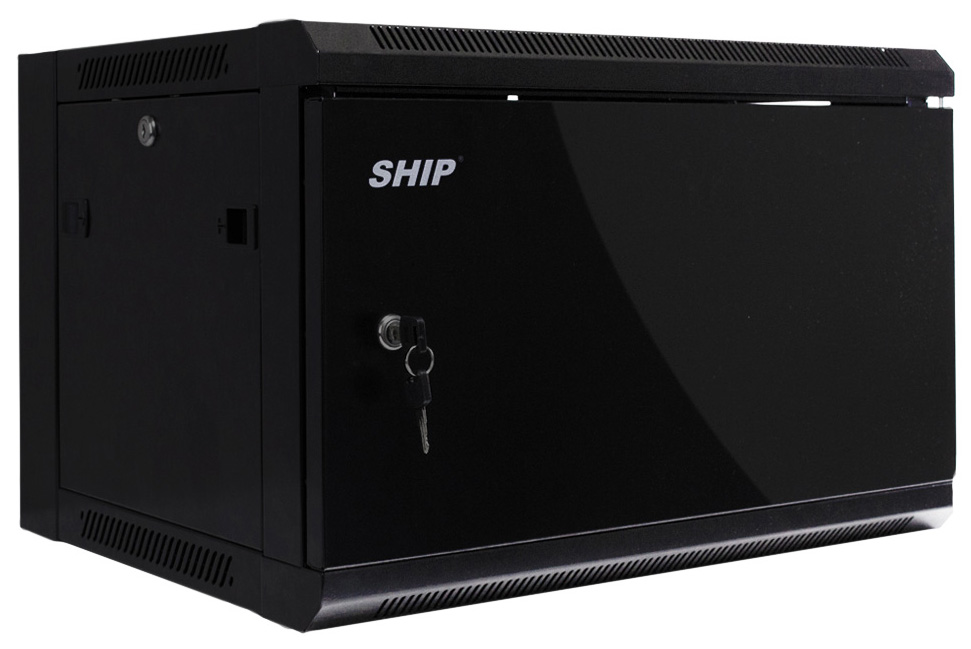

Настенные модели удобны для этажного кросса, небольшого офиса, магазина или узла видеонаблюдения. В них размещают патч-панели, компактные коммутаторы, маршрутизаторы и лёгкие устройства. Полноразмерный сервер или тяжёлый ИБП нельзя устанавливать только потому, что хватает U: необходимы достаточная глубина, четырёхточечное крепление, нагрузочная способность и безопасный монтаж на стену.

При настенной установке учитывают массу самого шкафа вместе со всем оборудованием и кабелями, материал стены, анкеры и расстояние от края конструкции. Гипсокартонная перегородка без закладной не является достаточным основанием. Расчёт крепления выполняет квалифицированный специалист с учётом фактической стены и требований производителя.

Напольные шкафы подходят для стоечных серверов, СХД, мощных коммутаторов и ИБП. Они могут устанавливаться на регулируемые опоры, колёса или цоколь, но допустимая статическая нагрузка и нагрузка при перемещении различаются. После позиционирования шкаф выравнивают, стабилизируют и при необходимости закрепляют по проекту.

Глубина шкафа и монтажных профилей

Наружная глубина 600, 800, 1000 или 1200 мм не показывает, сколько места останется между монтажными профилями и дверями. Производитель может указывать общую, полезную или регулируемую монтажную глубину. Для сервера нужны четыре профиля и совместимые телескопические направляющие; две передние точки крепления не рассчитаны на любой тяжёлый корпус.

К корпусной глубине оборудования добавляют место для задних разъёмов, радиуса изгиба кабелей, кабельного рукава, PDU и свободного открытия двери. Спереди оставляют зазор для ручек, фильтров и поступления воздуха. Если профили регулируются, проверяют диапазон их положения и не конфликтуют ли крепления с боковыми каналами.

Короткий сетевой шкаф может вместить коммутатор, но оказаться непригодным для сервера или ИБП. Слишком глубокий шкаф тоже требует проверки помещения, доставки и длины направляющих. Рабочую глубину выбирают по самому длинному устройству и его монтажному комплекту, а не по среднему значению.

Ширина 600 или 800 мм

Шкаф шириной около 600 мм экономит площадь и подходит для стандартного фронтального размещения. Более широкий корпус предоставляет пространство сбоку от 19-дюймовых профилей для вертикальных организаторов, больших кабельных жгутов и PDU. Это особенно полезно в сетевом шкафу с высокой плотностью портов.

Наружная ширина не меняет стандарт крепления оборудования, но влияет на маршруты кабелей, доступ к боковым панелям и расположение шкафов в ряду. До заказа сверяют план помещения, шаг фальшпола, ширину холодного и горячего проходов, возможность объединения шкафов и открывание дверей.

Допустимая нагрузка и центр тяжести

Паспортная нагрузка должна превышать суммарную массу серверов, ИБП, СХД, полок, PDU и кабелей. Не переносите значение одной серии на визуально похожую модель. Отдельно проверяют нагрузку на монтажные профили, полки, колёса и регулируемые опоры, а также допустимую массу при транспортировке уже укомплектованного шкафа.

Тяжёлые устройства размещают в нижней части, чтобы снизить риск опрокидывания. Сервер или ИБП выдвигают на направляющих только в соответствии с инструкцией и после стабилизации шкафа; одновременно выдвинутые тяжёлые блоки создают опасный момент. Колёса предназначены для позиционирования только в пределах разрешённой производителем массы и поверхности.

Нагрузка на пол зависит не только от общей массы, но и от площади и точек опоры. Для фальшпола, перекрытия и стойки с тяжёлыми ИБП или аккумуляторами требуется инженерная проверка. Шкаф не заменяет расчёт несущей способности помещения.

Стеклянная или перфорированная дверь

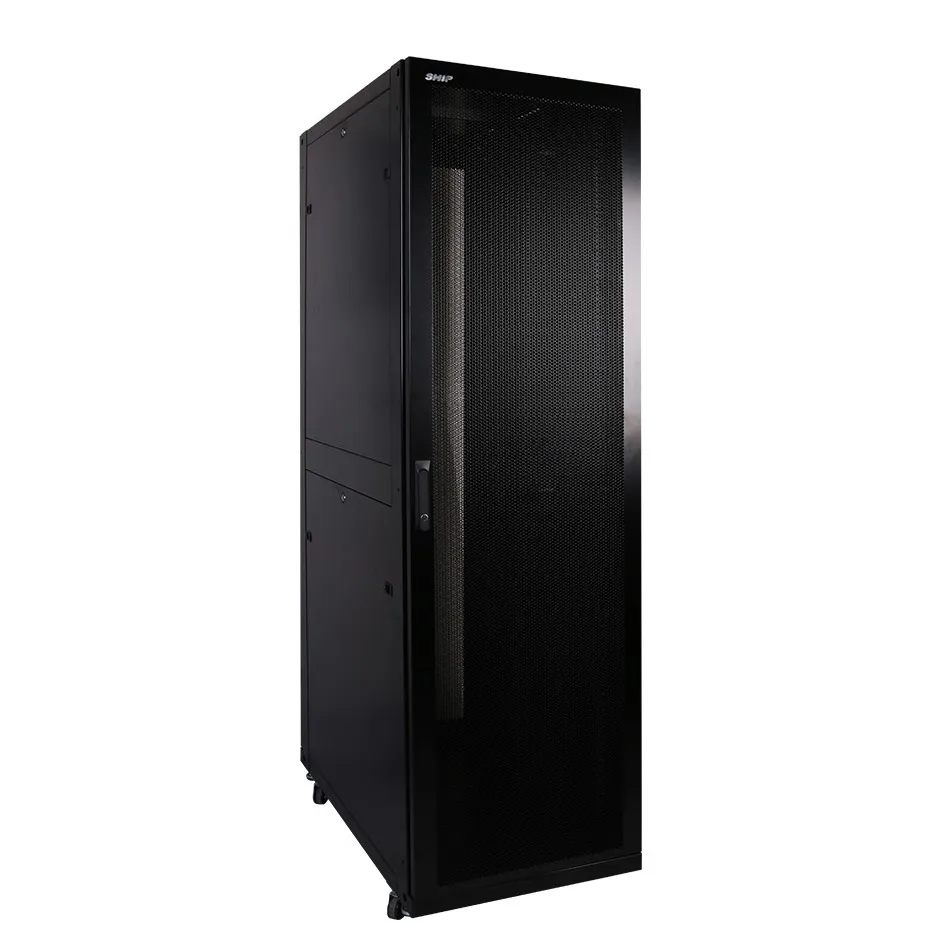

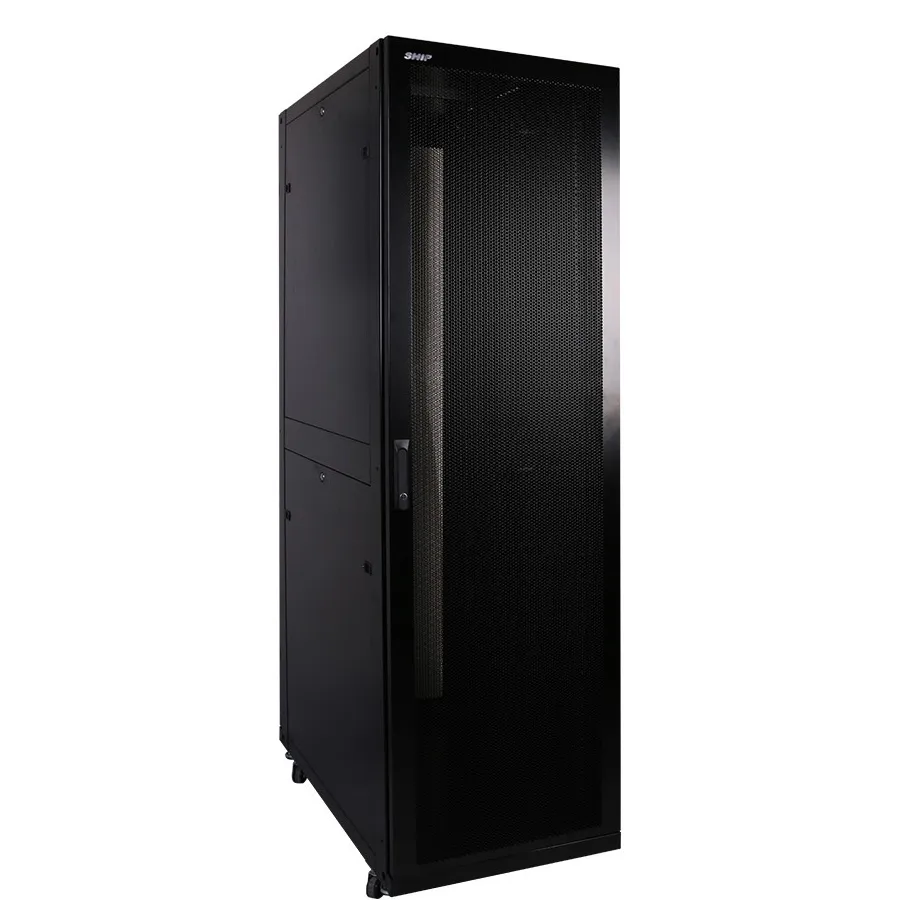

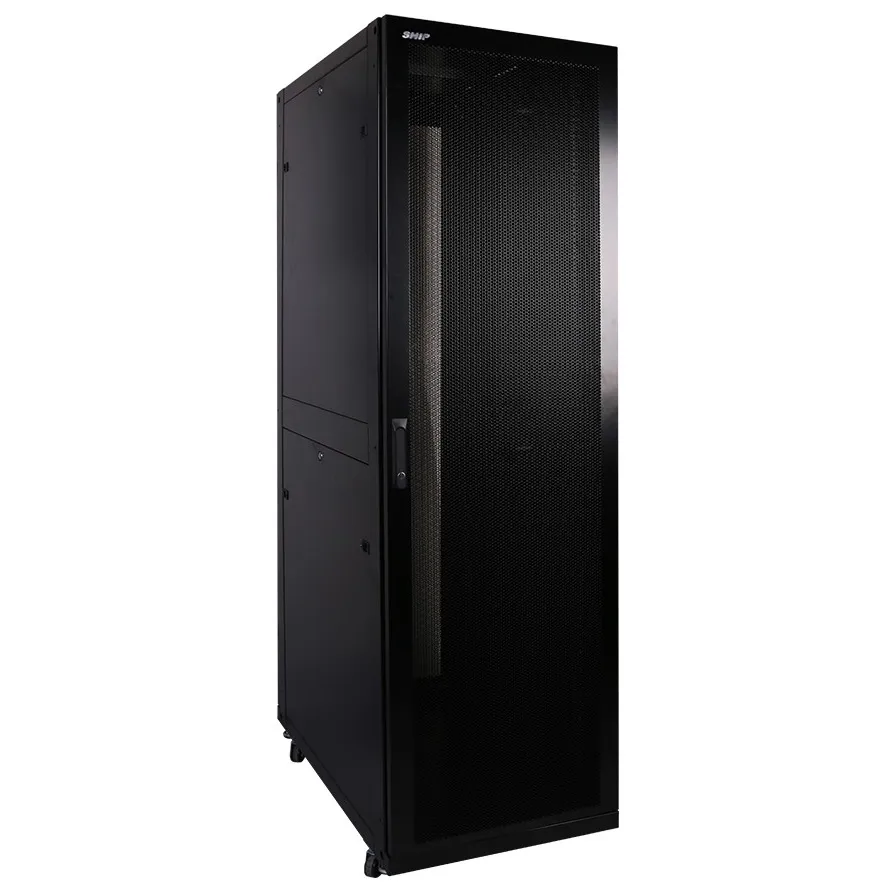

Перфорированная передняя и задняя двери подходят оборудованию с потоком воздуха спереди назад. Важны площадь перфорации, отсутствие препятствий и достаточный приток холодного воздуха в помещение. Двустворчатая задняя дверь уменьшает требуемую глубину прохода при обслуживании, но её наличие зависит от модели.

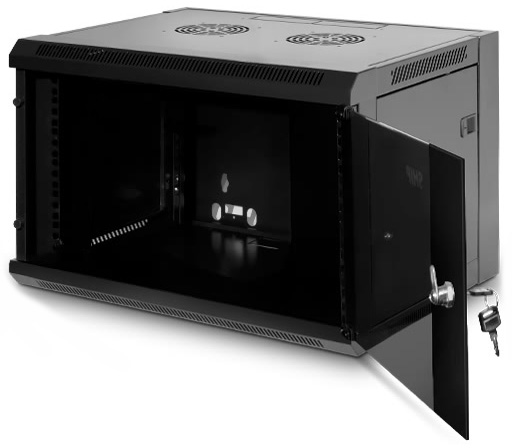

Стеклянная дверь удобна для обзора и может применяться с сетевым оборудованием небольшой тепловой плотности или при специально организованной вентиляции. Она не создаёт охлаждение сама по себе и способна ограничивать фронтальный поток серверов. Сочетание двери, вентиляторного модуля и климатической системы выбирают по тепловому расчёту.

Съёмные боковые панели упрощают монтаж, а замки ограничивают случайный доступ. В ряду объединённых шкафов боковые панели между корпусами могут не требоваться, но это зависит от проекта охлаждения и безопасности. Проверьте возможность перевесить двери, угол открытия и доступ к замкам в конкретном помещении.

Вентиляция и охлаждение

Вентиляторы в крыше не компенсируют перегретое помещение. Сначала считают суммарное тепловыделение оборудования и обеспечивают подачу холодного и удаление горячего воздуха. Для серверов типична схема спереди назад; смешивание потоков снижает эффективность охлаждения и создаёт горячие зоны.

В шкафу не оставляют свободные вертикальные щели на пути воздуха: заглушки и правильное положение профилей помогают предотвратить возврат горячего воздуха к входам серверов. Кабельные жгуты не должны перекрывать задние вентиляторы и выпуск. Температуру контролируют у входа оборудования, а не только по датчику на стене комнаты.

Высокая плотность мощности может потребовать перфорированных дверей, герметизации проходов, внутрядного или шкафного охлаждения. Для климатического шкафа проверяют реальную холодопроизводительность, диапазон наружной температуры, защиту от конденсата и отказоустойчивость. Название «климатический» не отменяет инженерный расчёт.

Питание, PDU и ИБП

Питание проектируют одновременно со шкафом. Rack PDU выбирают по числу и типу розеток, вилке и вводу, напряжению, фазности, току, допустимой мощности, способу монтажа и функциям мониторинга. Вертикальная PDU 0U экономит полезные юниты, но требует места сбоку или сзади и не должна мешать направляющим и горячей замене блоков питания.

Для оборудования с двумя блоками питания могут предусматриваться независимые линии A и B. Их не следует подключать к одной и той же точке отказа, если проект требует резервирования. ИБП подбирают по активной мощности, времени автономии, типу нагрузки и пусковым токам, а не по свободному месту в шкафу.

Металлические части шкафа, двери, панели и установленное оборудование соединяют и заземляют по документации и электротехническому проекту. Подключение распределительных устройств и стационарных линий должен выполнять квалифицированный электрик. Использование бытового удлинителя вместо рассчитанной PDU небезопасно.

Кабели и обслуживание

До монтажа определяют, входят ли кабели сверху, снизу или через фальшпол. Силовые и информационные линии разводят раздельно, медные и оптические трассы укладывают с допустимым радиусом изгиба и защитой от острых кромок. Кабель не должен держаться на разъёме или блокировать замену устройства.

Горизонтальные и вертикальные организаторы упрощают прослеживаемость соединений. Каждый кабель маркируют с двух сторон, а схему портов и питания сохраняют в документации. Небольшой запас длины нужен для обслуживания, но большие петли ухудшают воздушный поток и доступ.

Для выдвижного сервера используют совместимый кабельный рукав или предусмотренный маршрут. Проверьте, можно ли заменить блоки питания, вентиляторы и накопители без демонтажа соседнего оборудования. Рабочее пространство перед и за шкафом должно обеспечивать открытие дверей и безопасное извлечение самого глубокого устройства.

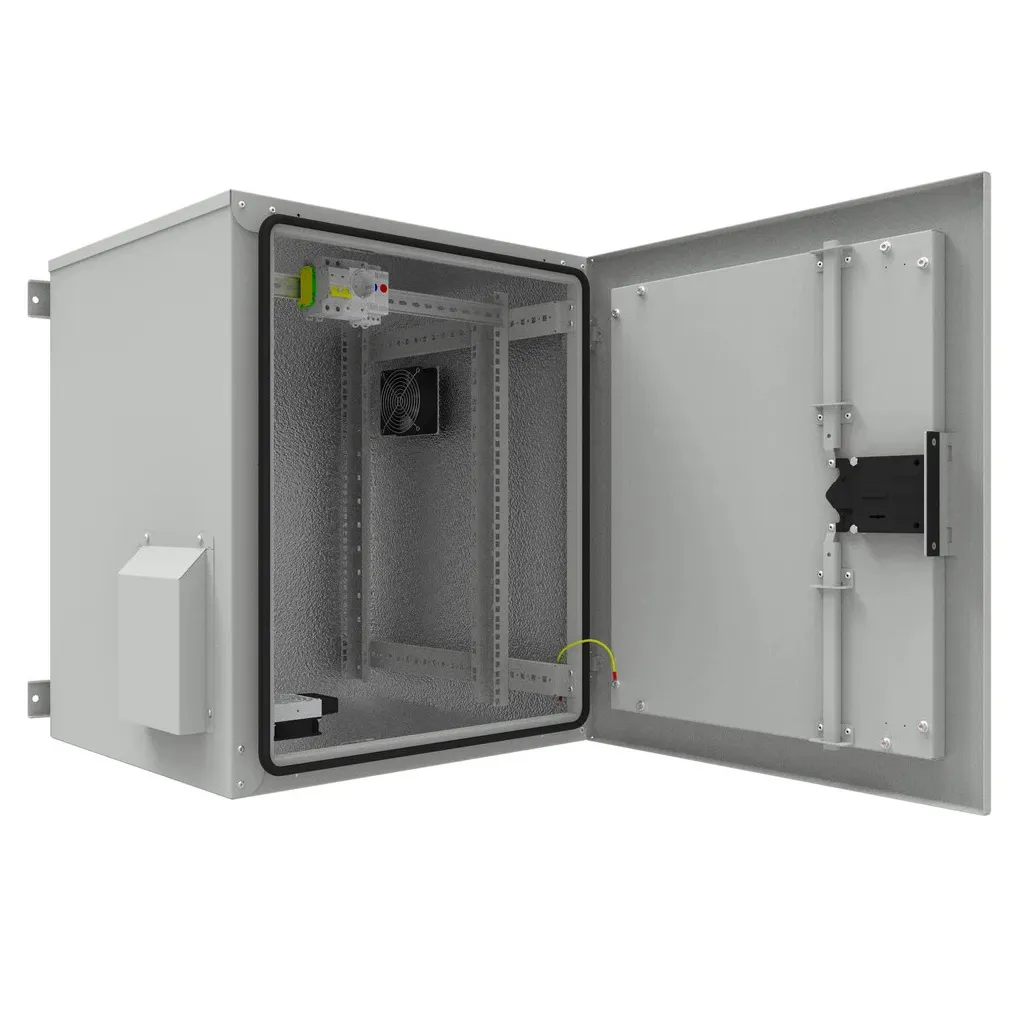

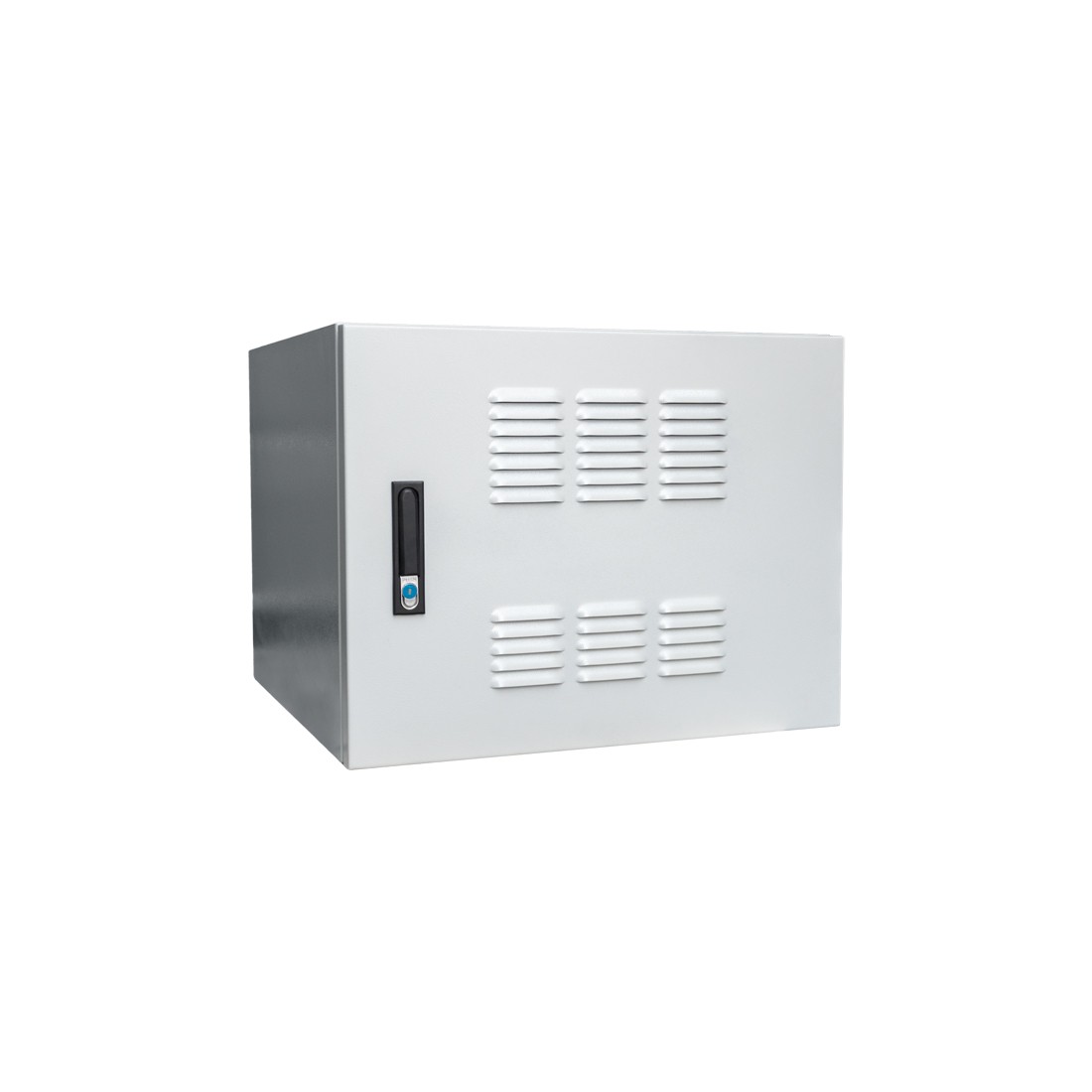

IP, пыль, влага и уличная установка

Обычный внутренний серверный шкаф не предназначен для улицы только потому, что у него металлический корпус. Для незащищённой среды нужны подтверждённые IP, материал и покрытие, герметичные кабельные вводы, защита замков, допустимый диапазон температуры и влажности, а также меры против конденсата и перегрева на солнце.

Фильтр уменьшает попадание пыли, но создаёт сопротивление потоку и требует обслуживания. В агрессивной среде учитывают коррозию, осадки, ветер, обледенение и несанкционированный доступ. Обогреватель, вентилятор или кондиционер должны управляться по проекту и иметь отвод конденсата, если он образуется.

Степень IP относится к конкретной собранной конфигурации. Вырезание дополнительных отверстий, неподходящий ввод или открытая дверь могут нарушить защиту. Уличный и климатический шкаф устанавливают специалисты с соблюдением требований производителя и местных норм.

Аксессуары и комплектность

Комплектация разных шкафов заметно отличается. Монтажные профили, боковые панели, цоколь, колёса, опоры, заземляющий комплект, вентиляторы, полки, PDU, щёточные вводы и крепёж могут входить в поставку или заказываться отдельно. Перечень подтверждают по точному артикулу, а не по фотографии.

Полки нужны для оборудования без стоечных креплений, но их глубина, тип фиксации и нагрузка должны соответствовать шкафу. Для тяжёлых устройств предпочтительны четыре точки опоры или фирменные направляющие. Консольная полка с креплением только спереди имеет ограниченную грузоподъёмность.

Вентиляторные блоки, фальш-панели, PDU, кабельные организаторы, комплекты объединения, заземление и замки подбирают в разделе «Аксессуары для шкафов и стоек». Даже при одинаковых габаритах отверстия и точки крепления разных серий могут не совпасть.

Доставка шкафа и подготовка помещения

Полноразмерный шкаф может поставляться собранным, частично разобранным или на паллете. До заказа уточните упаковочные габариты и массу, возможность снять двери и панели, требования к вертикальной транспортировке и допустимость перевозки с установленным оборудованием. Обычный пассажирский лифт и дверной проём могут оказаться недостаточными.

Маршрут доставки измеряют полностью: вход в здание, рампу, пороги, лестницы, лифт, повороты коридора и дверь серверной. Для разгрузки тяжёлой модели могут потребоваться гидравлическая тележка, подъёмное оборудование и несколько специалистов. Зону установки освобождают заранее, а пол и точки электропитания готовят по проекту.

После сборки шкаф выравнивают, фиксируют профили, проверяют диагонали, замки, двери, панели, заземляющие перемычки и маркировку U. Тяжёлые устройства монтируют снизу вверх. Систему вводят в эксплуатацию только после проверки питания, охлаждения, кабелей и безопасного доступа.

Чек-лист перед покупкой

• тип: настенный, напольный, открытая стойка, климатический или уличный шкаф;
• стандарт 19″ и совместимость монтажных отверстий;
• нужное количество U с резервом на рост и обслуживание;
• наружные габариты и полезная монтажная глубина;
• диапазон регулировки четырёх вертикальных профилей;
• совместимость с направляющими самого глубокого сервера;
• допустимая статическая и транспортная нагрузка с запасом;
• несущая способность пола, стены, опор, колёс и полок;
• перфорированные или стеклянные двери и направление воздушного потока;
• расчёт тепловыделения, вентиляции и охлаждения помещения;
• PDU, ИБП, резервные линии питания и заземление;
• верхний или нижний ввод и раздельные маршруты кабелей;
• полки, заглушки, организаторы, вентиляторы и крепёж по точной серии;
• замки, съёмные панели и требования физической безопасности;
• IP и климатические условия, если шкаф устанавливается вне серверной;
• упаковочные габариты, масса, разгрузка и весь маршрут доставки.

Покупка серверного шкафа в ANTS.KZ

Для подбора сообщите менеджеру перечень оборудования с U, глубиной и массой, требуемый запас, место установки, максимальные габариты проходов, способ ввода кабелей и планируемую тепловую нагрузку. Укажите предпочтения по дверям, боковым панелям, колёсам, опорам, PDU, полкам, вентиляции и защите IP. Цена, наличие, срок поставки и комплектация подтверждаются по конкретному артикулу.

Магазин ANTS.KZ находится по адресу: г. Алматы, ул. Курмангазы, 177А, офис 1. График работы: понедельник–пятница с 09:00 до 19:00, суббота и воскресенье — выходные. Связаться с магазином можно по телефону +7 (707) 658-50-55, по электронной почте info@ants.kz или через WhatsApp +7 (707) 017-85-84. Актуальные реквизиты и схема проезда размещены на странице «Контакты».

Доставка по Алматы стоит 2 000 ₸ и выполняется пять дней в неделю с 10:00 до 18:00. Для крупногабаритного или тяжёлого шкафа заранее согласуйте возможность перевозки, разгрузку, подъём, упаковку и стоимость дополнительных работ. Отправка в другие города Казахстана осуществляется транспортной компанией после 100% предоплаты; услуги перевозчика оплачиваются отдельно, наложенного платежа нет. Подробности представлены в разделе «Доставка».

Оплатить заказ можно наличными, переводом на Kaspi Gold, по счёту или банковским переводом. При оплате картами Visa и MasterCard действует комиссия 3%; расчёты проводятся в тенге. Условия указаны на странице «Оплата». Обмен или возврат товара надлежащего качества возможен в течение 14 календарных дней, если товар не использовался и сохранены товарный вид, потребительские свойства, упаковка, пломбы и ярлыки. Не собирайте шкаф и не устанавливайте оборудование, если планируете вернуть его как товар надлежащего качества. Полные условия и ограничения опубликованы в разделе «Возврат и обмен».

Частые вопросы

Какой серверный шкаф выбрать для офиса?

Для патч-панели и компактного коммутатора может подойти настенная модель. Для серверов, СХД или тяжёлого ИБП обычно нужен глубокий напольный шкаф с четырьмя профилями и рассчитанной нагрузкой.

Что означает 42U?

Это высота полезного монтажного пространства. Один U равен 44,45 мм. Наружная высота шкафа больше и проверяется отдельно.

Сколько U оставить в запасе?

Зависит от плана развития. Резерв должен покрывать новые устройства, кабельные организаторы, PDU и требования к воздушному потоку, а не выбираться произвольно.

Подойдёт ли шкаф глубиной 600 мм для сервера?

Не обязательно. Сверьте корпусную и монтажную глубину сервера, направляющие, задние разъёмы, радиус кабелей и положение дверей.

Чем полезная глубина отличается от наружной?

Наружная описывает корпус целиком, а полезная — пространство для оборудования и профилей. Эти значения могут заметно различаться.

Что лучше: ширина 600 или 800 мм?

600 мм экономит площадь, 800 мм даёт больше бокового места для кабельных каналов и вертикальных PDU. Выбор зависит от плотности соединений и помещения.

Можно ли установить сервер в настенный шкаф?

Только если глубина, четыре точки крепления, направляющие, нагрузка шкафа и стены, охлаждение и документация прямо допускают такую установку.

Стеклянная дверь подходит для серверов?

Только при рассчитанном воздушном потоке. Для серверов с фронтальным забором воздуха чаще выбирают перфорированную переднюю дверь.

Нужны ли вентиляторы в крыше?

Не всегда. Они помогают только в подходящей схеме и не заменяют охлаждение помещения. Решение принимают по тепловой нагрузке и направлению потоков.

Можно ли ставить ИБП в верхней части?

Тяжёлое оборудование обычно размещают внизу для устойчивости, если производитель не требует иного. Также проверяют направляющие, полку, вентиляцию и нагрузку пола.

Что такое статическая и динамическая нагрузка?

Статическая относится к установленному шкафу, динамическая или транспортная — к перемещению. Допустимые значения могут отличаться и указываются производителем.

Входит ли PDU в комплект?

Не всегда. Комплектация зависит от артикула; PDU, полки, вентиляторы, цоколь, колёса и крепёж могут заказываться отдельно.

Подходит ли обычный шкаф для улицы?

Нет. Требуются подтверждённые IP, климатический диапазон, герметичные вводы, защита от конденсата, нагрева, коррозии и осадков.

Нужно ли заземлять серверный шкаф?

Да, металлические части и установленное оборудование соединяют по документации и электротехническому проекту. Работы выполняет квалифицированный специалист.

Какие данные отправить для подбора?

Перечень устройств с U, глубиной и массой, схему питания и кабелей, тепловую нагрузку, место установки, размеры проходов и требуемые аксессуары.
