Электрический щит выбирают по назначению схемы, способу монтажа, числу и типу устанавливаемых аппаратов, габаритам, материалу корпуса и условиям эксплуатации. Для модульной автоматики важны количество мест на DIN-рейке и число рядов, а для контакторов, блоков питания, клемм и другого оборудования — полезный объём, монтажная панель и возможность организовать проводку. Степень IP должна соответствовать пыли, влаге и месту установки.
В категории ANTS представлены металлические электрические щиты, пластиковые распределительные боксы, навесные и встраиваемые исполнения, а также пылевлагозащищённые корпуса. Многие позиции являются пустыми корпусами: автоматы, клеммы, шины, счётчики и другие компоненты могут не входить в комплект. Перед заказом сверяйте артикул, размеры и комплектацию карточки товара с проектом электроустановки.
Если нужно купить электрический щиток в Алматы для квартиры, дома, офиса, мастерской или системы управления, сначала подготовьте однолинейную схему и перечень оборудования. Подбор, сборку и монтаж должен выполнять квалифицированный электрик: ошибка в компоновке, защите, заземлении или кабельных вводах создаёт риск поражения током, перегрева и пожара.
Какой электрический щит выбрать
| Задача | Подходящее исполнение | Что проверить |
|---|---|---|
| Квартирный щит после чистовой отделки | Навесной модульный бокс | Число модулей, глубину, ввод кабеля, дверь, шины PE/N и размеры места установки |
| Скрытый монтаж в подготовленной нише | Встраиваемый распределительный щит | Монтажные размеры ниши, материал стены, глубину, способ фиксации и отделку |
| Гараж, мастерская или влажная зона | Пылевлагозащищённый щит с подходящим IP | Допустимое место эксплуатации, кабельные вводы, уплотнения, температуру и стойкость материала |
| Автоматика и немодульное оборудование | Металлический или пластиковый корпус с монтажной панелью | Полезные габариты, массу компонентов, крепление, охлаждение, вводы и защитное соединение |
| Щит с большим числом групп | Многорядный модульный корпус с запасом места | Компоновку по схеме, ширину аппаратов, разводку проводников и возможность обслуживания |
Что представляет собой электрический щит

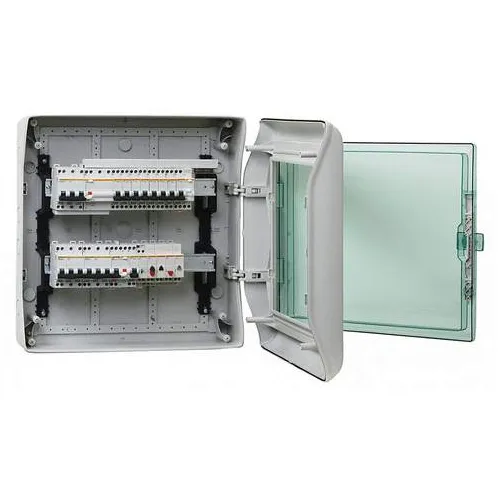

Электрический щит — это корпус для размещения, соединения и защиты компонентов распределения и управления электроэнергией. Внутри могут находиться автоматические выключатели, УЗО или дифавтоматы, контакторы, реле, счётчики, клеммные блоки, шины и устройства защиты от перенапряжений. Фактический состав определяет проект.
Пустой электрощиток сам по себе не защищает проводку от перегрузки, короткого замыкания или утечки тока. Эти функции выполняют правильно выбранные и подключённые аппараты. Корпус обеспечивает их размещение и заявленную производителем степень защиты только при соблюдении условий сборки и монтажа.
Навесной или встраиваемый щит

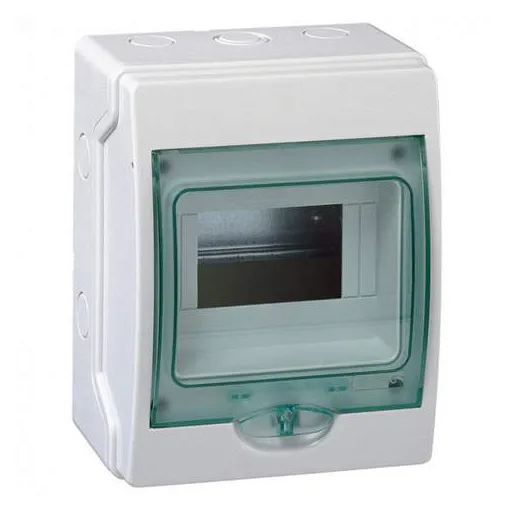

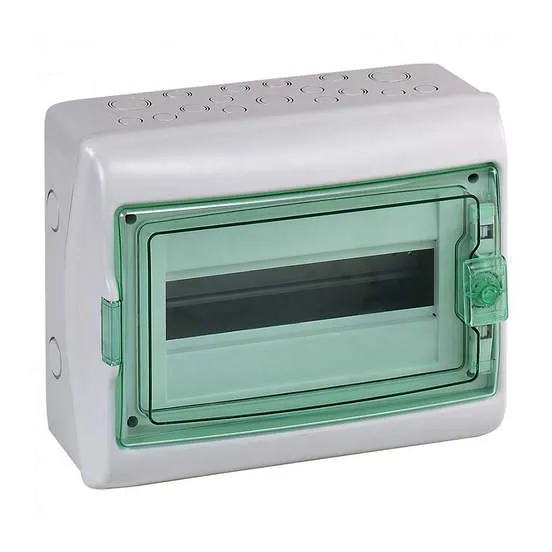

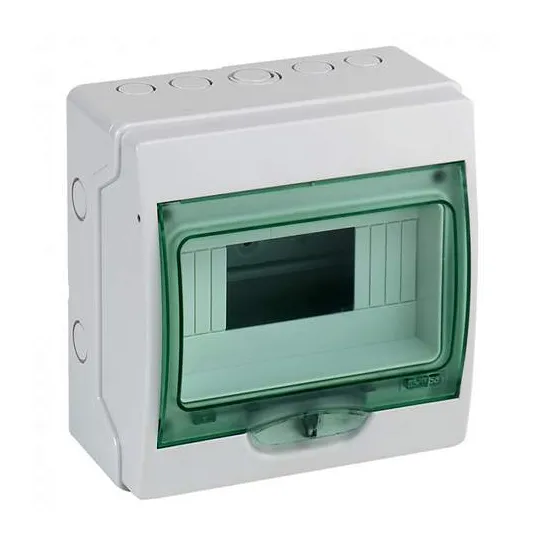

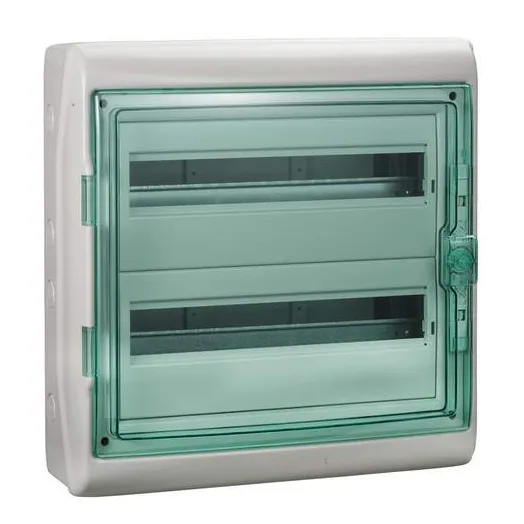

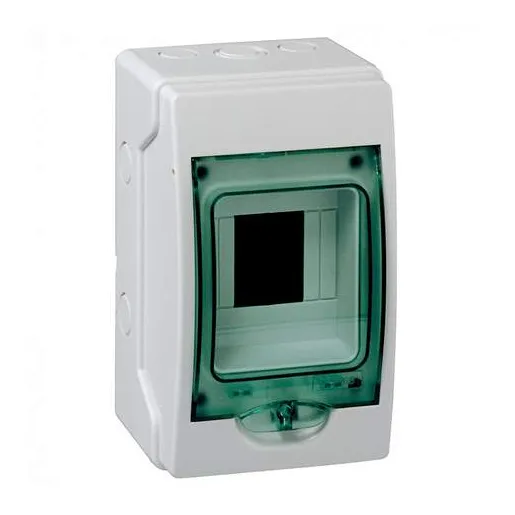

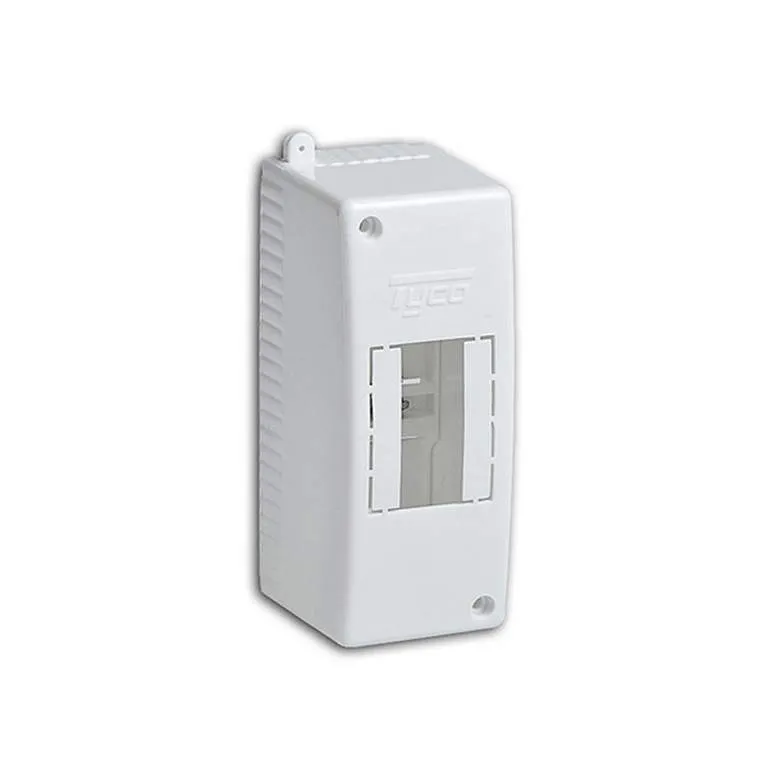

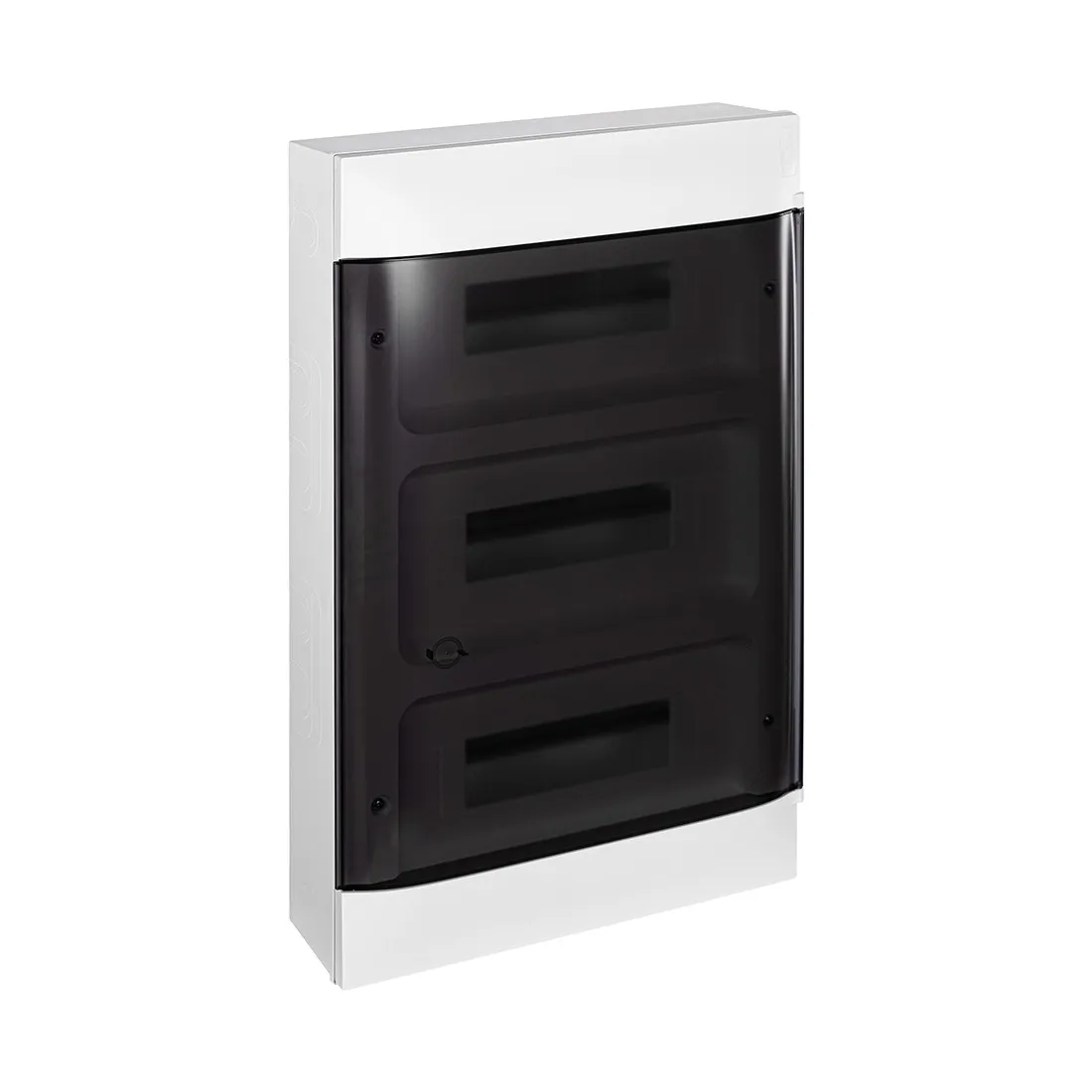

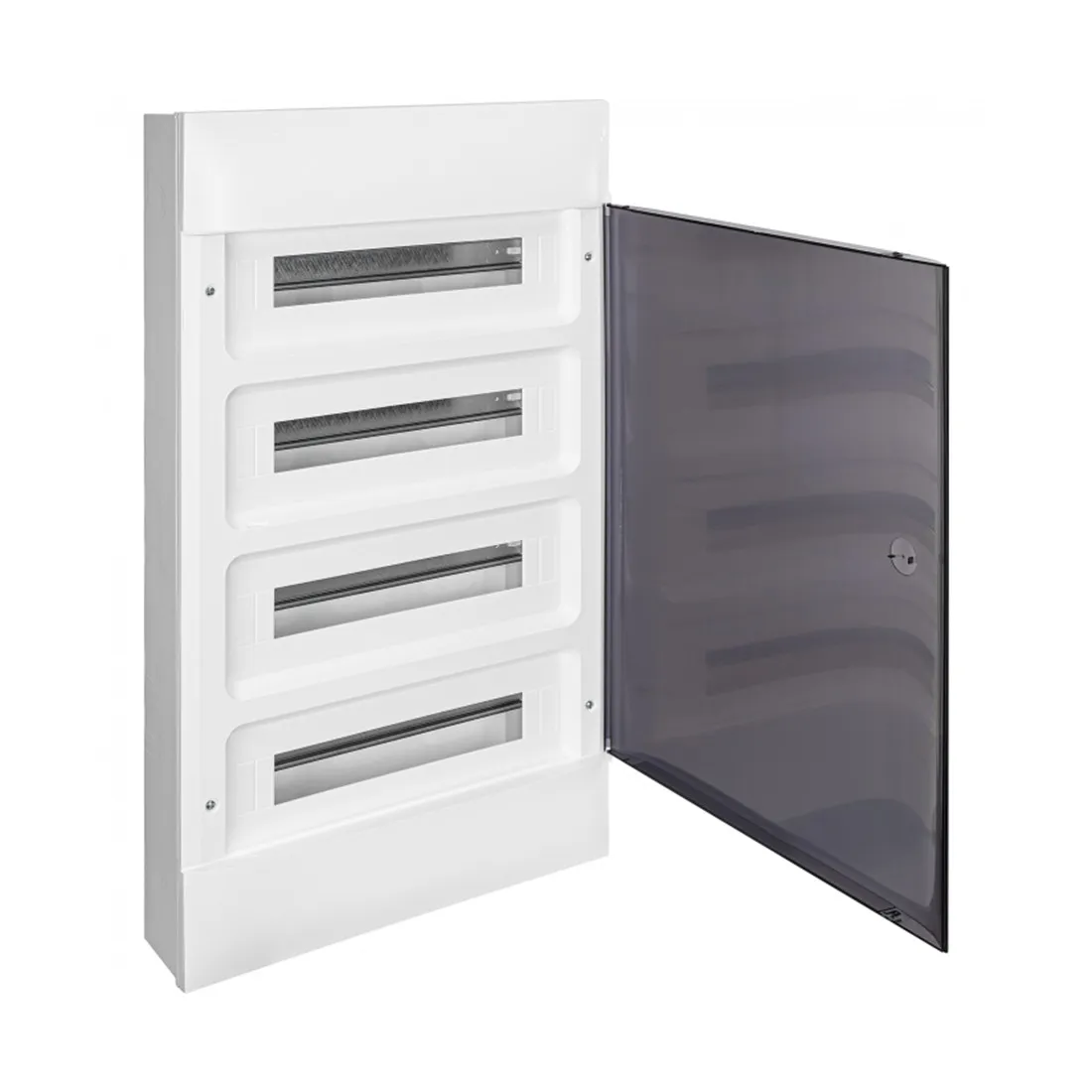

Навесное исполнение
Навесной щит крепится на поверхность стены. Такой вариант удобен при открытой проводке, реконструкции, монтаже в техническом помещении или там, где нельзя подготовить нишу. До покупки учитывают внешние габариты, глубину, направление открывания двери и место для ввода кабелей. Выступающий корпус должен оставаться доступным, но не мешать проходу и эксплуатации помещения.

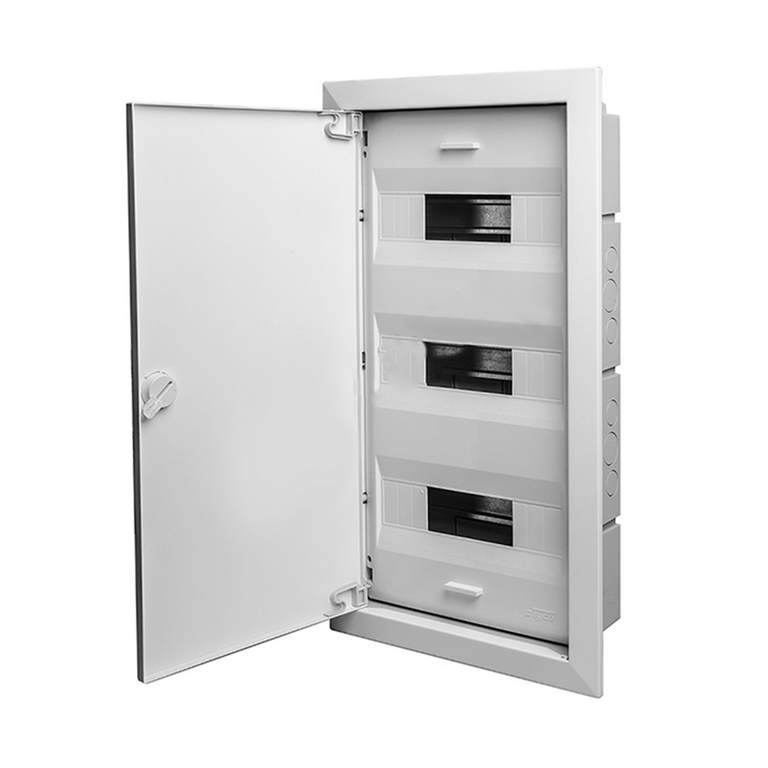

Встраиваемое исполнение
Встраиваемый электрощит устанавливается в заранее подготовленную нишу и меньше выступает из стены. Выбирать его нужно до завершения отделки: монтажные размеры основания отличаются от наружных размеров рамки. Важны материал и толщина стены, допустимость устройства ниши, глубина корпуса и маршрут кабелей. Нельзя заменять навесную модель встраиваемой только из-за сходных лицевых размеров.
Количество модулей и рядов
Модульное место обычно соотносится со стандартной шириной устройства на DIN-рейке, однако один аппарат может занимать один, два, три, четыре и более модулей. Поэтому размер щита считают по перечню конкретных устройств, а не по числу отходящих линий. Трёхфазные автоматы, УЗО, контакторы, реле контроля, счётчики и блоки питания часто шире однополюсного автомата.
К полученной компоновке проектировщик добавляет обоснованный резерв для разделения групп, прокладки и изгиба проводников, маркировки, установки шин и будущего расширения. Универсальной формулы запаса нет: слишком тесный корпус затрудняет обслуживание и может ухудшать тепловой режим, а большой щит должен физически помещаться на объекте. Число рядов выбирают вместе с расположением вводных, защитных и управляющих аппаратов.
Металлический или пластиковый корпус
| Материал | Особенности | Что важно при монтаже |
|---|---|---|

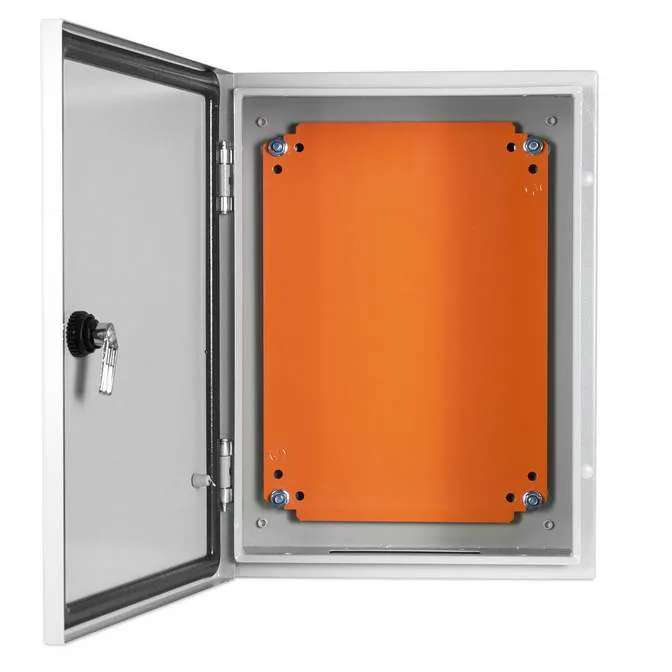

| Металл | Жёсткий корпус, удобен для крупных щитов, монтажных панелей и оборудования с заметной массой | Защитное соединение корпуса и двери, качество покрытия, вводы, замок, коррозионная стойкость и масса |
| Пластик | Не проводит ток как металл, подходит для компактных модульных боксов; характеристики зависят от состава материала | Класс электрической защиты, огнестойкость, УФ- и температурная стойкость, допустимое место применения |
Материал нельзя оценивать отдельно от конструкции и документации. Металлический корпус не становится безопасным без правильного защитного соединения, а любой пластиковый бокс нельзя автоматически считать пригодным для улицы или пожароопасной среды. Сравнивайте степень IP, механическую стойкость IK, температурный диапазон, класс защиты и сертификаты конкретной модели.
Как понимать степень защиты IP
В обозначении IP первая цифра характеризует защиту от доступа к опасным частям и проникновения твёрдых предметов, вторая — от воды. Например, более высокий индекс может быть нужен в пыльном цехе, гараже, подвале или на открытой площадке. Однако сравнивать корпуса только по одной цифре недостаточно: условия должны соответствовать документации производителя.
Маркировка IP65 или IP66 не означает, что щит можно без дополнительных проверок установить в любом месте под дождём. Необходимо учесть наружное применение, ультрафиолет, отрицательную и положительную температуру, конденсат, коррозионную среду, давление струи, положение корпуса и способ ввода кабелей. Неподходящие отверстия, сальники или незакрытые вводы могут снизить защиту собранного изделия.
Код IK относится к стойкости корпуса к механическим ударам и не заменяет IP. Если щит расположен в проходе, производственной зоне или доступен посторонним, дополнительно оценивают ударопрочность, наличие замка и возможность ограничить доступ.
Габариты, глубина и полезное пространство
Для модульного щита проверяют число рядов, длину DIN-реек и глубину до дверцы. Для корпуса с монтажной панелью важны не только наружные размеры, но и полезная высота, ширина и глубина после установки панели, петель, замка и уплотнений. Оборудование не должно упираться в дверь или мешать прокладке проводников.
В проекте учитывают минимальные радиусы изгиба кабеля, место для кабельных каналов и клемм, разделение силовых и управляющих цепей, доступ к зажимам, маркировку и отвод тепла. Суммарные тепловыделения аппаратов сравнивают с допустимым режимом корпуса. Герметичный щит защищает от внешней среды, но одновременно хуже отдаёт тепло, поэтому вентиляцию или климатическое оборудование рассчитывают отдельно.
Комплектация и совместимость
Одинаковые по размеру корпуса могут поставляться в разной комплектации. В набор могут входить DIN-рейки, монтажная панель, защитная лицевая панель, шины PE и N, заглушки свободных модулей, кабельные вводы, замок и крепёж — либо часть этих компонентов нужно покупать отдельно. Проверяйте описание конкретного артикула, а не только фотографию.
- соответствует ли DIN-рейка и её длина выбранным аппаратам;
- есть ли подходящие места для нулевых и защитных шин;
- совместимы ли двери, замки, панели, заглушки и вводы с серией корпуса;
- допустимы ли сечение и количество вводимых кабелей;
- можно ли изменить направление открывания двери;
- сохраняется ли заявленный IP после установки аксессуаров;
- предусмотрено ли защитное соединение металлических частей.
Шины, панели и другие аксессуары разных серий могут не совпадать по креплению и размерам даже у одного производителя. Совместимость подтверждают по каталогу или паспорту.
Выбор по месту применения
Для квартиры или частного дома
Квартирный щиток подбирают после разделения проводки на группы и выбора защитных аппаратов. Учитывают однофазный или трёхфазный ввод, отдельные линии мощных потребителей, размеры УЗО и реле, резерв, доступ к органам управления и возможность подписать каждую цепь. В жилом интерьере часто выбирают встраиваемый корпус, а при ремонте без ниши — навесной.
Для офиса и коммерческого помещения
Важны достаточное число групп, разделение освещения, розеток, климатической и компьютерной техники, возможность быстрого обслуживания и ограничение доступа. Для установки в общедоступной зоне проверяют замок и механическую стойкость. При резервном питании место предусматривают и для коммутационных аппаратов по проекту.
Для гаража, мастерской и улицы
Нужны характеристики, соответствующие фактической среде: пыли, влажности, температуре, конденсату, ультрафиолету и вероятным ударам. Уличное применение должно быть прямо разрешено производителем. Один высокий IP не подтверждает устойчивость ко всем климатическим воздействиям.
Для автоматики
Корпус с монтажной панелью выбирают по схеме размещения контакторов, реле, контроллеров, блоков питания, клемм и кабельных каналов. Рассчитывают тепловыделение, электромагнитную совместимость, разделение силовой и сигнальной части, ввод кабелей и доступ для диагностики.
Что проверить перед покупкой
- Назначение: модульное распределение, учёт электроэнергии, управление или автоматизация.
- Тип монтажа: навесной либо встраиваемый, а также точные размеры места установки.
- Материал корпуса, допустимую нагрузку и способ крепления.
- Количество модулей и рядов либо полезные размеры монтажной панели.
- Степени IP и IK, температурный диапазон и допустимость наружного применения.
- Тип двери, обзор аппаратов, возможность запирания и удобство обслуживания.
- Расположение и герметизацию кабельных вводов.
- Наличие DIN-реек, шин, панели, заглушек, замка и крепежа в комплекте.
- Совместимость всех аксессуаров по серии и точному артикулу.
- Паспорт, сертификаты и требования производителя к сборке.
Типичные ошибки
- Покупать корпус до подготовки схемы и перечня аппаратов.
- Считать число линий равным требуемому числу модулей.
- Выбирать щит без резерва для проводки, шин и обслуживания.
- Путать наружные габариты встраиваемого щита с размерами ниши.
- Считать любой корпус с высоким IP пригодным для улицы.
- Не проверять комплектацию и совместимость аксессуаров.
- Сверлить дополнительные отверстия без оценки влияния на IP и конструкцию.
- Устанавливать металлический щит без предусмотренного проектом защитного соединения.
- Самостоятельно собирать и подключать щит без квалификации.
Монтаж и безопасная эксплуатация
Проектирование, сборку, испытания и подключение электрического щита поручайте квалифицированному специалисту. Работы связаны с опасным напряжением и требуют соблюдения действующих норм, схемы, инструкций производителей и мер защиты. Не переделывайте корпус, не меняйте аппараты и не выполняйте подключение под напряжением самостоятельно.
Дверь должна открываться свободно, маркировка цепей — читаться, а органы управления — оставаться доступными уполномоченным лицам. Запах гари, треск, искрение, потемнение, оплавление, вода внутри, повреждённая дверь или заметный нагрев требуют отключения объекта безопасным способом и проверки электриком. Закрашивать вентиляцию, блокировать дверь или хранить внутри посторонние предметы нельзя.
Покупка электрических щитов в ANTS.KZ
Чтобы менеджер помог найти нужную позицию, подготовьте точный артикул либо параметры из проекта: тип монтажа, материал, размеры, количество модулей и рядов, IP, вариант двери и требуемую комплектацию. Характеристики конкретного товара сверяйте с карточкой и документацией производителя до оплаты и монтажа.
Магазин ANTS находится по адресу: г. Алматы, ул. Курмангазы, 177А, офис 1. График работы: понедельник–пятница с 09:00 до 18:00, суббота и воскресенье — выходные. Телефон: +7 (707) 658-50-55. Написать в WhatsApp: +7 (707) 017-85-84. Дополнительные сведения указаны на странице контактов.
Доставка
Курьерская доставка по Алматы стоит 2 000 ₸ и выполняется пять дней в неделю с 10:00 до 18:00. В другие города Казахстана ANTS отправляет заказы транспортной компанией после 100% предоплаты; услуги перевозчика оплачиваются отдельно, наложенного платежа нет. Актуальные условия размещены на странице доставки.
Оплата
Доступны наличный расчёт, перевод через Kaspi Gold, безналичная оплата по счёту и банковские карты Visa или MasterCard с комиссией 3%. Расчёты проводятся в тенге. Подробности опубликованы на странице оплаты.
Возврат и обмен
Товар надлежащего качества можно вернуть или обменять в течение 14 календарных дней, если он не использовался и сохранены товарный вид, потребительские свойства, упаковка, пломбы и фабричные ярлыки. До сборки и сверления корпуса проверьте артикул, размеры, внешний вид и комплектацию. Полные условия указаны на странице возврата и обмена.
Смежные категории
- Распределительные щиты и счётчики электроэнергии — родительский раздел оборудования для распределения и учёта.
- Аксессуары для электрических щитов — совместимые элементы для комплектации и организации корпуса.
- Автоматические выключатели — аппараты защиты линий от перегрузки и короткого замыкания.
- Счётчики электроэнергии — приборы учёта, которые выбирают и устанавливают по требованиям проекта.
- Силовые кабели — проводники, параметры которых учитывают при проектировании распределения и защиты.
Частые вопросы
Какой электрический щит лучше для квартиры?
Тот, который соответствует проекту по способу монтажа, числу модулей, глубине, шинам, условиям среды и резерву. Встраиваемый корпус обычно менее заметен, а навесной проще установить при готовой отделке или открытой проводке.
Сколько модулей должно быть в щитке?
Нужно сложить фактическую ширину всех аппаратов по схеме и добавить место для разводки, маркировки и обоснованного резерва. Число групп не равно числу модулей, поскольку многополюсные и дополнительные устройства занимают несколько мест.
Подходит ли IP65 для установки на улице?
Не всегда. Помимо IP проверяют прямое разрешение производителя на наружный монтаж, УФ- и температурную стойкость, конденсат, коррозию, положение корпуса и герметичность кабельных вводов.
Что входит в комплект электрического щита?
Комплектация зависит от артикула. Корпус может поставляться с DIN-рейками, панелью, шинами, заглушками, замком и крепежом либо без части этих элементов. Автоматы и другие аппараты обычно приобретаются отдельно, если прямо не указано обратное.
Можно ли установить щит самостоятельно?
Подключение распределительного щита связано с риском поражения током и пожара. Проектирование, сборку, монтаж и проверку следует поручить квалифицированному электрику.
Чем металлический щит отличается от пластикового?
Металлический корпус обычно жёстче и удобен для монтажных панелей, но требует предусмотренного защитного соединения. Пластиковый легче и распространён в модульных боксах; его огнестойкость, класс защиты и допустимые условия определяются документацией конкретной модели.
Есть ли доставка электрических щитов по Казахстану?
Да. По Алматы действует курьерская доставка, а в другие города Казахстана заказы отправляются транспортной компанией после 100% предоплаты. Услуги перевозчика оплачиваются отдельно.
