FTP-кабель — это экранированная витая пара для стационарных Ethernet-линий, где требуется дополнительная защита от электромагнитных помех. В стандартизированной записи такую конструкцию обозначают F/UTP: четыре скрученные пары без индивидуальных экранов окружены общим экраном из фольги. Экран работает как часть целой кабельной системы, поэтому для ожидаемого эффекта нужны совместимые экранированные модули и панели, непрерывность экрана, корректное уравнивание потенциалов и профессиональный монтаж.
В категории ANTS представлены FTP-кабели Cat5e и Cat6, четырёхпарные модели для внутренней и наружной прокладки, варианты с оболочкой PVC, LSZH и PE, в том числе исполнения для подвеса. Если вы хотите купить FTP-кабель в Алматы, выбирайте его по категории, материалу и диаметру жил, типу оболочки, конструкции экрана, назначению трассы, PoE-нагрузке и метражу упаковки. Точные параметры сверяйте по артикулу и паспорту производителя.
Как быстро выбрать FTP-кабель
| Задача | Что обычно рассматривают | Что проверить перед заказом |
|---|---|---|
| Гигабитная сеть в офисе, магазине или на производственном объекте | F/UTP Cat5e, 4 пары, сплошные медные жилы | Электромагнитную обстановку, AWG, сопротивление, экран и категорию всех компонентов канала |
| Новая линия с большим запасом по полосе и помехам | F/UTP Cat6, 4 пары, однопроволочная медь | Совместимые экранированные модули и панели Cat6, длину, монтаж и итоговую сертификацию |
| IP-камеры, точки доступа или телефоны с PoE | Полностью медный кабель нужной категории и сечения | Мощность PoE, сопротивление и разбаланс жил, длину, температуру, пучки и непрерывность экрана |
| Прокладка внутри помещения | PVC либо LSZH по требованиям проекта | Класс пожарной безопасности, дымообразование, температуру и допустимый способ прокладки |
| Фасад, наружный лоток или канал | Outdoor-исполнение с PE-оболочкой | Стойкость к ультрафиолету, влаге и температуре; допуск к грунту или влажному каналу указывается отдельно |
| Воздушная линия | Самонесущий или подвесной FTP с отдельным несущим элементом | Трос, длину пролёта, ветровую и механическую нагрузку, крепёж, грозозащиту и проект заземления |
Что означает FTP и F/UTP
Название FTP широко используется в каталогах, но более точная запись по ISO/IEC — F/UTP. Первая буква F указывает на общий экран из фольги, а часть UTP после косой черты означает, что сами пары не имеют отдельных экранов. Такая конструкция отличается от кабелей с фольгой вокруг каждой пары или с общей металлической оплёткой.
Общий экран перехватывает часть внешних электромагнитных наводок и снижает излучение кабеля. Он особенно полезен в плотных трассах, рядом с оборудованием, создающим помехи, и на объектах, где экранированная система предусмотрена проектом. При этом экран не отменяет правильного разделения с силовыми цепями и не исправляет ошибки оконцевания.
Экранирование не повышает категорию автоматически. FTP Cat5e остаётся системой Cat5e, а FTP Cat6 — Cat6. Передача данных зависит от геометрии пар, затухания, перекрёстных помех, длины, качества соединений и характеристик всех компонентов.
Когда нужен экранированный кабель
FTP выбирают не по принципу «экран всегда лучше», а по условиям объекта. Он обоснован при документированном уровне электромагнитных помех, плотной прокладке, рядом с промышленным оборудованием, электродвигателями, частотными преобразователями и другими источниками наводок, а также когда это прямо задано проектом или производителем оборудования.
До покупки полезно обследовать трассу: определить соседние силовые линии, металлические лотки, длину параллельного участка, способ входа в шкаф и систему телекоммуникационного заземления. Если экран не получится правильно подключить и проверить, одна фольга в кабеле не обеспечивает расчётный эффект.
Для квартиры или небольшого офиса с обычной электромагнитной обстановкой решение принимает проектировщик с учётом стоимости всей системы. Помимо самого кабеля потребуются экранированные розеточные модули, панели, совместимые соединительные элементы и корректно организованное уравнивание потенциалов.
Экран, дренажный провод и непрерывность канала

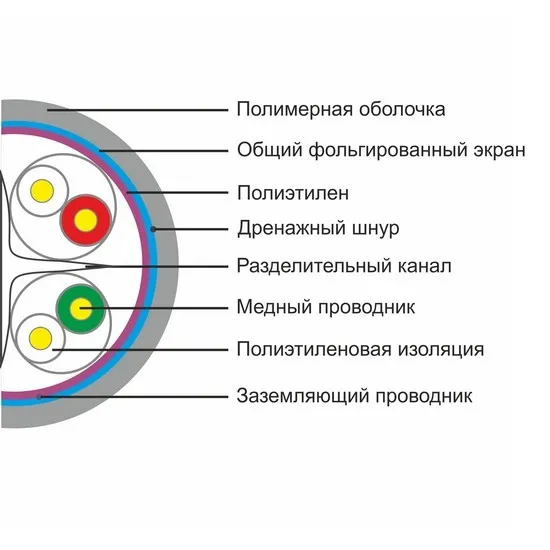

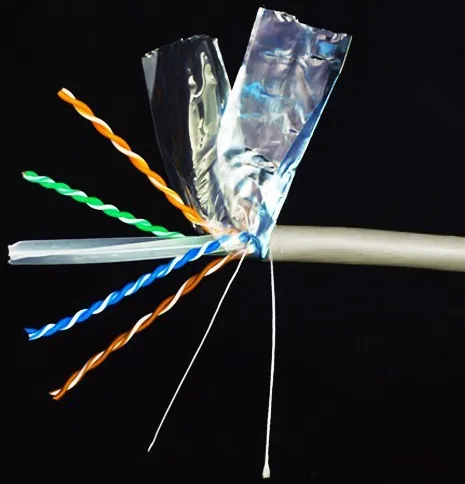

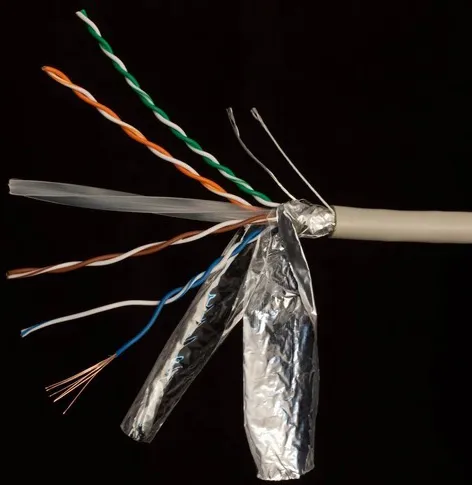

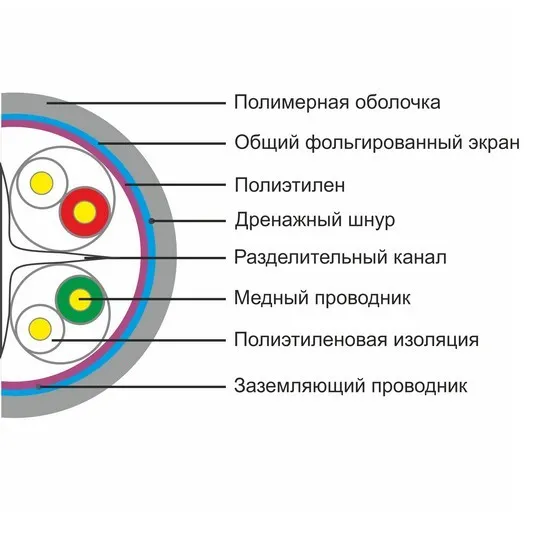

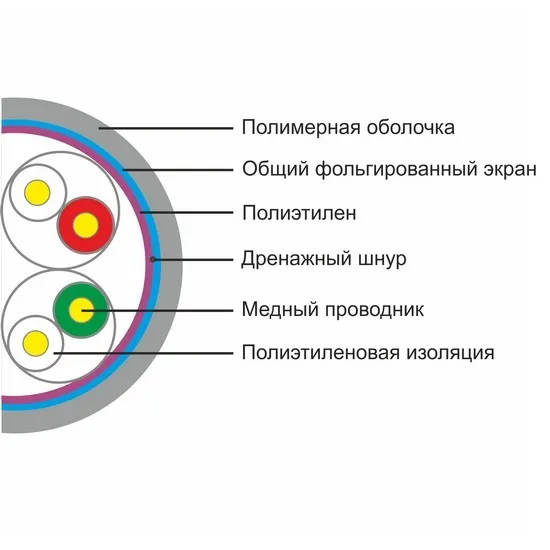

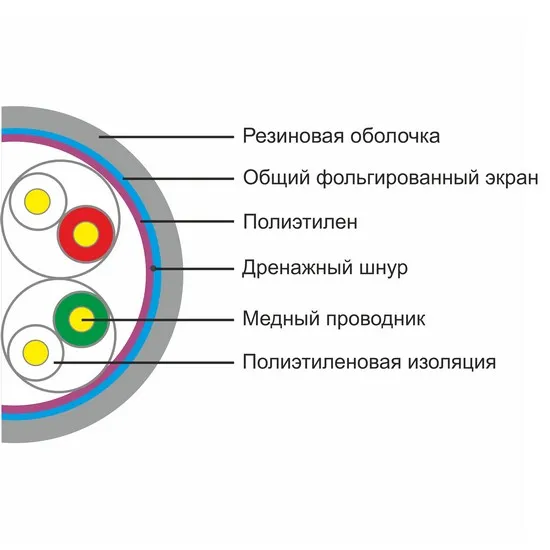

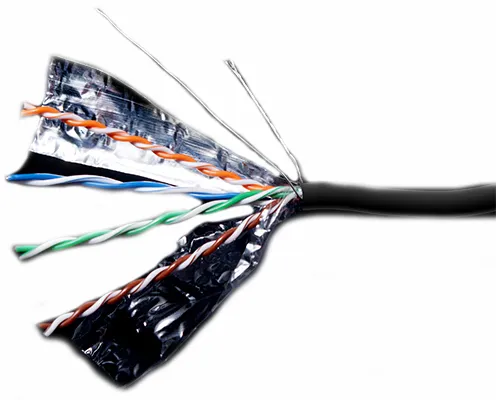

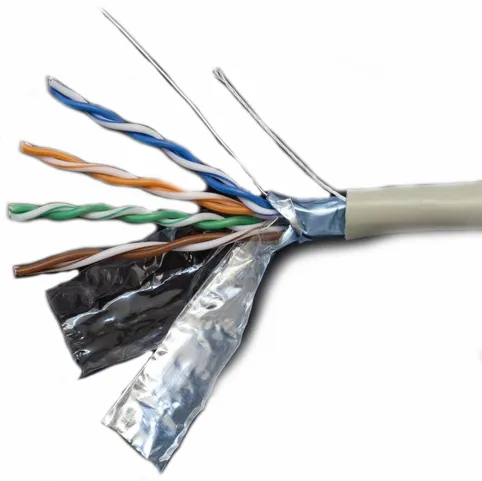

В F/UTP фольга окружает общий сердечник с четырьмя парами. Под фольгой обычно проходит дренажный проводник, который облегчает электрический контакт с экраном. Его материал и диаметр указываются в спецификации отдельно от восьми сигнальных жил.
Экран должен сохранять электрическую непрерывность от кабеля через экранированный модуль к панели и далее к предусмотренной проектом системе bonding и grounding. Обычный пластиковый модуль или неэкранированный коннектор разрывает этот путь. Длинный свободный хвост дренажного проводника также ухудшает высокочастотную эффективность экрана.
Схему подключения экрана и точек заземления выбирают по документации кабельной системы, требованиям оборудования, проекту здания и действующим электротехническим нормам. Нельзя подключать экран к случайной трубе, радиатору, корпусу или защитному контакту розетки. Монтаж и измерения следует поручать специалистам по структурированным кабельным системам и электробезопасности.
Cat5e или Cat6
Cat5e нормируется в полосе до 100 МГц и применяется для Ethernet до 1 Гбит/с на стандартном канале до 100 м. Для рабочих мест, касс, телефонии, камер и обычной гигабитной сети это практичный вариант, если кабель, компоненты и монтаж соответствуют категории.
Cat6 нормируется до 250 МГц, обеспечивает больший запас по перекрёстным помехам и поддерживает 1 Гбит/с на канале до 100 м. 10GBASE-T по Cat6 возможен только на сокращённой длине, которая зависит от стандарта, конструкции канала и внешних перекрёстных помех. Для гарантированной работы нужной скорости ориентируются на проект и протокол сертификации, а не на рекламную надпись.
Канал Cat6 должен быть собран из совместимых компонентов Cat6. Если использовать кабель более высокой категории с модулями или панелью более низкого класса, итоговые характеристики ограничиваются слабым элементом. В экранированной системе дополнительно проверяют правильность контакта фольги и непрерывность экрана.
Чистая медь или CCA
В полностью медном FTP-кабеле сигнальная жила выполнена из меди. В CCA применяется алюминиевая основа с медным покрытием. При одинаковом обозначении AWG CCA обычно имеет более высокое сопротивление, большее падение напряжения и менее предсказуемый нагрев, поэтому его нельзя считать универсальной заменой медному проводнику.
Для стационарной структурированной проводки, длинных линий, мощного PoE и ответственных объектов предпочтительна сплошная медь с подтверждёнными характеристиками. Проверяйте не только слово «медь», но и паспорт: диаметр или AWG, максимальное сопротивление постоянному току, разбаланс пар, температуру и соответствие стандарту.
Материал экрана и дренажного проводника не заменяет материал сигнальных жил. Даже качественная фольга не компенсирует высокое сопротивление CCA. Для проекта с обязательной сертификацией выбранный артикул должен соответствовать спецификации и пройти измерение после установки.
AWG, диаметр и тип жил
В системе AWG меньшее число означает более толстый проводник: 23 AWG обычно крупнее 24 AWG. Более толстая медная жила имеет меньшее сопротивление и может быть полезна для PoE и длинных линий, но увеличивает диаметр кабеля и требует совместимых модулей, коннекторов и радиуса изгиба.
Для фиксированной горизонтальной проводки обычно выбирают однопроволочные жилы solid: они рассчитаны на IDC-контакты розеточных модулей и панелей. Многопроволочная конструкция нужна там, где проект прямо требует гибкости и допускает соответствующий способ оконцевания. Тип жилы нельзя определять только по внешнему виду; смотрите маркировку и документацию.
Современная Ethernet-линия строится на четырёх парах. Gigabit Ethernet и высокие классы PoE используют все четыре пары. Количество пар, материал жил и конструкция экрана должны быть явно указаны в карточке выбранного FTP-кабеля.
PVC, LSZH и наружная PE-оболочка
- PVC. Распространённая оболочка для внутренней прокладки. Её допустимость определяется пожарными требованиями объекта, трассой и способом монтажа.
- LSZH/LSOH. Оболочка с пониженным дымовыделением и безгалогенными продуктами горения. Нужный класс и сертификат проверяют по проекту; сама аббревиатура не заменяет нормативную оценку.
- PE/outdoor. Наружная оболочка для воздействия солнца, влаги и температуры в пределах паспорта. Экран внутри кабеля сам по себе не делает оболочку погодостойкой.
Наружный FTP не обязательно подходит для прямой укладки в грунт, постоянного затопления или подвеса. Для каждого сценария требуются отдельные указания производителя: влагоблокировка, водостойкость, несущий трос, броня или допустимая растягивающая нагрузка. Чёрный цвет не доказывает UV-стойкость.

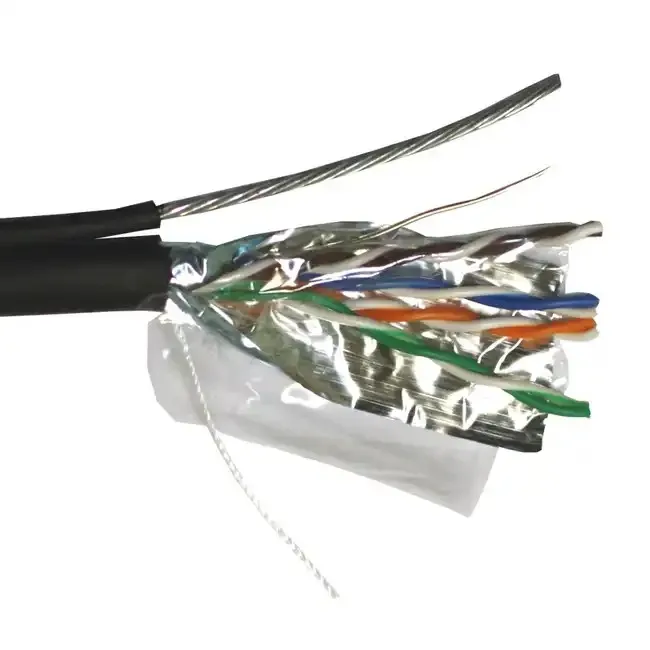

FTP-кабель с тросом
Для воздушной прокладки применяют специальное самонесущее исполнение либо кабель с отдельным стальным несущим элементом. Трос принимает механическую нагрузку, а не фольга, дренажная жила или сигнальные пары. Обычный наружный кабель без несущей конструкции нельзя натягивать между опорами.
При выборе проверяют допустимый пролёт, усилие натяжения, стрелу провеса, температуру монтажа и эксплуатации, ветровую и гололёдную нагрузку, крепёж и ввод в здание. Наружная линия также требует расчёта импульсных перенапряжений, грозозащиты и уравнивания потенциалов.
Прокладка между зданиями может создавать опасную разность потенциалов. Способ защиты и допустимость медной линии определяет квалифицированный проектировщик. Самостоятельное соединение экрана с произвольным заземлителем не обеспечивает безопасность.
FTP-кабель для PoE
PoE передаёт данные и постоянное питание по одной медной Ethernet-линии. Поддержка зависит не только от Cat5e или Cat6, но и от материала и сечения жил, сопротивления, длины, количества питаемых пар, температуры, размера пучка, качества контактов и требуемой мощности устройства.
Для IP-камеры, точки доступа или телефона сначала выясните максимальное потребление и стандарт PoE. Затем проверьте бюджет порта и всего коммутатора, допустимую нагрузку кабеля и соединительных компонентов. Камера может потреблять больше ночью при включении ИК-подсветки, обогрева или поворотного механизма.
Экранированная конструкция не отменяет расчёт нагрева. Кабели в середине плотного пучка охлаждаются хуже, а повышенное сопротивление усиливает потери. Допустимые длину, AWG, температуру и размер пучка определяют по документации производителя и проектным стандартам.
Длина линии и расчёт метража
В типовой медной Ethernet-системе постоянная стационарная часть обычно ограничена 90 м, а полный канал — 100 м. Температура, PoE, нестандартные компоненты и условия монтажа способны уменьшить допустимую длину. Экран не позволяет без расчёта превысить ограничение.
Метраж считают по реальным трассам от шкафа или точки распределения до каждого устройства: учитывают подъёмы, спуски, обходы, вводы в стойку, разделку и монтажный запас. После суммирования линий добавляют разумный резерв и сравнивают результат с длиной коробки или бухты.

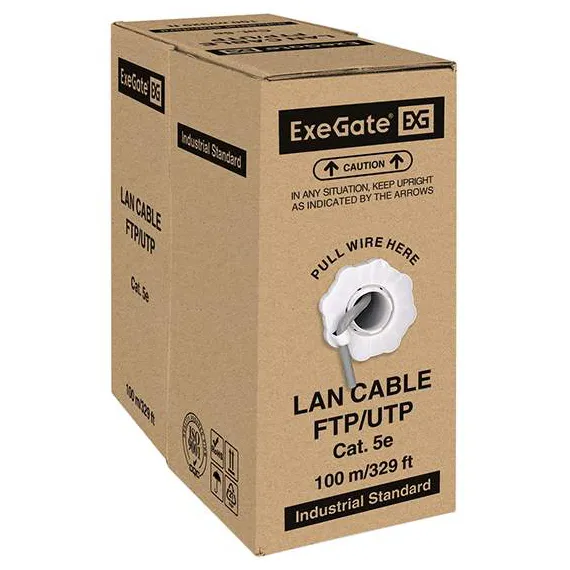

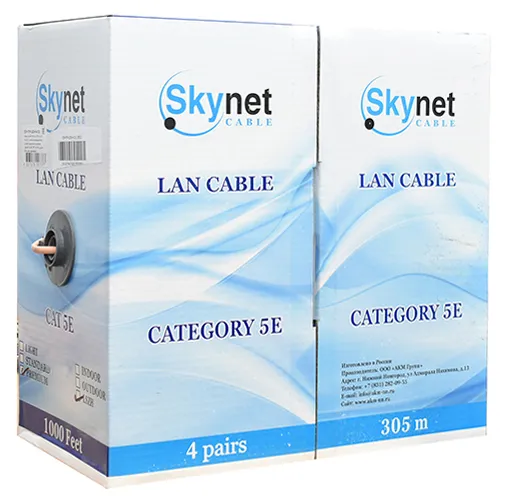

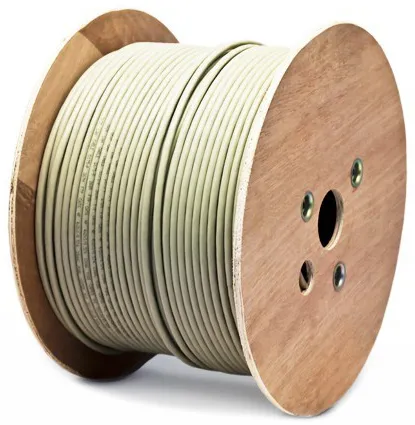

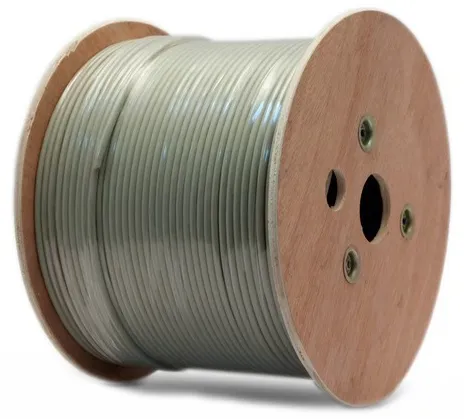

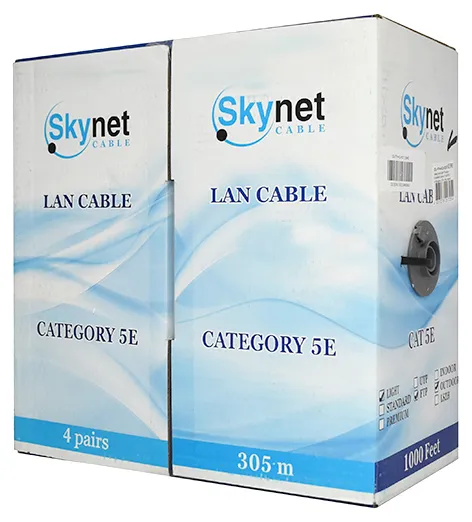

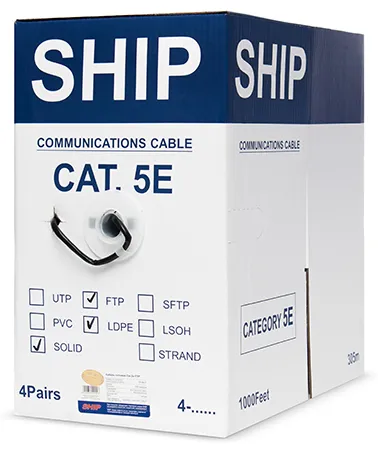

В ассортименте встречается упаковка 305 м, а также другие длины и форматы поставки. Уточните, продаётся ли артикул целой коробкой, бухтой или катушкой, есть ли последовательная разметка метража и какая единица указана в цене.
Совместимые модули, панели и шкаф
Для FTP нужны экранированные компоненты той же категории, рассчитанные на диаметр кабеля и AWG. Корпус модуля должен обеспечивать предусмотренный производителем контакт с экраном, а панель — непрерывный путь к системе телекоммуникационного bonding. Обычный разъём без контакта экрана разрывает защищённый канал.
Проверьте диапазон диаметра жил и внешней оболочки, способ разделки, допустимую схему T568A/T568B и рекомендации по дренажному проводнику. На обоих концах одной линии используют одинаковую цветовую схему. Не удаляйте фольгу дальше, чем требует инструкция модуля.
Металлическая стойка или шкаф не считаются автоматически правильной точкой заземления. Их bonding выполняется по проекту здания. Для стойки, панели, кабельных лотков и активного оборудования должна быть согласована единая система уравнивания потенциалов.
Правила монтажа экранированной витой пары
- Спланируйте трассу и заземление. До покупки определите источники помех, точки распределения, лотки и систему bonding.
- Соблюдайте разделение с силовыми цепями. Расстояния и пересечения задаются проектом и нормами объекта.
- Не превышайте усилие протяжки. Растяжение повреждает пары, фольгу и дренажный проводник.
- Соблюдайте радиус изгиба. Точное значение берите из паспорта; острые перегибы могут нарушить экран и геометрию пар.
- Не сминайте кабель. Тугие стяжки, скобы и переполненные короба ухудшают характеристики.
- Сохраняйте скрутку пар и экран. Разделывайте только необходимую длину и следуйте инструкции модуля.
- Маркируйте оба конца. Номер линии должен совпадать с планом, портом панели и точкой подключения.
- Проверяйте готовый канал. Нужны wiremap, длина, параметры категории и отдельная проверка целостности экрана.
Как проверить FTP-линию
Простой кабельный тестер показывает обрыв, короткое замыкание и перепутанные жилы, но не подтверждает категорию и эффективность экрана. Для ответственной линии используют сертификационный прибор с тестом постоянной линии или канала на нужную категорию.
В экранированной системе важна именно непрерывность экрана внутри кабеля и соединителей. Обычная проверка постоянным током иногда видит обходной путь через заземлённые стойки и ошибочно показывает исправность. Поэтому применяют прибор и адаптеры, способные локализовать разрыв экрана.
После монтажа сохраняют протоколы по каждой маркированной линии. Это помогает подтвердить соответствие проекту, найти слабое оконцевание и отделить проблему кабеля от неисправности активного оборудования.
Частые ошибки при выборе FTP
- покупка экранированного кабеля без экранированных модулей и панели;
- подключение фольги или дренажной жилы к случайной точке заземления;
- выбор CCA как полного аналога меди для длинной или PoE-нагруженной линии;
- использование комнатной PVC-оболочки на улице;
- предположение, что любой PE-кабель можно подвешивать или закапывать;
- натяжение сигнального кабеля вместо специального несущего троса;
- смешивание компонентов разных категорий и диаметров жил;
- повреждение фольги сильной протяжкой, перегибом или глубокой разделкой;
- игнорирование нагрева, сопротивления и бюджета мощности при PoE;
- оценка готовой линии только тестером целостности без сертификации и проверки экрана.
Что проверить перед заказом
- маркировку FTP/F/UTP и категорию Cat5e или Cat6;
- четыре пары, тип жил solid или stranded и назначение линии;
- чистую медь или CCA, AWG, диаметр и сопротивление;
- материал общего экрана, наличие и материал дренажного проводника;
- внутреннюю, наружную или подвесную конструкцию;
- оболочку PVC, LSZH или PE, температурный диапазон и UV-стойкость;
- допуск к влаге, грунту, каналу или воздушной прокладке;
- поддерживаемые Ethernet- и PoE-приложения в паспорте;
- совместимость экранированных модулей и панелей по категории, AWG и диаметру;
- метраж, формат упаковки, последовательную маркировку и единицу продажи;
- стандарты, сертификаты, гарантию и точный артикул.
Купить FTP-кабель в ANTS.KZ
Заказать сетевой FTP-кабель можно онлайн либо через магазин ANTS в Алматы: ул. Курмангазы, 177А, офис 1. График работы — понедельник–пятница с 09:00 до 18:00, суббота и воскресенье — выходные. Телефон: +7 (707) 658-50-55. Написать в WhatsApp: +7 (707) 017-85-84. Перед поездкой уточните наличие и резерв на странице контактов ANTS.
Курьерская доставка по Алматы стоит 2 000 ₸ и выполняется пять дней в неделю с 10:00 до 18:00. В другие города Казахстана заказы отправляются транспортной компанией после 100% предоплаты; услуги перевозчика оплачиваются отдельно, наложенного платежа нет.
Доступны наличная оплата в магазине или курьеру в Алматы, Kaspi Gold, безналичная оплата по счёту и оплата банковскими картами Visa/MasterCard с доплатой 3% к сумме заказа. Расчёты проводятся в тенге. Неиспользованный товар надлежащего качества можно вернуть или обменять в течение 14 календарных дней при сохранении товарного вида, потребительских свойств, упаковки, пломб и ярлыков; документы и исключения указаны в разделе возврата.
Тематические категории
- Кабели витая пара — родительский раздел монтажных сетевых кабелей.
- Компоненты сетевого оборудования — модули, панели, коннекторы и элементы организации медной линии.
- Монтажные инструменты — решения для разделки, подключения и проверки кабеля.
- Коммутаторы — оборудование для объединения Ethernet-устройств и подачи PoE в совместимых моделях.
- Точки доступа — устройства с проводным backhaul и, в зависимости от модели, питанием PoE.
- Видеонаблюдение — камеры и регистраторы, для которых проектируют проводную сеть и PoE-линии.
Часто задаваемые вопросы о FTP-кабеле
Что такое FTP-кабель?
Это экранированная витая пара с общим экраном из фольги вокруг четырёх пар. В стандартизированной записи конструкция называется F/UTP. Кабель применяют в стационарных Ethernet-линиях, где проектом предусмотрена дополнительная защита от помех.
Чем FTP отличается от других экранированных конструкций?
У F/UTP один общий экран из фольги, а отдельные пары не экранированы. Кабели с индивидуальными экранами пар или общей оплёткой имеют другую конструкцию и требования к компонентам. Сверяйте точную маркировку, а не только общее слово «экранированный».
Нужно ли заземлять экран FTP?
Экран подключают как часть спроектированной системы через совместимые модули и панель к предусмотренному телекоммуникационному bonding и grounding. Конкретную схему определяют документация производителя, проект здания и нормы. Подключать экран к случайной трубе или розетке нельзя.
Что выбрать: FTP Cat5e или Cat6?
Cat5e подходит для гигабитной сети на стандартной длине. Cat6 имеет полосу до 250 МГц и больший запас по характеристикам. Для новой инфраструктуры Cat6 часто выбирают с учётом модернизации, но весь экранированный канал должен соответствовать этой категории.
Подходит ли FTP для PoE-камер?
Да, если кабель и все компоненты рассчитаны на нужный стандарт и мощность PoE. Проверяют медь, AWG, сопротивление, длину, температуру, пучки, качество контактов, потребление камеры и бюджет коммутатора.
Можно ли использовать комнатный FTP на улице?
Нет, если производитель прямо не допускает наружную прокладку. Для улицы нужна стойкая к ультрафиолету, влаге и температуре оболочка. Подвес, грунт и влажный канал требуют отдельных разрешений и конструктивных свойств.
Экран увеличивает допустимую длину Ethernet?
Нет. Для типовой медной системы постоянная часть обычно ограничена 90 м, а полный канал — 100 м. Экран помогает контролировать помехи, но не отменяет ограничения по затуханию, температуре и PoE.
Почему нужен экранированный модуль?
Он обеспечивает контакт с фольгой и продолжает экран через точку подключения. Обычный модуль без экранирующего корпуса разрывает этот путь, поэтому расчётная защита канала снижается.
Как проверить экран после монтажа?
Нужен тестер или кабельный сертификационный прибор, способный проверять целостность экрана и локализовать разрыв. Простая проверка проводимости может дать ошибочный результат из-за обходного пути через заземлённое оборудование.
Есть ли доставка FTP-кабеля по Казахстану?
Да. По Алматы действует курьерская доставка, а в другие города Казахстана ANTS отправляет заказы транспортной компанией после 100% предоплаты. Услуги перевозчика оплачиваются отдельно, наложенного платежа нет.
