UTP-кабель, или U/UTP, — это неэкранированная витая пара для стационарной Ethernet-проводки в квартире, офисе, магазине, серверной и системе видеонаблюдения. При выборе важны не только Cat5e или Cat6, но и материал и диаметр жил, сопротивление, число пар, оболочка, условия прокладки, поддержка PoE, длина линии и соответствие стандартам. Скорость сети определяет весь канал вместе с розетками, модулями, коммутационным оборудованием и качеством монтажа, а не одна надпись на кабеле.
В категории ANTS представлены сетевые кабели UTP категорий 5e и 6 для внутренней и наружной прокладки, в том числе варианты с оболочкой PVC и LSZH. Если вы хотите купить UTP-кабель в Алматы, сначала определите назначение линии, максимальную скорость Ethernet, необходимость питания PoE и среду монтажа. Затем сверяйте точную спецификацию производителя в карточке товара: похожие по названию кабели могут различаться проводником, AWG, оболочкой, упаковкой и допустимыми условиями эксплуатации.
Как быстро выбрать UTP-кабель
| Задача | Что обычно рассматривают | Что обязательно проверить |
|---|---|---|
| Гигабитная сеть дома или в небольшом офисе | U/UTP Cat5e, 4 пары, однопроволочные медные жилы | Полосу и стандарт кабеля, AWG, сопротивление, оболочку и категорию всех компонентов линии |
| Новая офисная проводка с запасом по характеристикам | U/UTP Cat6, 4 пары, сплошная медь | Совместимые модули и панели Cat6, допустимую длину для нужной скорости и результат измерений после монтажа |
| IP-камера, точка доступа или телефон с PoE | Полностью медный 4-парный кабель подходящей категории и сечением по проекту | Тип и мощность PoE, сопротивление и разбаланс жил, длину, температуру, размер пучка и возможности коммутатора |
| Прокладка внутри помещений общего назначения | PVC либо другая разрешённая проектом оболочка | Требования объекта по дымообразованию, горючести, способу прокладки и температуре |
| Помещения с требованиями к дыму и галогенам | LSZH/LSOH при прямом требовании проекта | Конкретный класс пожарной безопасности и сертификаты: сама надпись LSZH не заменяет проверку норм объекта |
| Фасад, улица, наружный короб или канал | UTP с наружной PE-оболочкой и заявленной стойкостью к ультрафиолету и погоде | Допуск к улице, влаге, температуре и выбранному способу монтажа; наружное исполнение не всегда допускает прямую укладку в грунт |
Что означает UTP и U/UTP

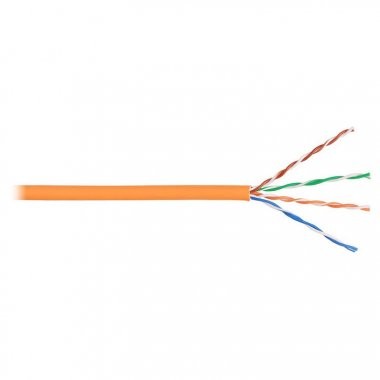

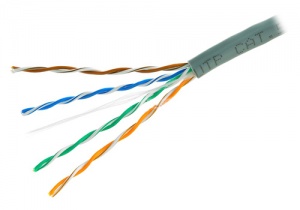

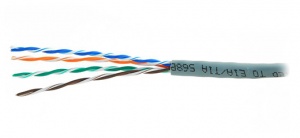

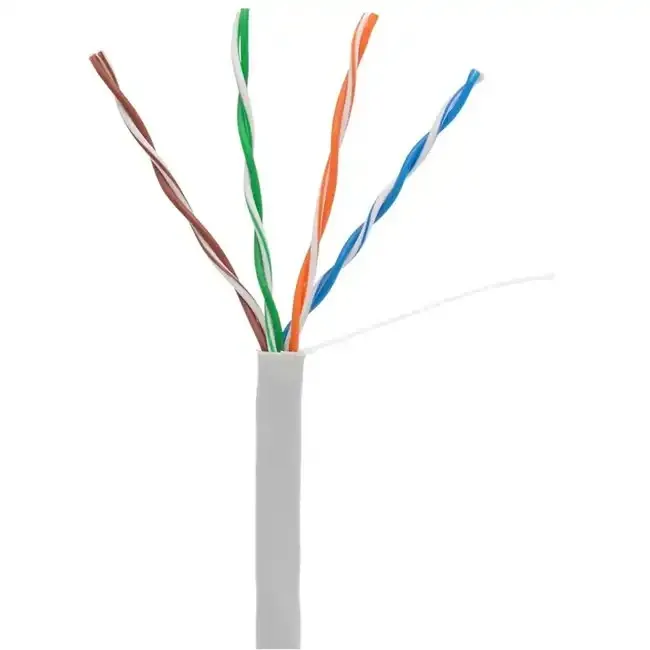

В кабеле U/UTP проводники объединены в скрученные пары, но индивидуального и общего экрана нет. Скрутка помогает снижать взаимные помехи и влияние внешних наводок при правильной конструкции и монтаже. Такой кабель удобен для большинства обычных локальных сетей: ему не требуется система заземления экрана, а разделка и подключение проще.
UTP не следует путать с экранированной витой парой. Если проект требует экран из-за электромагнитной обстановки, нужно выбирать другой тип кабеля и согласованную экранированную систему целиком. Неэкранированный кабель не превращается в защищённый от помех благодаря металлическому коннектору.

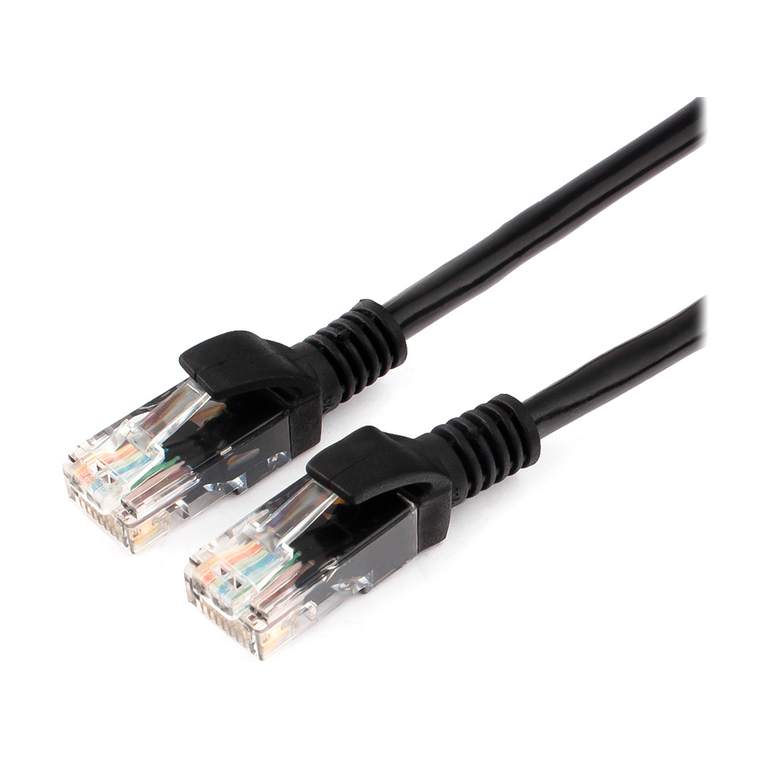

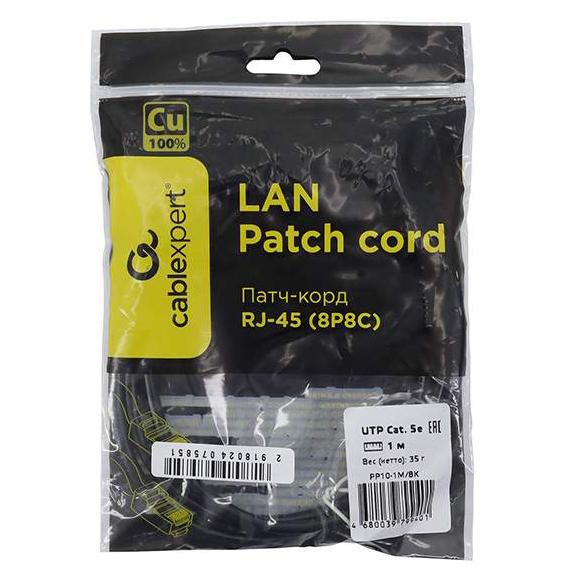

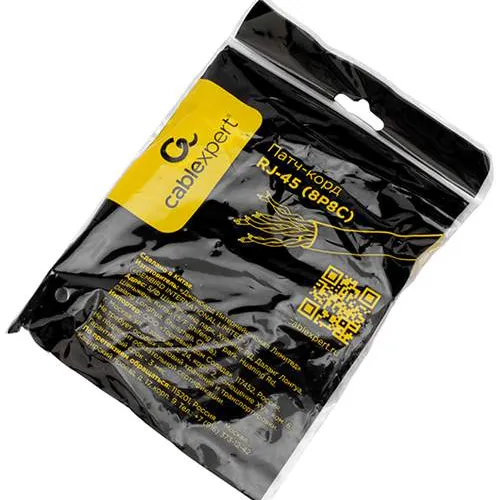

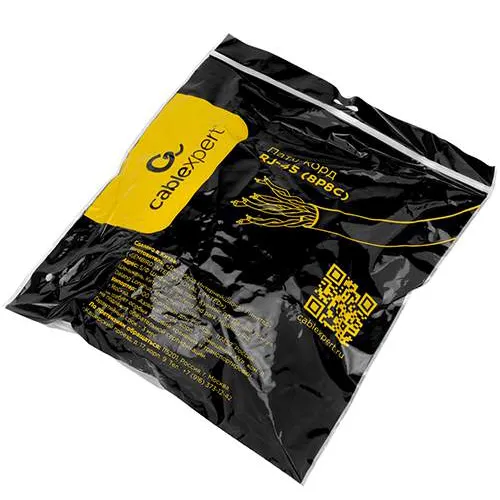

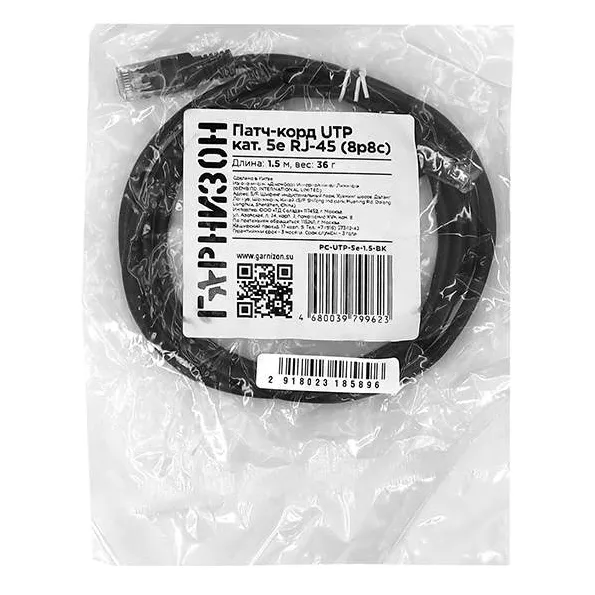

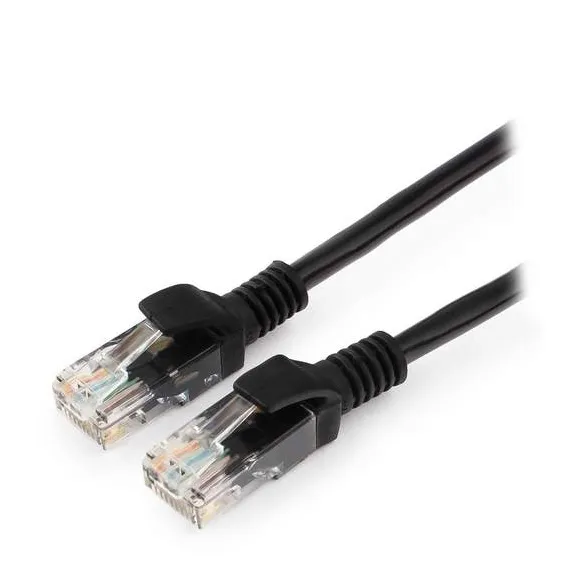

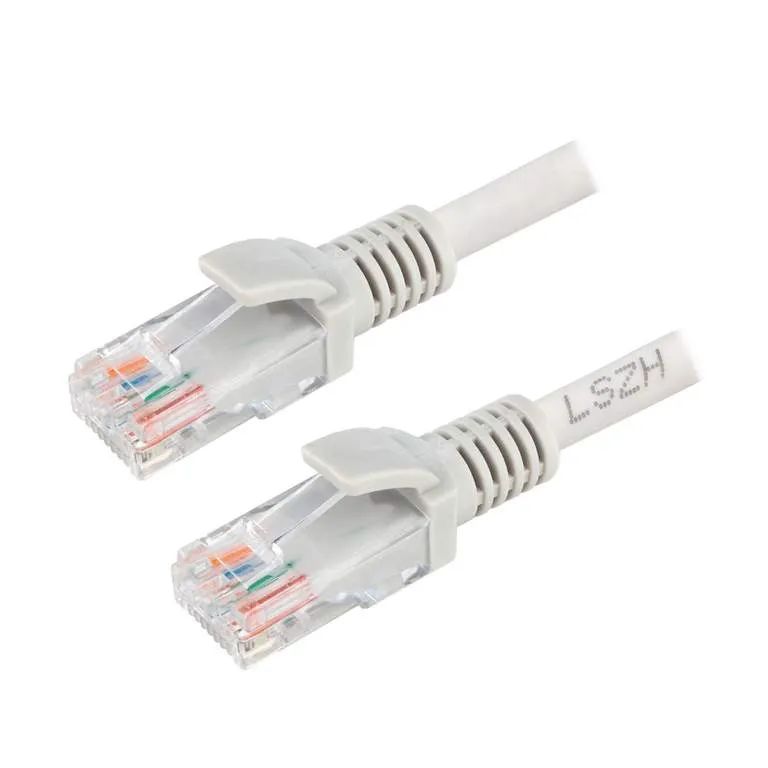

Предмет этой категории — монтажный кабель в коробке или на катушке, предназначенный для построения линии. Готовое изделие фиксированной длины с установленными коннекторами относится к соединительным шнурам. При спорном названии смотрите фотографии, длину, тип проводника и комплектацию карточки.
Cat5e или Cat6
Cat5e рассчитан на полосу до 100 МГц и обычно применяется для Ethernet до 1 Гбит/с на стандартном канале до 100 м. Для домашней сети, рабочих мест, касс, телефонии и большинства гигабитных подключений это практичный вариант при условии соответствия кабеля и монтажа требованиям категории.
Cat6 рассчитан на полосу до 250 МГц, имеет больший запас по перекрёстным помехам и поддерживает 1 Гбит/с на канале до 100 м. 10GBASE-T по Cat6 допускается на меньшей длине — ориентировочно до 55 м, причём фактический предел зависит от конструкции линии, соседних кабелей и качества монтажа. Для 10 Гбит/с на полной длине обычно проектируют другую категорию кабельной системы.
Выбор Cat6 оправдан для новой проводки, высокой плотности портов и запаса на обновление активного оборудования. Но установка кабеля Cat6 с модулями, розетками или панелями Cat5e не создаёт канал Cat6: итоговая категория определяется самым слабым компонентом и результатом испытания собранной линии.
Не выбирайте кабель только по обещанной скорости в названии. Интернет-тариф, порты роутера и коммутатора, сетевые адаптеры, длина, ошибки оконцевания и помехи могут ограничить соединение. Категория описывает нормируемые характеристики кабельной системы, а не гарантированную скорость доступа в интернет.
Чистая медь или CCA

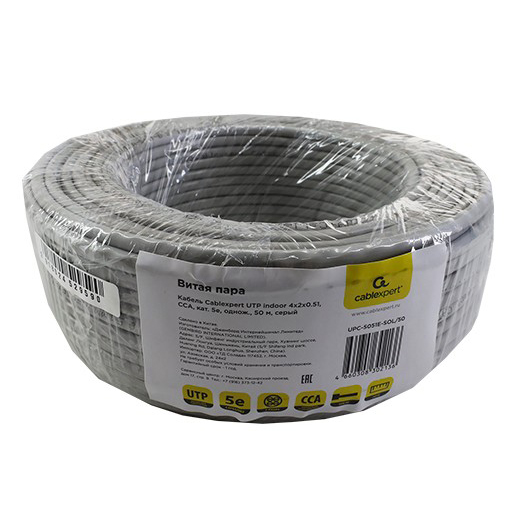

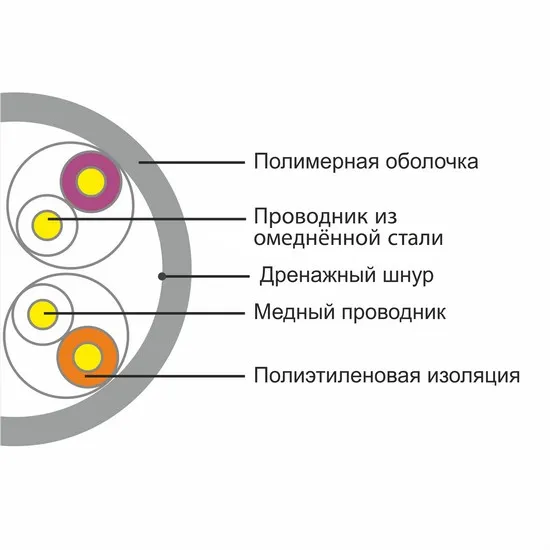

В полностью медном кабеле проводник выполнен из меди. В CCA используется алюминиевая основа с медным покрытием. При одинаковом внешнем диаметре CCA обычно имеет более высокое электрическое сопротивление и хуже отводит тепло, поэтому его нельзя считать равноценной заменой медному кабелю для любой длины и нагрузки.
Для структурированной проводки, ответственных линий и питания PoE предпочтителен кабель со сплошными медными жилами и документированным соответствием нужному стандарту. Это особенно важно для камер, точек доступа, IP-телефонов и других устройств, получающих питание по витой паре. Повышенное сопротивление увеличивает падение напряжения и нагрев.
Маркировок «омеднённый», «биметалл» или CCA недостаточно, чтобы оценить реальную пригодность линии. Смотрите материал проводника в паспорте, диаметр или AWG, максимальное сопротивление постоянному току, разбаланс между жилами и наличие независимого подтверждения характеристик. Для проекта с обязательной сертификацией параметры кабеля должны совпадать с проектной спецификацией.
AWG, диаметр и сопротивление жил
AWG обозначает калибр проводника: чем меньше число AWG, тем толще жила. Например, 23 AWG обычно толще 24 AWG. Более крупный медный проводник имеет меньшее сопротивление и может быть выгоднее для PoE, длинных линий и плотных пучков, но кабель получается толще и требует совместимых модулей, коннекторов и радиуса изгиба.
Сравнивать два кабеля только по AWG нельзя. Важны материал жилы, фактический диаметр, допуски, изоляция, геометрия пар и сопротивление. Для CCA обозначение AWG не делает электрические характеристики такими же, как у меди. Если питание PoE критично, запрашивайте таблицу сопротивления и температурные ограничения производителя.
Однопроволочная жила и число пар
Для стационарной горизонтальной проводки используют однопроволочный, или solid, кабель. Он рассчитан на подключение к IDC-контактам информационных модулей и коммутационных панелей и имеет стабильные электрические характеристики на длинном участке. Многопроволочная гибкая конструкция предназначена прежде всего для коротких подвижных соединений и не должна произвольно заменять стационарный кабель.

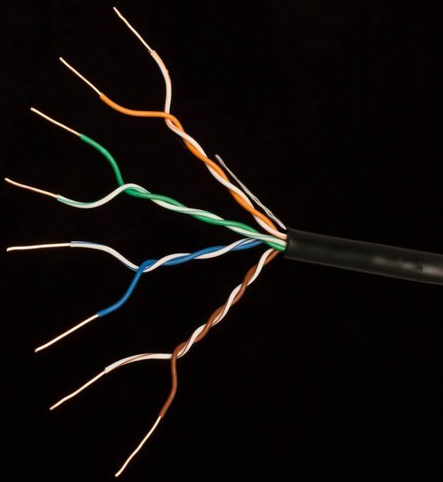

Современная Ethernet-линия обычно строится на четырёх парах — восьми жилах. Gigabit Ethernet и высокие классы PoE используют все четыре пары. Двухпарный кабель может встречаться в специальных или устаревших схемах, но для универсальной новой сети он ограничивает совместимость и возможности модернизации.
PVC, LSZH и наружная PE-оболочка
- PVC. Распространённая оболочка для помещений. Допустимость зависит от пожарных требований здания, трассы и способа прокладки.

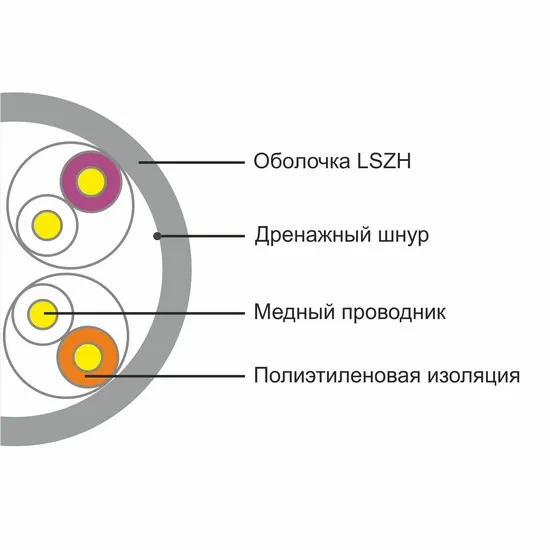

- LSZH/LSOH. Материал с пониженным выделением дыма и безгалогенными продуктами горения. Его выбирают там, где это предусмотрено проектом, но конкретная маркировка и сертификат всё равно обязательны.
- PE и outdoor. Наружная оболочка, рассчитанная на воздействие солнца, влаги и температур в пределах спецификации. Чёрный цвет сам по себе не доказывает UV-стойкость или допуск к улице.
LSZH не означает автоматически «уличный», а наружный PE-кабель не обязательно разрешён для открытой прокладки внутри здания. Кабель для прямой укладки в грунт, подвеса, влажного канала или перехода между зданиями должен иметь явный допуск производителя и требуемую конструкцию: влагоблокировку, броню, несущий элемент либо другие свойства по проекту.
UTP-кабель для PoE
PoE передаёт данные и постоянное питание по одной медной Ethernet-линии. Подходит ли конкретный UTP-кабель, зависит от стандарта PoE, мощности устройства, числа задействованных пар, длины, сопротивления проводников, качества соединений, температуры и укладки в пучках. Одна маркировка Cat5e или Cat6 не является достаточным подтверждением.
Для IP-камеры, точки доступа или телефона сначала определите максимальную потребляемую мощность и требуемый стандарт на стороне устройства. Затем проверьте, что коммутатор или инжектор выдаёт нужный класс, а кабель и все соединительные элементы допускают такую нагрузку. Учитывайте пусковые и ночные режимы камер: включение ИК-подсветки и обогрева может увеличить потребление.
В протяжённых и плотных линиях предпочтительны сплошные медные жилы подходящего сечения. Кабели в середине большого пучка рассеивают тепло хуже. Допустимое число линий в пучке и необходимость снижения длины определяют по температурному рейтингу, мощности PoE и рекомендациям производителя кабельной системы.
Длина линии и расчёт количества
Для типовой медной Ethernet-системы постоянная стационарная часть обычно ограничена 90 м, а весь канал вместе с соединительными участками — 100 м. Это не цель для любой прокладки, а верхняя граница стандартного проекта. Высокая температура, нестандартные компоненты и PoE могут потребовать меньшей длины.
Количество кабеля считают по плану трасс: от шкафа или точки распределения до каждой розетки и устройства с учётом вертикальных участков, обходов, ввода в шкаф и монтажного запаса с обоих концов. Сложите длины всех линий, добавьте разумный резерв на укладку и маркировку, затем сопоставьте результат с метражом коробки или катушки. Не измеряйте маршрут только по прямой между комнатами.

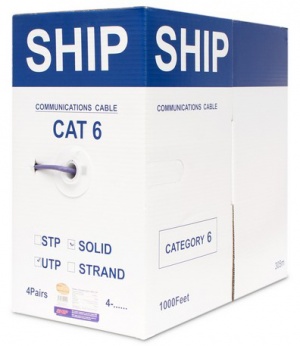

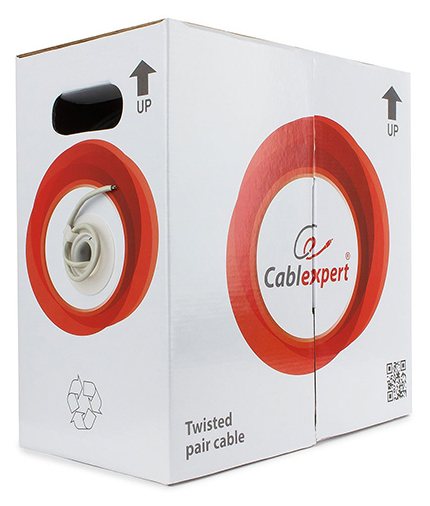

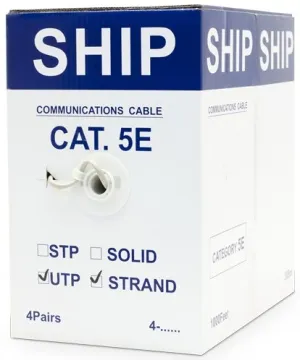

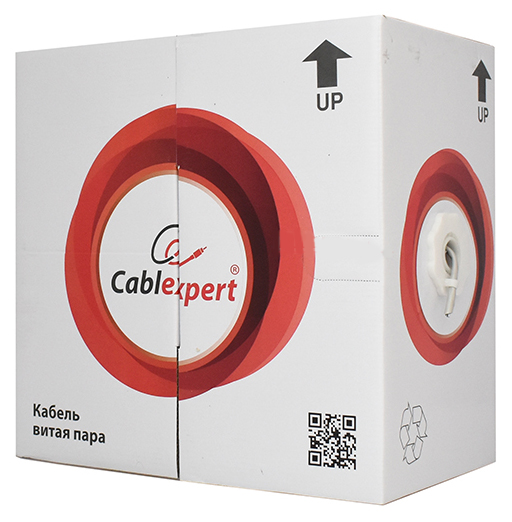

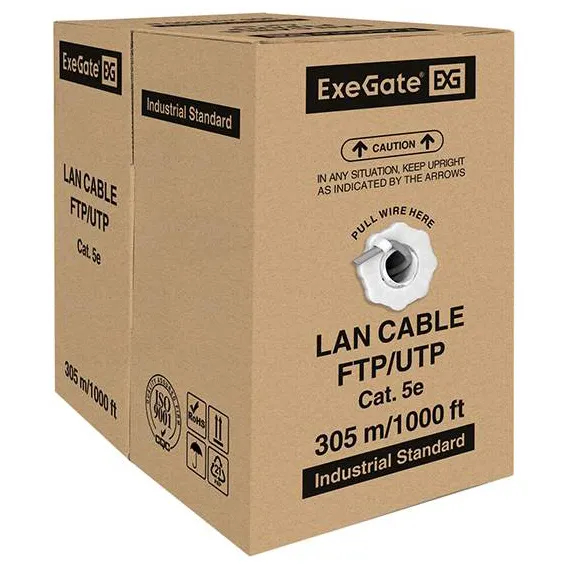

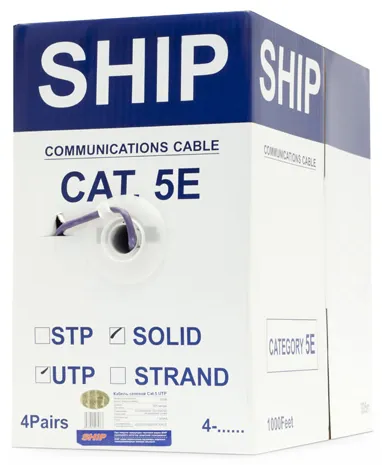

Распространённая упаковка монтажной витой пары — коробка 305 м, но встречаются другие длины и катушки. Уточняйте, продаётся ли выбранный артикул целой упаковкой или доступен другой формат. Метраж, цена и единица продажи должны быть явно указаны в карточке и заказе.
Совместимость компонентов линии
Кабель должен подходить к информационным модулям, розеткам и коммутационным панелям по категории, диапазону диаметра жил и наружному диаметру. Слишком тонкая жила может ненадёжно удерживаться в IDC-контакте, а слишком толстая — повредить его. Схема разводки T568A или T568B должна быть одинаковой на обоих концах одной линии.
Не устанавливайте обычный модуль на кабель, если производитель не допускает его AWG и конструкцию. Для Cat6 особенно важно сохранять геометрию пар и использовать компоненты соответствующей категории. После оконцевания простого теста целостности достаточно только для поиска обрыва и перепутанных жил; подтверждение категории выполняют кабельным сертификационным прибором.
Правила прокладки витой пары
- Спланируйте трассу. Учитывайте длину, температуру, возможные помехи, кабельные лотки, проходы и требования объекта.
- Разделяйте с силовыми линиями. Расстояние и способ пересечения определяют по проекту и нормам монтажа, а не на глаз.
- Не превышайте усилие протяжки. Сильное натяжение меняет геометрию пар и ухудшает характеристики.
- Соблюдайте радиус изгиба. Точное значение берите из паспорта кабеля; не делайте острых перегибов и узлов.
- Не сминайте оболочку. Туго затянутые стяжки, скобы и пережатые короба способны повредить кабель.
- Сохраняйте скрутку пар. Расплетайте жилы только настолько, насколько нужно для подключения к модулю.
- Маркируйте оба конца. Номер линии должен совпадать с планом, портом панели и сетевой розеткой.
- Проверьте каждую линию. Для ответственного объекта тестируйте карту соединений, длину и параметры категории, сохраняйте протоколы.
Частые ошибки при выборе
- покупка по слову «гигабитный» без проверки категории, материала жил и стандарта;
- выбор CCA как полного аналога меди для длинной линии или мощного PoE;
- использование комнатной PVC-оболочки на улице;
- предположение, что любой чёрный кабель является наружным и UV-стойким;
- смешивание Cat6-кабеля с компонентами более низкой категории;
- превышение длины канала или отсутствие запаса на монтаж;
- подключение четырёхпарной линии с ошибками в парах и цветовой схеме;
- оценка качества только дешёвым тестером целостности без сертификации линии;
- игнорирование нагрева, сопротивления и бюджета питания при PoE;
- прокладка рядом с силовым кабелем без соблюдения проектного разделения.
Что проверить перед заказом
- точную маркировку U/UTP и категорию Cat5e или Cat6;
- четыре пары и однопроволочную конструкцию для стационарного монтажа;
- чистую медь или CCA, диаметр, AWG и сопротивление;
- назначение: помещение, улица, влажный канал, грунт или подвес;
- материал оболочки PVC, LSZH или PE и подтверждённый класс безопасности;
- температуру эксплуатации, UV-стойкость и влагозащиту;
- поддерживаемые Ethernet- и PoE-приложения в документации;
- совместимость с модулями, розетками и панелями по AWG и категории;
- метраж упаковки, единицу продажи, цвет и последовательную разметку длины;
- стандарт, сертификаты, гарантию и точный артикул производителя.
Купить UTP-кабель в ANTS.KZ
Заказать сетевой UTP-кабель можно онлайн либо через магазин ANTS в Алматы: ул. Курмангазы, 177А, офис 1. График работы — понедельник–пятница с 09:00 до 18:00, суббота и воскресенье — выходные. Телефон: +7 (707) 658-50-55. Написать в WhatsApp: +7 (707) 017-85-84. Перед поездкой уточните наличие и резерв на странице контактов ANTS.
Курьерская доставка по Алматы стоит 2 000 ₸ и выполняется пять дней в неделю с 10:00 до 18:00. В другие города Казахстана заказы отправляются транспортной компанией после 100% предоплаты; услуги перевозчика оплачиваются отдельно, наложенного платежа нет.
Доступны наличная оплата в магазине или курьеру в Алматы, Kaspi Gold, безналичная оплата по счёту и оплата банковскими картами Visa/MasterCard с доплатой 3% к сумме заказа. Расчёты проводятся в тенге. Неиспользованный товар надлежащего качества можно вернуть или обменять в течение 14 календарных дней при сохранении товарного вида, потребительских свойств, упаковки, пломб и ярлыков; документы и исключения указаны в разделе возврата.
Тематические категории
- Кабели витая пара — родительский раздел монтажных сетевых кабелей.
- Компоненты сетевого оборудования — модули, розетки, коннекторы и другие элементы медной линии.
- Монтажные инструменты — решения для разделки, подключения и проверки сетевого кабеля.
- Коммутаторы — активное оборудование для объединения Ethernet-устройств и подачи PoE в совместимых моделях.
- Точки доступа — устройства, для которых проводная линия используется как backhaul и, при поддержке, источник PoE.
- Сетевые карты — адаптеры для подключения компьютеров и серверов к Ethernet.
Часто задаваемые вопросы об UTP-кабеле
Что такое UTP-кабель?
Это неэкранированная витая пара: проводники скручены попарно, а общего металлического экрана нет. Кабель используют для стационарных Ethernet-линий в локальных сетях, телефонии, видеонаблюдении и других совместимых системах.
Что лучше для дома: Cat5e или Cat6?
Для гигабитной домашней сети достаточно качественной линии Cat5e. Cat6 даёт больший запас по полосе и помехам и часто выбирается для новой проводки. Решение зависит от длины, оборудования, бюджета и планируемого обновления, а все компоненты канала должны соответствовать выбранной категории.
Можно ли получить 10 Гбит/с по Cat6?
Cat6 может поддерживать 10GBASE-T на ограниченной длине, обычно до 55 м, но результат зависит от линии и внешних перекрёстных помех. Для 10 Гбит/с на полном 100-метровом канале проектируют кабельную систему более высокой категории.
Чем медный UTP отличается от CCA?
В медном кабеле вся жила выполнена из меди, а в CCA алюминиевая основа покрыта медью. CCA обычно имеет большее сопротивление и хуже подходит для длинных и нагруженных PoE-линий. Для структурированной проводки и ответственных задач выбирают документированную сплошную медь.
Подходит ли UTP для PoE-камер и точек доступа?
Да, если конкретный кабель и вся линия соответствуют нужному стандарту PoE. Проверяют материал и сечение жил, сопротивление, длину, температуру, пучки, соединения, мощность устройства и бюджет PoE-коммутатора.
Можно ли проложить обычный UTP-кабель на улице?
Комнатный кабель без наружного допуска не следует использовать на улице. Нужна модель с заявленной стойкостью к ультрафиолету, влаге и температуре. Для грунта, подвеса или влажного канала требуются отдельные разрешения и конструктивные свойства.
Что означает LSZH?
LSZH — оболочка с пониженным дымовыделением и безгалогенными продуктами горения. Её применяют, когда это требуется проектом или нормами объекта. Маркировка LSZH не означает автоматически наружное исполнение и не заменяет проверку сертификата пожарной безопасности.
Какой максимальной длины может быть Ethernet-линия?
Для стандартной медной системы постоянная часть обычно составляет до 90 м, а полный канал — до 100 м. Температура, PoE, качество компонентов и монтажа могут потребовать уменьшения длины.
Как проверить качество после монтажа?
Простой тестер выявляет обрыв, короткое замыкание и ошибки разводки. Чтобы подтвердить категорию и допустимую скорость линии, используют сертификационный прибор с измерением длины, затухания, перекрёстных помех и других нормируемых параметров.
Есть ли доставка UTP-кабеля по Казахстану?
Да. По Алматы действует курьерская доставка, а в другие города Казахстана ANTS отправляет заказы транспортной компанией после 100% предоплаты. Услуги перевозчика оплачиваются отдельно, наложенного платежа нет.
